PCP气枪彩弹用压力调节器结构设计

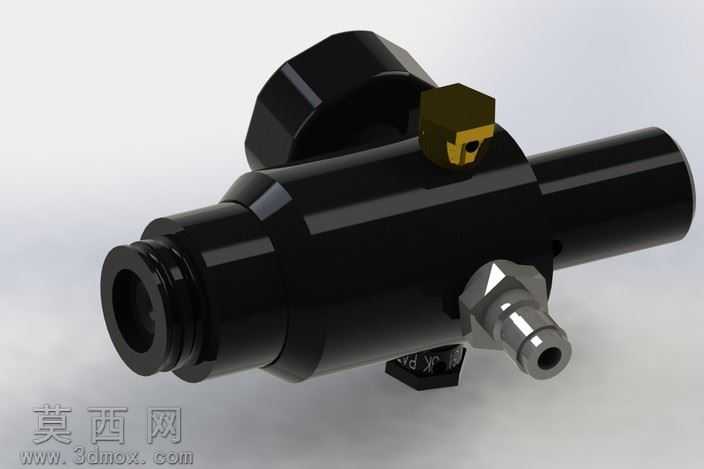

本作品为PCP气枪及彩弹发射装置配套的压力调节器三维建模作品，建模过程中优先保障气动调压核心结构的还原精度，对阀体主体、调压旋钮、快插气嘴、密封接口等核心部件均按照实物比例进行1:1建模。建模阶段采用实体建模与曲面建模结合的方式，阀体主体的圆柱形腔体、外六角调节段、侧向气嘴安装位均通过拉伸、旋转、布尔运算完成基础造型，针对阀体表面的倒角、密封槽、接口螺纹等细节特征，通过螺旋扫描、倒角切除等命令逐一还原，确保各部件的装配间隙符合气动元件的密封配合要求。材质渲染阶段，阀体主体采用哑光黑色硬质阳极氧化铝合金材质，调整材质的粗糙度、金属度参数还原金属表面细腻的磨砂质感，侧向快插气嘴采用亮面镀铬不锈钢材质，通过环境贴图反射模拟金属镀铬件的高光效果，顶部的调节旋钮采用黄铜材质，调整材质的漫反射颜色与反射强度还原铜件特有的暖调金属光泽，底部的标识块采用黑色工程塑料材质，与金属部件形成明确的材质区分。结构设计上，该调节器采用同轴式调压结构，主体为贯通式轴向气路，侧向设置标准快插气嘴作为进气接口，两端设置外螺纹接口用于连接气路与发射机构，顶部的六角旋钮用于调节内部弹簧预紧力从而实现输出压力的稳定控制，建模过程中预留了内部阀芯、弹簧、密封胶圈的装配空间，各接口的尺寸符合气动元件通用连接标准，可直接用于气路系统的装配模拟。设计思路围绕气动调压的稳定性与装配便捷性展开，在还原外观造型的同时重点保障气路结构的合理性，所有外部操作部件的造型均符合人体工程学要求，调节旋钮的六角造型方便使用者借助工具进行压力微调，快插气嘴的造型符合通用气动接头的标准规格，整体模型无破面、无重叠面，各部件可单独导出用于工程出图或3D打印验证，渲染阶段采用柔和的影棚布光，通过多角度光源突出金属部件的质感与结构轮廓，清晰展示调节器各部分的结构布局与接口位置。
