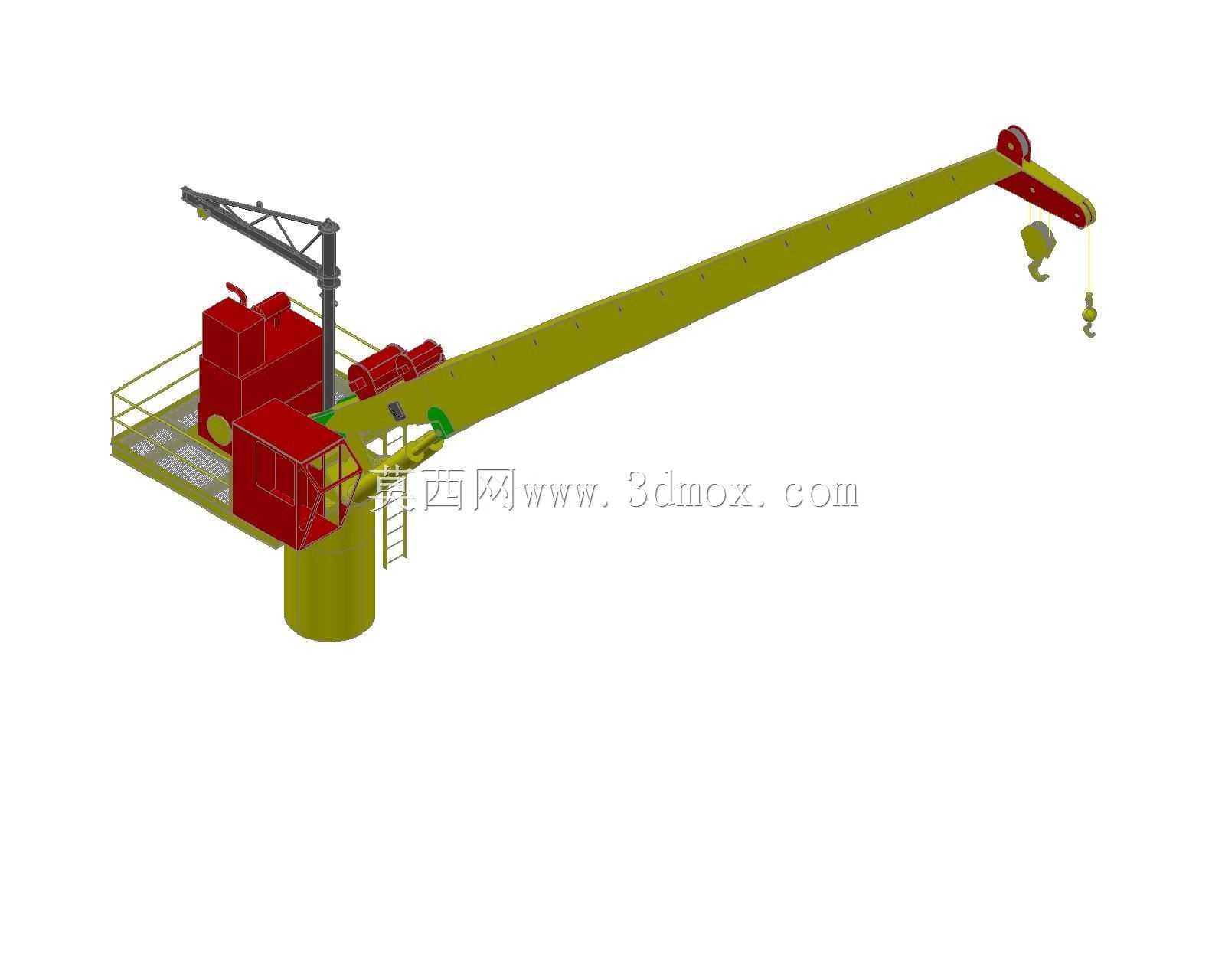

七十英尺箱形吊杆海上作业起重设备

这款箱形吊杆起重设备主要面向小型海上作业平台的物料转运与吊装需求设计，适配近海固定式平台、小型浮式作业平台的有限甲板空间，可完成平台补给物资吊运、小型检修部件吊装、作业工具转运等常规海上起重作业，也可配合平台侧的补给船舶完成船到平台的物料传递作业，解决小型海工平台无大型起重设备、作业空间受限下的垂直与小范围水平吊运难题。设备采用箱形截面吊杆作为核心承载结构，相比传统桁架式吊杆，箱形结构的抗扭刚度与抗海风腐蚀能力更强，能更好适应海上高盐雾、多变阵风的作业环境，吊杆的截面尺寸经过受力优化，在保证70英尺作业幅度下承载稳定性的同时，尽可能降低结构自重，减少对平台甲板的载荷占用。从设计思路上，这款设备优先考虑海上平台的安装边界约束，整体底座采用与平台甲板预埋件适配的连接结构，安装时无需对甲板进行大规模改造，可直接通过螺栓组完成固定，设备的回转支承设计在底座中心位置，可实现360度全范围回转作业，覆盖平台甲板周边的常用作业区域，吊杆的变幅机构采用内置液压驱动结构，避免外露杆件受盐雾侵蚀，变幅角度覆盖从近甲板垂直吊升到最大幅度水平外伸的全作业区间，可根据不同的吊运距离调整吊杆仰角，匹配不同重量的载荷作业需求。在功能特性上，设备的起升机构集成在吊杆根部的机房空间内，整体结构紧凑，占用甲板面积不足4平方米，适配小型平台紧张的空间资源，起升钢丝绳采用防腐蚀镀锌材质，搭配防脱钩的起重吊具，可在六级海风下稳定完成额定载荷的吊运作业，设备的操作位设置在底座侧方，操作人员可直接观察吊装作业区域，无需额外加装远程监控装置，降低设备的维护复杂度。外形尺寸上，设备在收拢状态下的最高点距离甲板高度不超过8米，不会对平台上的导航通讯设备造成信号遮挡，最大外伸作业幅度达到70英尺，可覆盖平台外侧距离甲板20米左右的补给船接卸区域，满足小型平台日常补给的作业半径需求，设备的所有外露结构件都做了圆弧过渡处理，避免海上作业时人员磕碰，同时表面采用多层防腐涂层设计，可适应长期高盐高湿的海洋作业环境，减少日常防腐维护的工作量。
