电液驱动疏浚抓斗机械结构设计

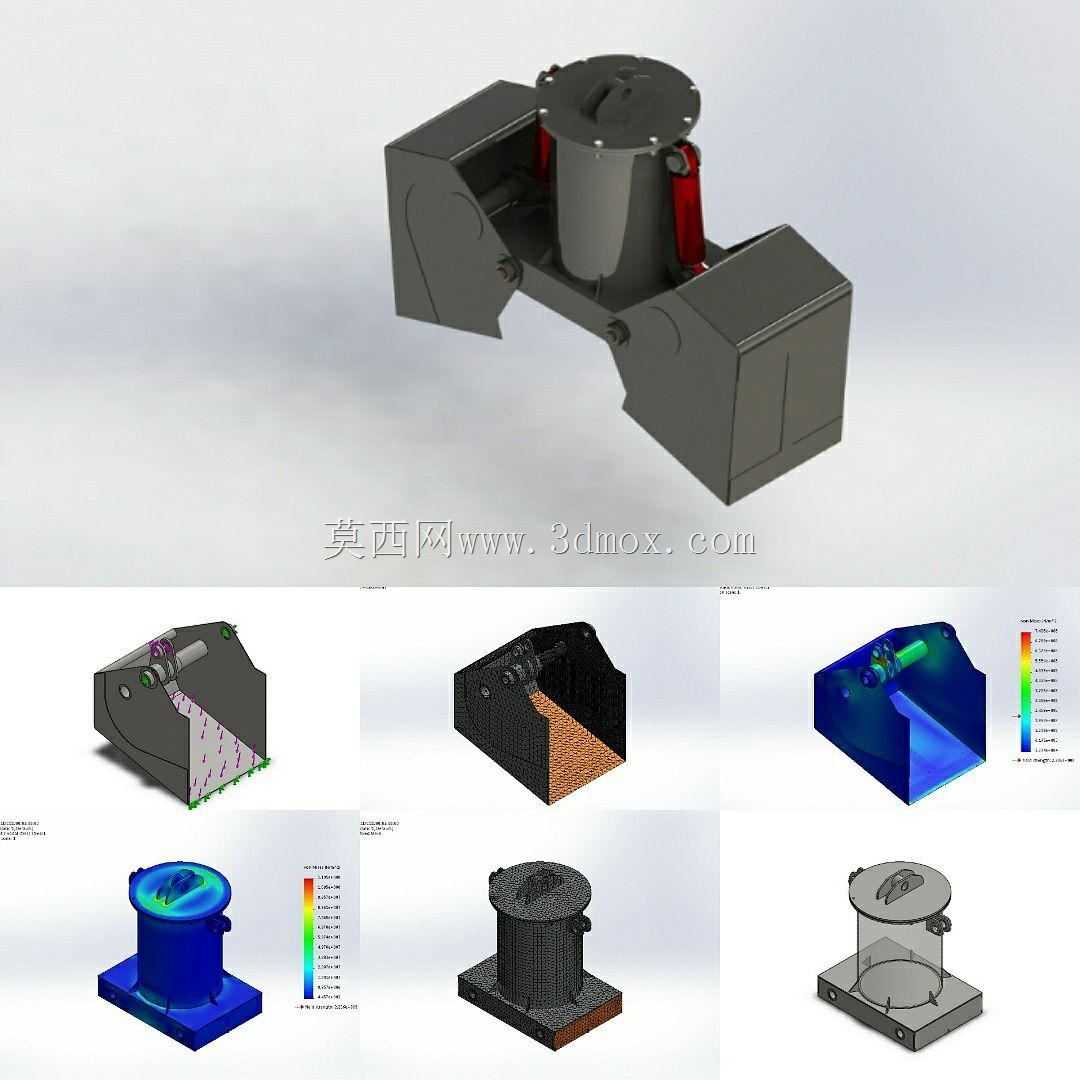

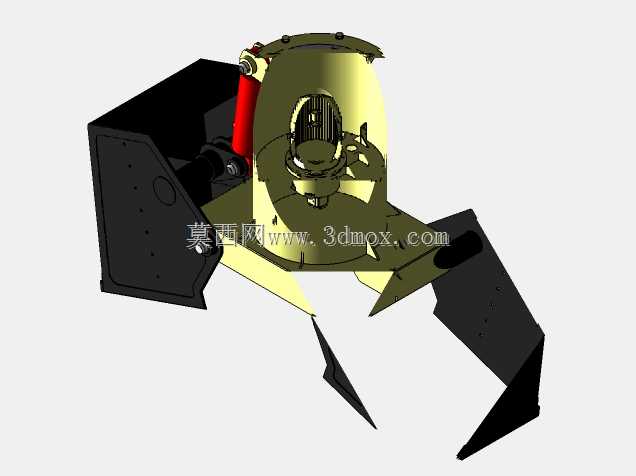

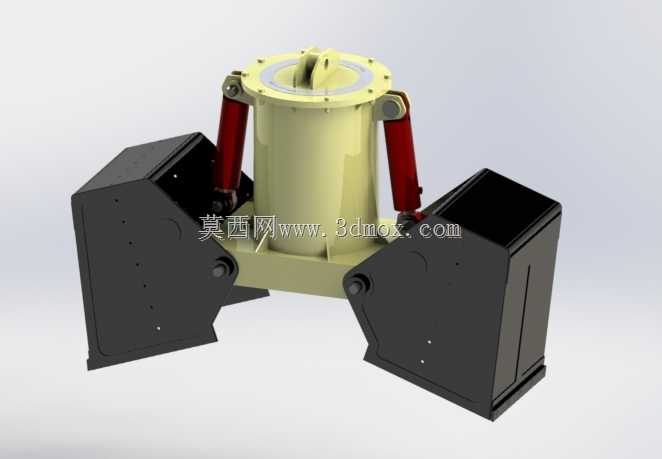

这款电液疏浚抓斗主要面向内河航道清淤、港口泊位疏浚、水下物料抓取、工程基坑排渣等作业场景，可配套在起重船、挖泥船、码头吊机等设备上使用，能够在水下复杂工况下完成淤泥、碎石、散料、水下沉积物的抓取与转运作业，替代传统机械式抓斗作业效率低、开合角度受限、抓取力不足的痛点。设备核心采用集成式电液驱动方案，将液压动力单元集成在抓斗上部的筒状主体结构内，两侧对称布置液压油缸作为斗瓣开合的动力输出部件，无需依赖起重设备的额外动力输出，可独立完成斗瓣的开合动作控制，作业过程中可根据抓取物料的密度、硬度实时调整油缸输出压力，保证抓取充盈率的同时避免过载损伤结构件。整体结构采用对称式布局设计，上部为圆柱形安装连接座，顶部设置标准吊具连接接口，可适配不同规格的吊钩、吊具连接，安装边界可覆盖多数中小吨位起重吊机的连接尺寸，无需额外制作过渡连接工装；中部为承载主体框架，承担斗瓣开合的载荷传递与液压元件的防护功能，两侧的液压油缸采用铰接式连接，可在斗瓣开合过程中自适应调整角度，避免油缸承受径向载荷造成密封件磨损；下部为两瓣对称式斗体，斗瓣刃口做了加厚耐磨处理，斗型设计为大容积深腔结构，针对水下散料、淤泥的抓取特性优化了斗瓣闭合后的密封间隙，减少抓取提升过程中的物料泄漏。设计过程中充分考虑水下作业的防腐需求，所有结构件表面做了多层防腐处理，结构连接处设置排水通道，避免作业后积水残留造成结构腐蚀；液压系统做了密封耐压设计，可适应一定深度的水下作业压力，电气连接部分采用防水密封结构，避免水下作业时出现电路故障。斗瓣的开合角度可覆盖正负六十度的作业范围，可在不同姿态下完成物料的抓取与卸料动作，作业过程中稳定性强，即使在水流扰动、吊具晃动的工况下也能保证精准的对位抓取，整体结构紧凑，重心沿上部吊点轴线对称分布，起吊过程中不会出现偏载歪斜的情况，可有效降低起重设备的附加载荷，提升作业过程的安全性。
