海上平台人员转运吊笼结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:280372
  • 海上平台人员转运吊笼结构设计
  • 海上平台人员转运吊笼结构设计
  • 海上平台人员转运吊笼结构设计

做海事辅助装备结构设计的同行应该都接触过这类跨平台人员转运设备,它的核心应用场景就是解决海上固定平台、风电桩基、作业船舶之间的人员短途接驳问题——毕竟两船靠帮或者平台与船舶靠泊时,受涌浪影响舷差、横摇幅度都不稳定,走舷梯风险极高,这类吊篮式转运设备就是靠起重设备吊载,直接把人员从一处甲板转移到另一处,是近海海事作业里高频使用的载人转运工装。

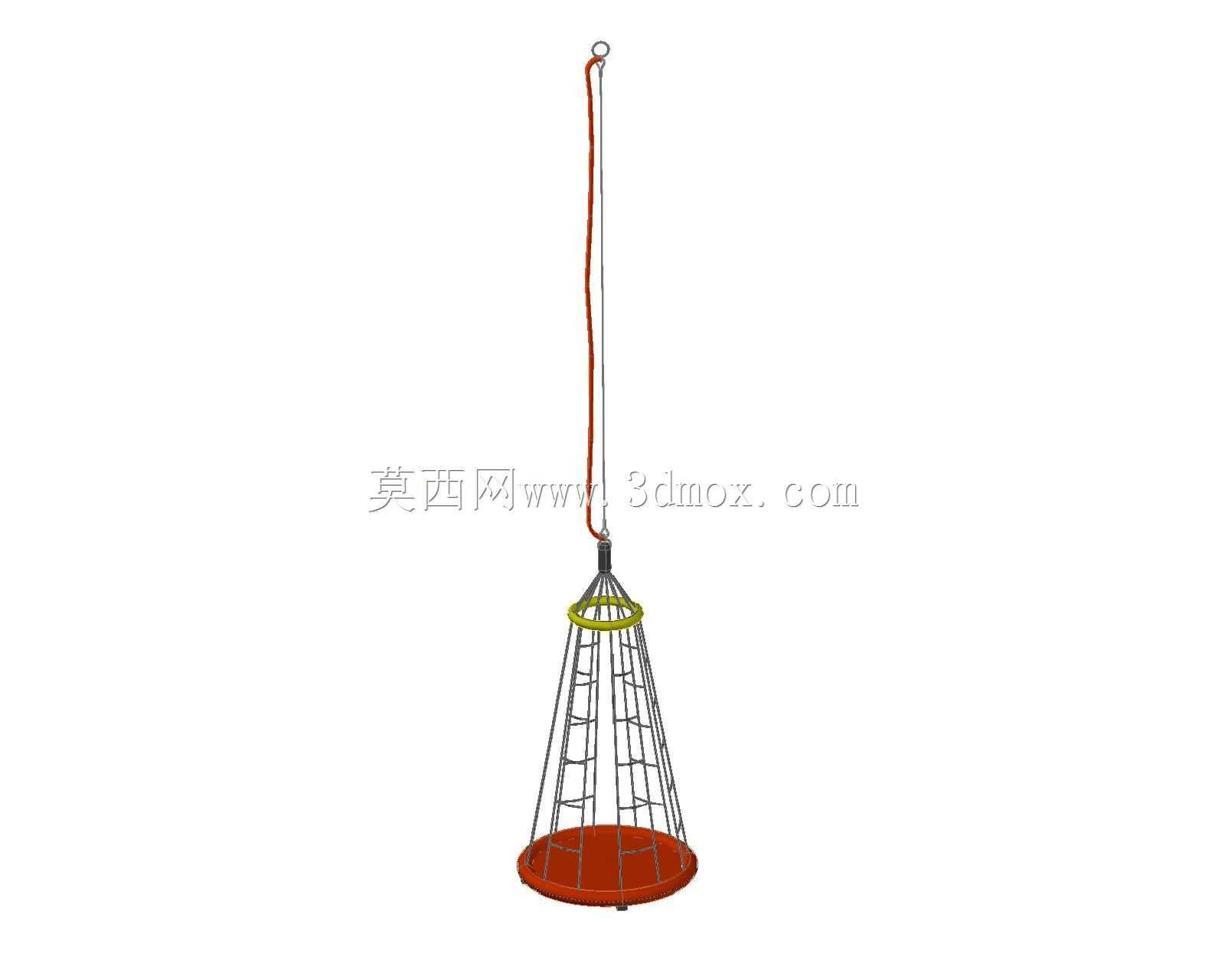

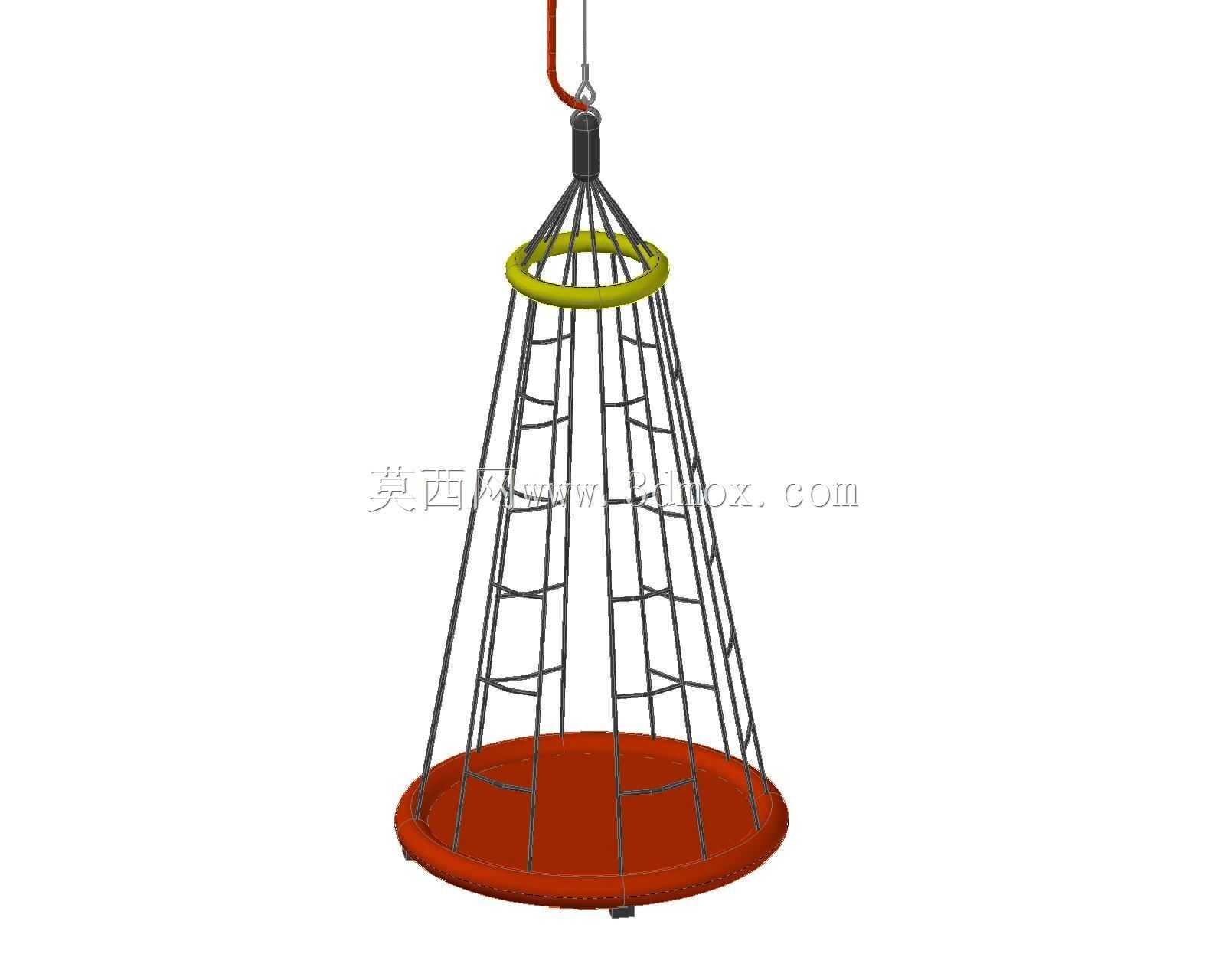

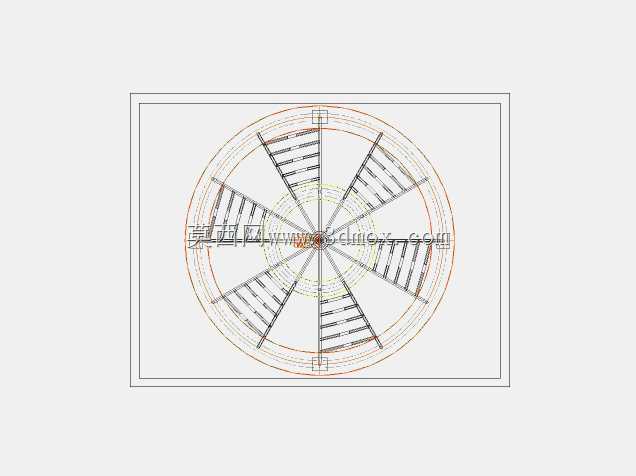

从结构设计逻辑来说,这类转运吊笼首先要满足载人设备的安全冗余要求,整体采用轮辐式框架布局,中心是主吊点连接座,八组径向辐条式支撑臂从中心座向外延伸,外围是环形防护框架,底部铺设有防滑格栅踏板,每两个相邻支撑臂之间形成一个独立的载人站位,每个站位都设置了腰部高度的防护横杆,避免人员在吊载过程中因吊笼晃动失稳。设计时首先要核算的是安装边界:整体外轮廓直径控制在1.8米到2.2米区间,这个尺寸既能够同时容纳6到8名作业人员转运,又不会因为直径过大导致吊载过程中与平台吊臂、舷边结构发生干涉,整体高度控制在1.1米左右,既保证防护高度足够,又不会因为过高导致起吊时整体重心偏高,增大晃动幅度。主吊点位于结构正中心,所有支撑臂的受力都通过中心座传递到吊索,这种对称结构能保证起吊时吊笼始终保持水平,不会出现侧倾。

建模的时候首先要确定中心吊座的基准面,先绘制中心回转体的实体,这个部件是整个结构的受力核心,要预留吊索卸扣的安装孔位,孔位的同轴度公差要控制在合理范围,避免吊索受力不均。之后在中心座的径向基准面上阵列绘制八组支撑臂的草图,支撑臂采用矩形空心型钢截面,建模时要注意每根支撑臂与中心座的连接位置做圆弧过渡,避免应力集中,毕竟载人设备的疲劳强度要求远高于普通货物吊具。外围的环形防护圈要分上下两层绘制,两层环圈之间用竖向的防护栏杆连接,栏杆间距控制在120mm以内,防止人员肢体探出。底部的防滑踏板要做阵列的格栅特征,踏板表面要预留排水孔,避免海上浪溅积水导致人员滑倒,踏板与支撑臂之间采用螺栓连接的结构,方便后期更换磨损的踏板部件。

建模过程中要反复核对各部件的干涉情况,尤其是防护栏杆与人员站位空间的匹配,每个站位的净宽度要保证穿戴救生衣的作业人员能够顺畅站立,不会出现卡滞。完成实体建模后还要做简化的受力仿真验证,在每个站位施加额定载荷的1.5倍均布力,校核支撑臂与中心座连接位置的应力值,确保结构变形量在允许范围内,不会出现塑性变形。另外整个结构的所有外露棱角都要做倒圆角处理,避免人员磕碰受伤,吊点位置要设置四个对称的辅助吊点,方便设备在甲板上移位时使用。
