齿轮齿条传动双开滑动门执行机构

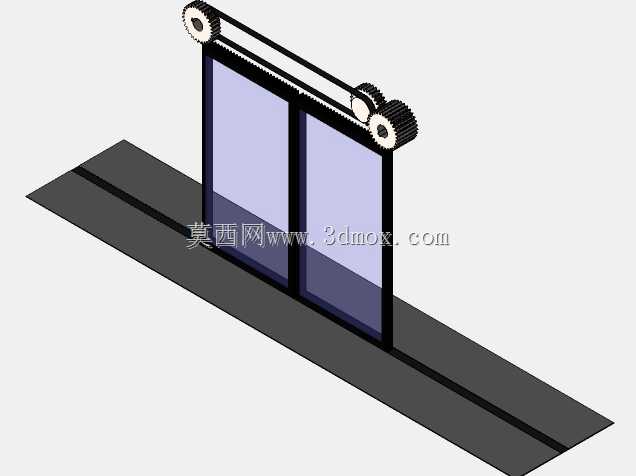

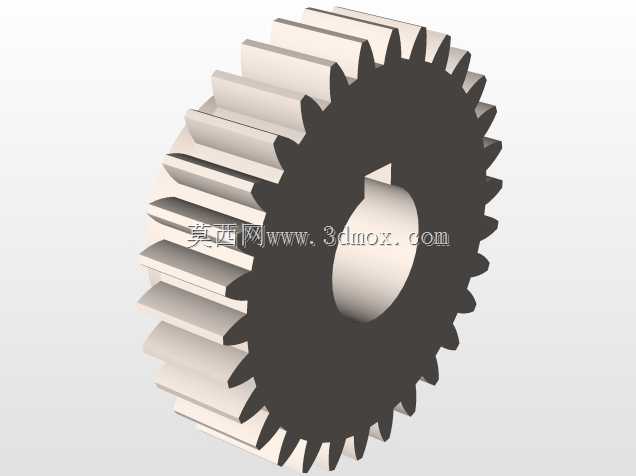

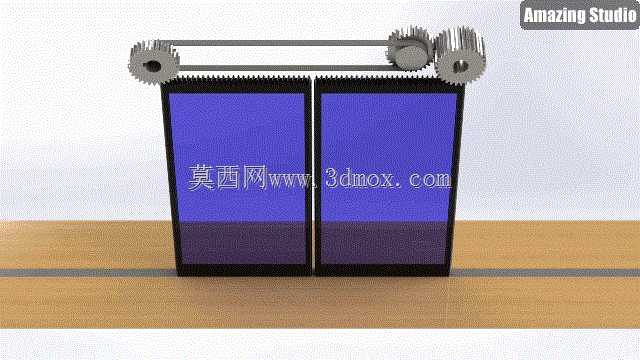

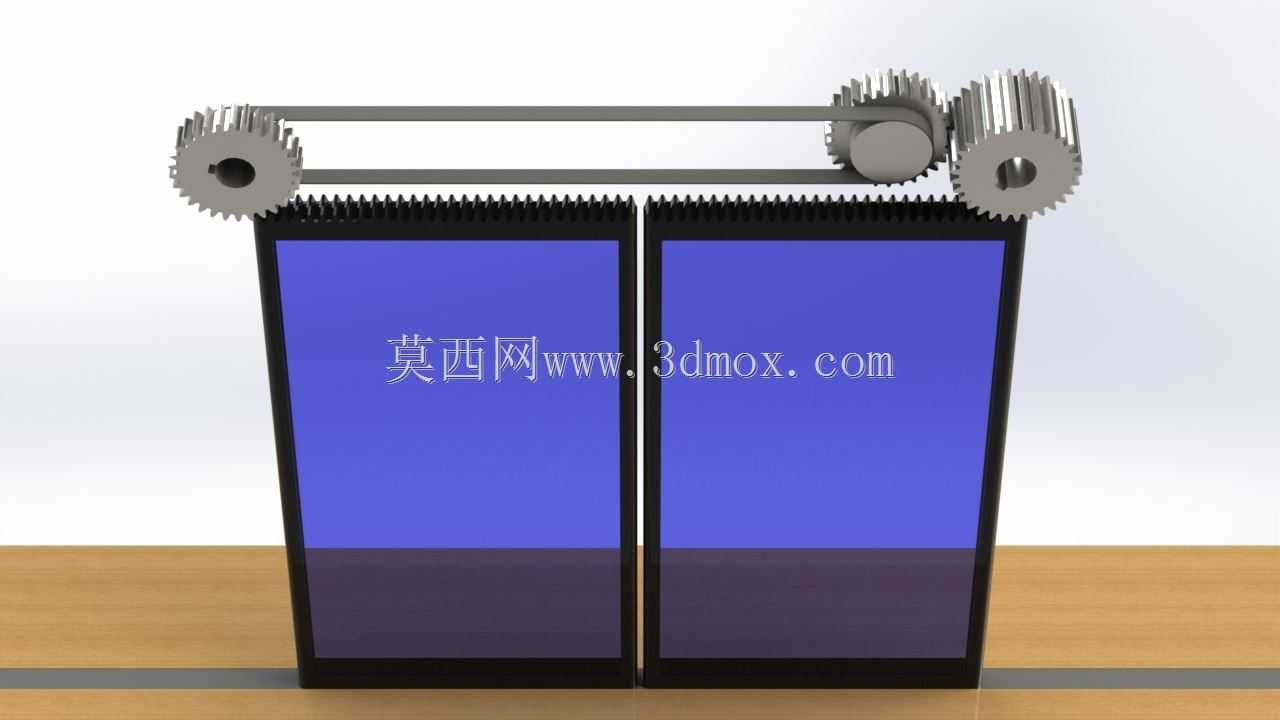

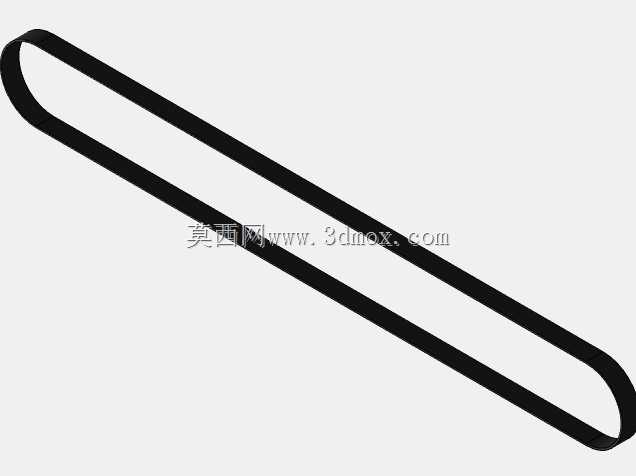

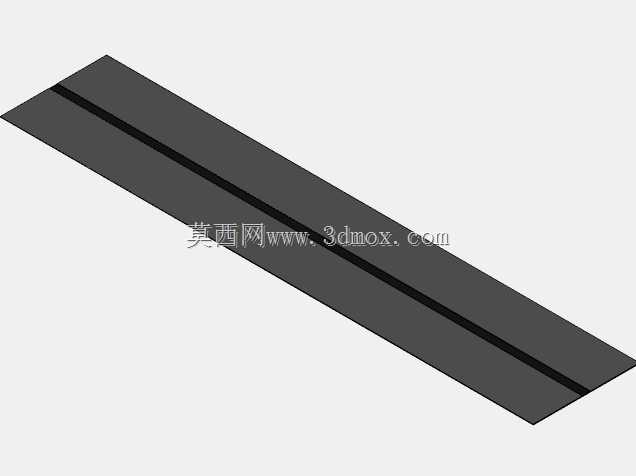

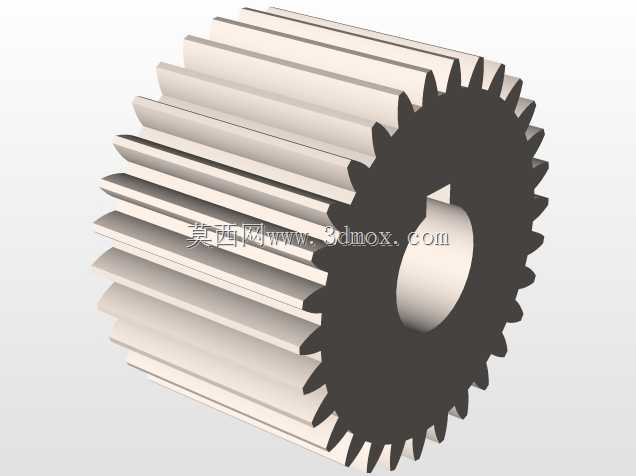

该滑动门执行机构主要面向商用自动门、工业设备防护门、小型仓储通道隔断门等应用场景，可实现双扇门体的同步对开与对合动作，替代传统的气缸直推、连杆传动方案，解决小安装空间内的长行程门体驱动需求，适配需要平稳启闭、低噪音运行的室内隔断、设备防护、展示柜开合等使用场景。整套机构以单动力输入实现双门同步动作，核心传动链包含动力输入单元、两组齿轮齿条啮合副、同步皮带传动副，动力输出后首先通过皮带传动将动力同步分配至门体上方两侧的传动齿轮，齿轮与固定在门体顶部的齿条持续啮合，将旋转运动转化为门体的直线往复运动，两侧齿轮旋向与齿条安装方向对称匹配，可保证两扇门体在运行过程中速度完全一致、行程对称，避免出现门体错位、闭合不严的问题。设计过程中优先考虑安装边界的适配性，整套传动组件全部布置在门体上方的横向安装空间内，无需在门体侧方预留额外的动力安装位，竖向安装高度可控制在较小范围内，适配多数吊顶隐藏安装、设备顶部内嵌安装的需求，门体的滑动轨道直接铺设在门体下方的安装基面，与传动组件上下分离，后期维护时可单独检修传动部分或更换滑动导向件，无需整体拆解门体结构。功能特性上，齿轮齿条啮合的传动形式不存在打滑风险，传动精度更高，可精准控制门体的开合位置，配合行程限位开关即可实现全开、半开、全闭的多位置停靠，皮带传动副自带一定的缓冲吸震能力，可降低齿轮啮合过程中产生的振动与噪音，避免运行过程中出现生硬的碰撞异响。整套机构的传动比可通过更换不同齿数的传动齿轮进行调整，适配不同重量、不同开合速度要求的门体，门体的单扇开合行程可根据实际通道宽度调整齿条长度，无需改动核心传动布局，可覆盖多数常规宽度的双开滑动门使用需求，安装时仅需要保证齿轮与齿条的啮合间隙、两侧传动轮的同轴度，即可实现长期稳定的无故障运行，适合在对启闭平稳性、安装空间紧凑度有要求的场景下替代传统传动方案。
