车载磁吸式手机无线充电支架结构设计

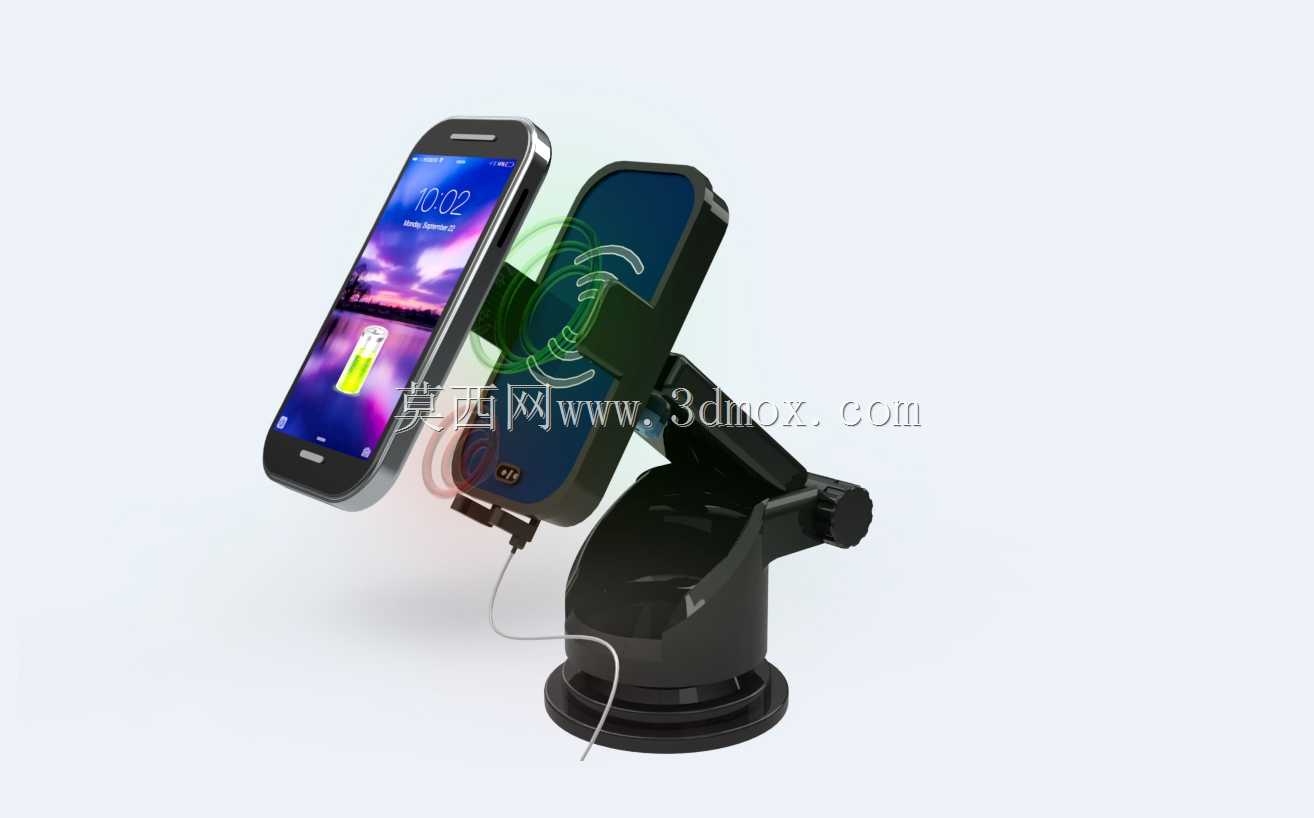

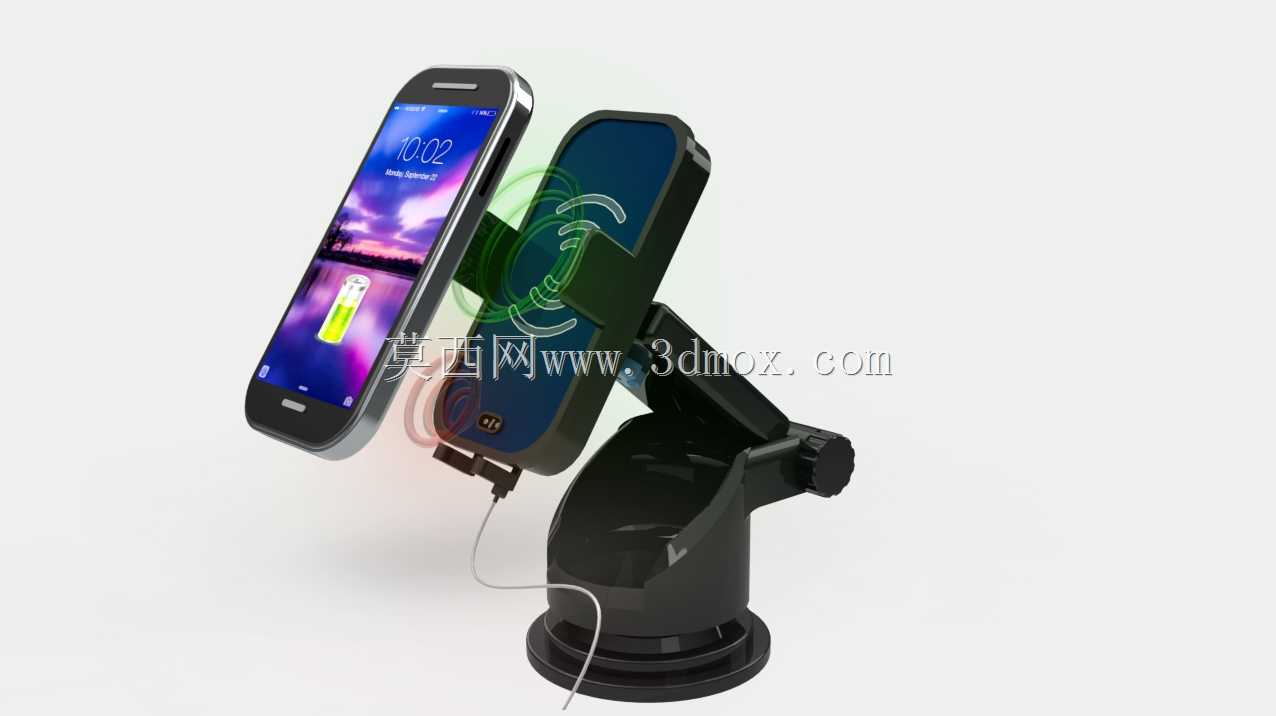

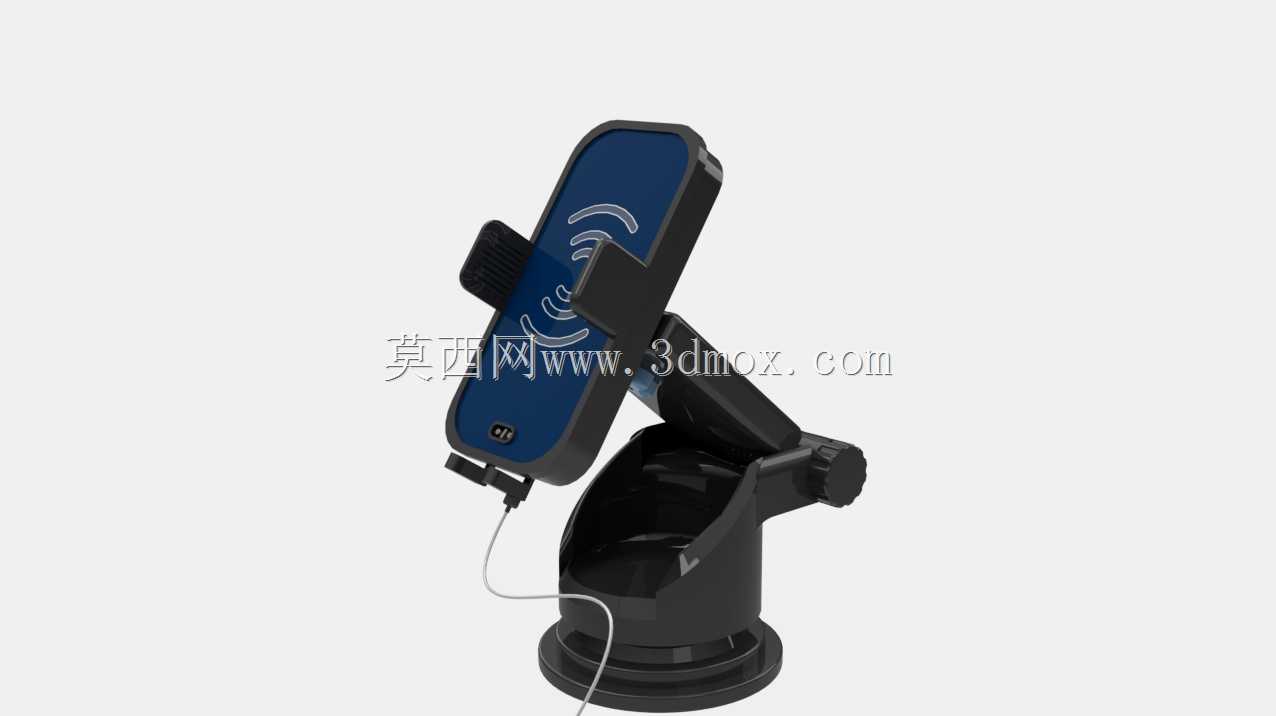

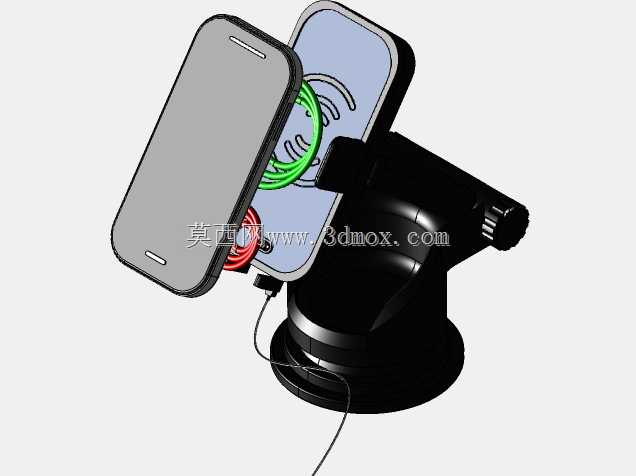

日常车载场景中，驾驶员需要在驾车过程中查看导航、接听免提通话，传统的手机支架仅具备固定功能，需要额外连接充电线，线缆缠绕会影响驾驶操作，还会占用车内点烟器周边空间，这款车载无线充电支架就是针对这类使用痛点设计的配套配件。从结构设计层面来看，整体分为底座、万向调节臂、充电夹持主体三个核心部分，底座采用吸盘式结构，适配汽车中控台的光滑曲面、前挡风玻璃等安装面，安装边界需要保证底座吸盘直径不超过70mm，避免遮挡驾驶视线，同时吸盘边缘设置一圈软胶密封圈，按压后可以排出内部空气，保证在车辆颠簸、夏季高温暴晒的工况下不会脱落。万向调节臂采用多段铰接结构，每段铰接位置都设置了阻尼调节旋钮，用户可以根据自身坐姿、视线角度调整充电主体的俯仰、旋转角度，调整到位后拧紧旋钮即可锁定位置，不会在车辆行驶过程中出现下垂、移位的问题。充电夹持主体部分集成了无线充电发射线圈，线圈位置正对手机背部的接收区域，夹持结构采用自适应弹性夹臂，适配宽度在65mm到85mm之间的主流智能手机，夹臂内侧贴有软质防滑垫，避免夹持过程中刮花手机边框，同时在充电区域内置了磁吸定位模块，手机靠近时可以自动吸附对齐，保证充电线圈的对位精度，减少充电过程中的能量损耗。在三维建模过程中，首先绘制底座的整体轮廓，拆分吸盘、锁紧压盖、连接转轴的独立零件，保证各零件的配合公差在合理范围内，吸盘采用软胶材质，建模时需要预留一定的压缩变形量；之后绘制万向调节臂的各段杆体与铰接结构，重点校核铰接位置的转动角度范围，保证调节臂可以实现上下120度、左右360度的调节余量；最后完成充电夹持主体的结构设计，预留充电线圈、电路板的安装腔体，同时在夹臂位置做减重处理，降低整体结构的重量，避免长期使用后底座负载过大出现脱落。建模完成后需要做整体的装配干涉检查，确认各活动部件在全行程调节过程中不会出现碰撞、卡滞，同时校核整体的重心位置，保证安装后重心落在底座吸盘的覆盖范围内，提升安装稳定性。这款产品除了车载场景外，也可以适配桌面办公场景，替换底座为夹装式结构即可固定在桌面边缘，满足办公时手机放置、无线充电的使用需求，结构设计上充分考虑了不同使用场景的通用性，零件拆分合理，后续开模生产时的工艺难度较低，各塑料件的拔模角度都控制在1.5度以上，避免注塑生产时出现粘模、拉伤的问题。
