手动柠檬挤压榨汁器结构设计

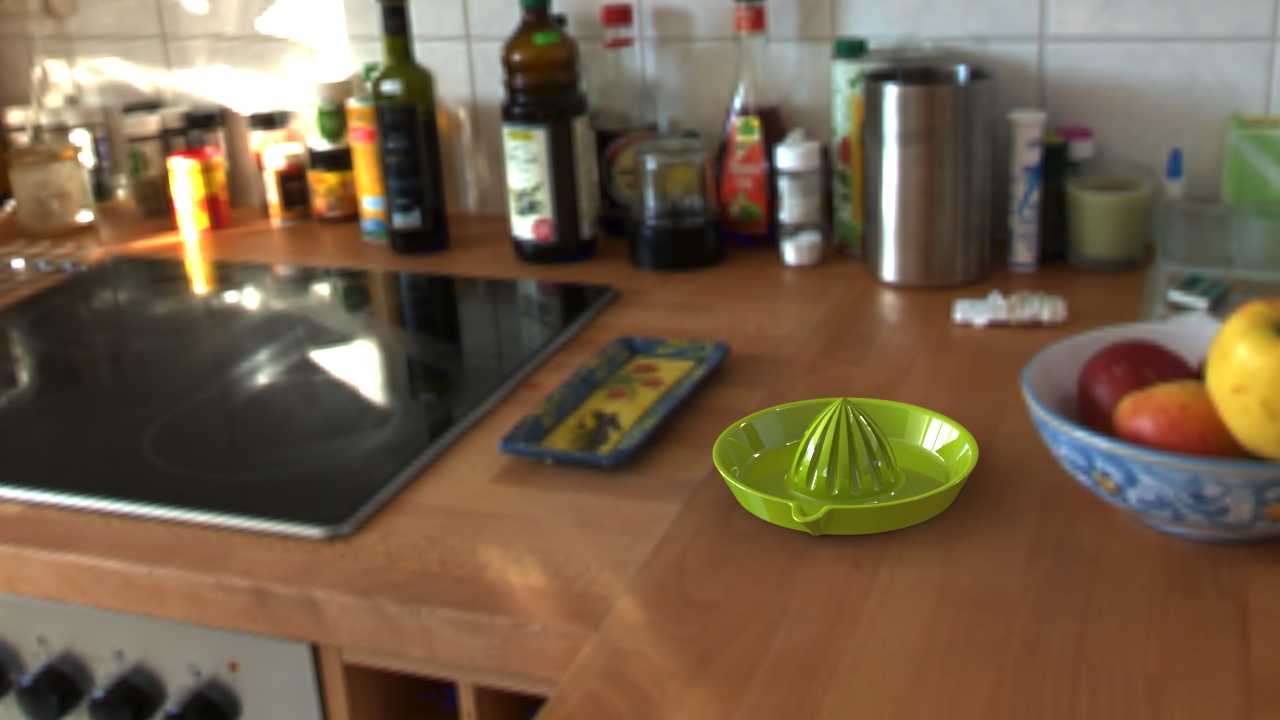

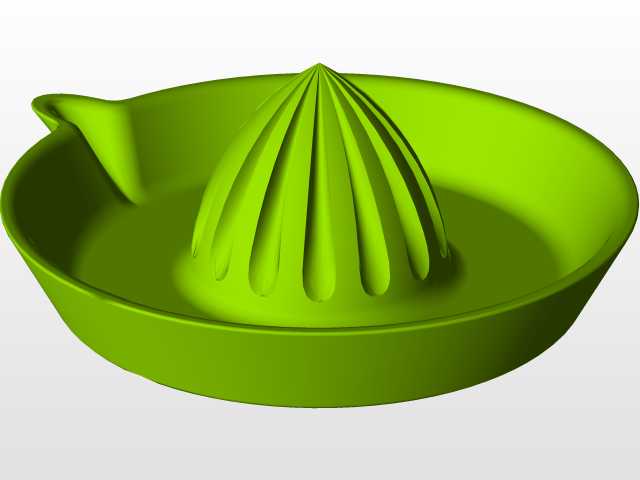

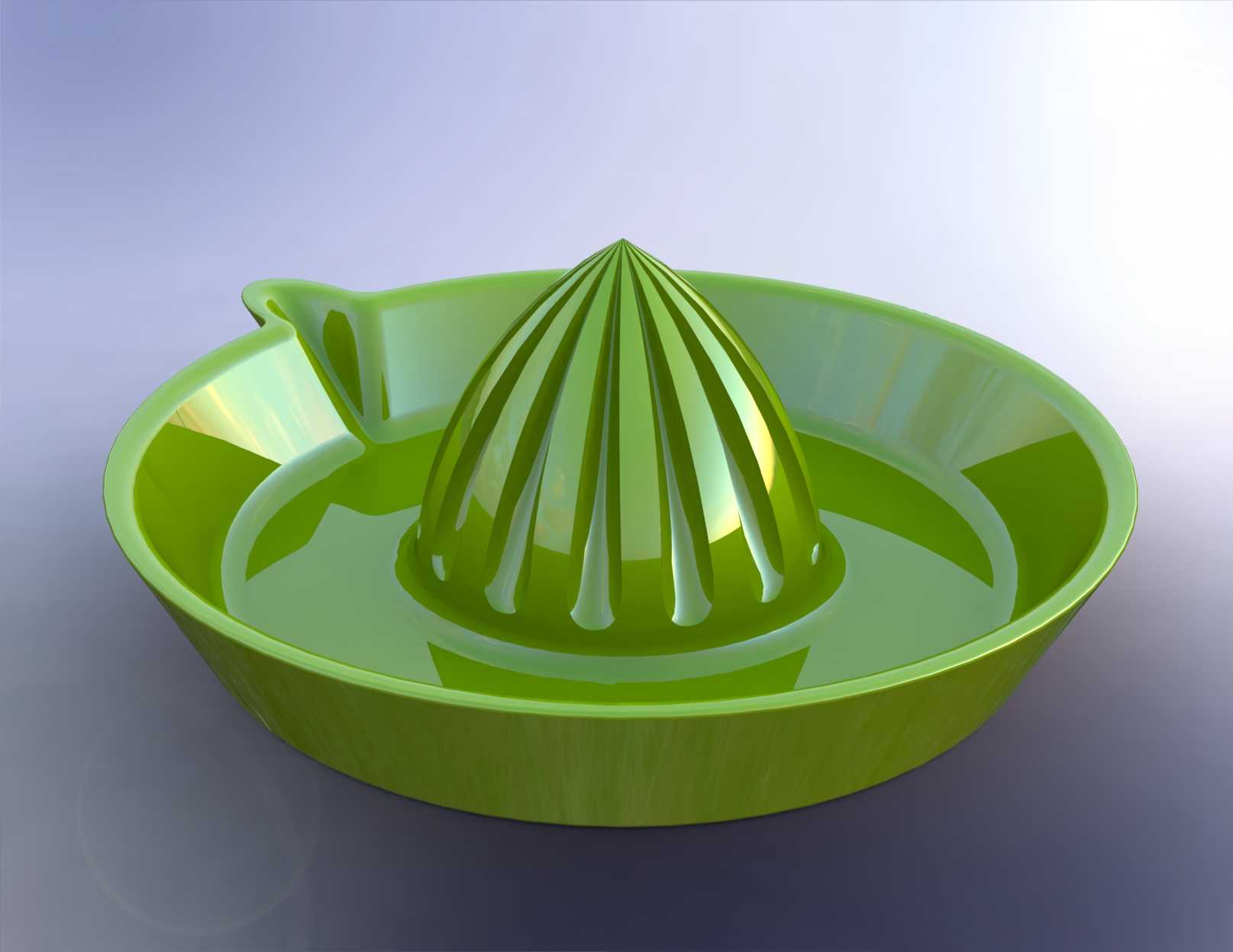

　　这款手动挤压式榨汁器具，核心应用场景覆盖家庭厨房、小型水吧、户外露营餐食制备等轻量鲜榨需求，区别于电动榨汁设备的复杂结构，它完全依靠手部按压力完成 citrus 类水果的汁液提取，无需供电即可使用，适配柠檬、青柠、小金桔等小型带皮多汁水果的榨汁作业。从功能实现逻辑来看，器具主体采用中心凸棱导流结构，凸棱表面均匀分布8道径向凸起筋条，筋条高度从中心向边缘逐步降低，当切半的水果切面朝下扣放在凸棱上时，手部向下按压果皮外侧，果肉在凸棱的挤压下破裂，汁液顺着筋条间的导流槽汇入外围的集汁环槽，环槽边缘预留的导流口可以直接对准容器倾倒，无需额外过滤结构就能阻隔大部分果籽与粗大纤维，出汁过程无多余结构干涉。设计阶段优先考虑了手持操作的人机适配性，

　　整体盘体边缘做了12度的外翻卷边处理，卷边厚度控制在2.5mm，按压时手掌贴合卷边不会出现硌手问题，同时卷边结构提升了盘体的整体刚性，在承受最大150N的按压力时，盘体径向形变量不超过0.3mm，不会出现汁液侧漏的情况。外形尺寸方面，整器最大外径为120mm，中心凸棱最高处距离盘底高度为35mm，集汁环槽的深度为8mm，额定储汁量为60ml，刚好满足单颗普通柠檬的出汁容量，无需中途倾倒即可完成单次榨汁作业。安装边界上，这款器具属于手持无固定安装类工具，放置时仅需要占用直径130mm的台面空间，底部做了3处均匀分布的点状防滑凸点，凸点突出底面0.8mm，放置在光滑石英石台面、木质餐台时，按压过程中不会出现滑移错位。结构细节上，

　　凸棱根部做了R3的圆角过渡，避免应力集中导致的根部开裂，同时圆角结构更便于日常清洗，不会残留果肉残渣；导流口的长度为15mm，开口宽度为10mm，倾倒时汁液呈柱状流出，不会沿盘体外壁流洒。从材料适配角度，建模时预留了食品级PP、密胺陶瓷两种常用材质的收缩率参数，盘体壁厚统一设置为2mm，筋条位置壁厚不超过2.5mm，避免注塑成型时出现缩痕、翘曲等缺陷；如果采用陶瓷材质生产，壁厚调整为3mm，卷边位置做加厚处理提升抗摔性能。实际使用过程中，这款器具不需要额外的配套组件，清洗时可以直接冲水，无卫生死角，相比带滤网的电动榨汁机，清洁耗时缩短80%以上，适合高频次的少量鲜榨需求。结构建模时对挤压受力做了模拟验证，

　　当施加120N的垂直按压力时，凸棱的最大应力为12MPa，远低于食品级PP材料的弯曲屈服强度，正常使用情况下不会出现结构断裂；集汁槽的容量经过反复校核，单颗直径60mm的柠檬挤压出汁量约为50ml，完全可以被环槽容纳，不会出现汁液溢出的问题。边缘卷边的弧度经过多轮调整，最终确定的R5圆弧贴合手掌大鱼际的轮廓，长时间按压也不会产生压痕，适配不同手型的用户操作。导流口的位置做了下沉处理，比环槽的最低处低2mm，倾倒时可以将环槽内的汁液完全导出，无残留积液。底部防滑凸点的排布经过防滑测试，在干燥台面的静摩擦系数达到0.6，湿态台面的静摩擦系数也能达到0.4，按压过程中不需要额外手扶固定，单手握持水果按压即可完成操作。
