多规格同步带轮配套传动组件结构设计

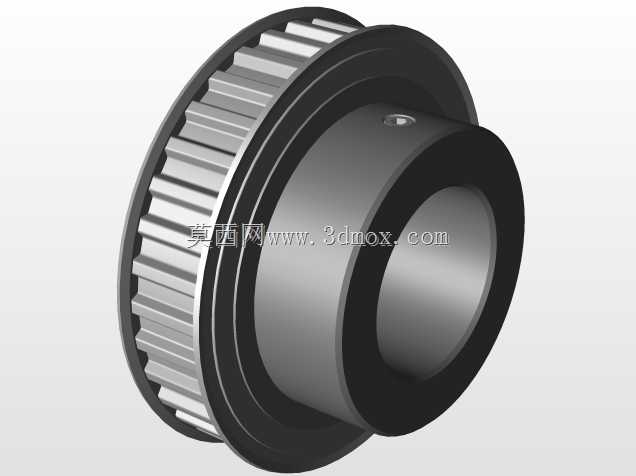

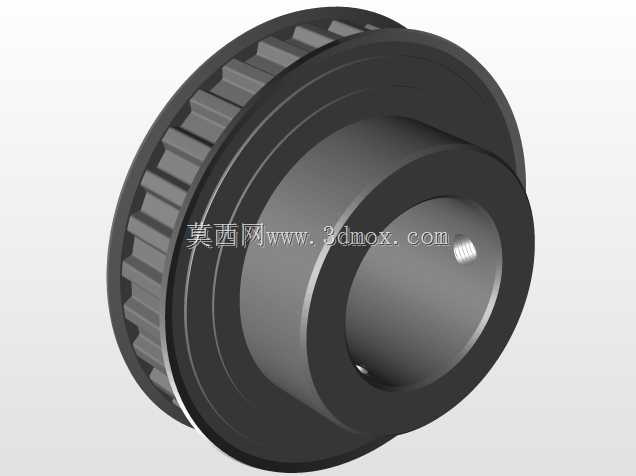

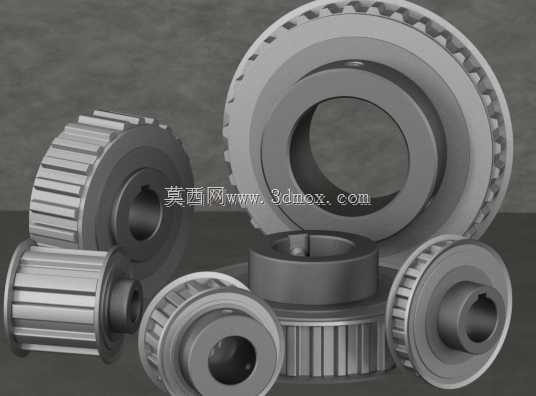

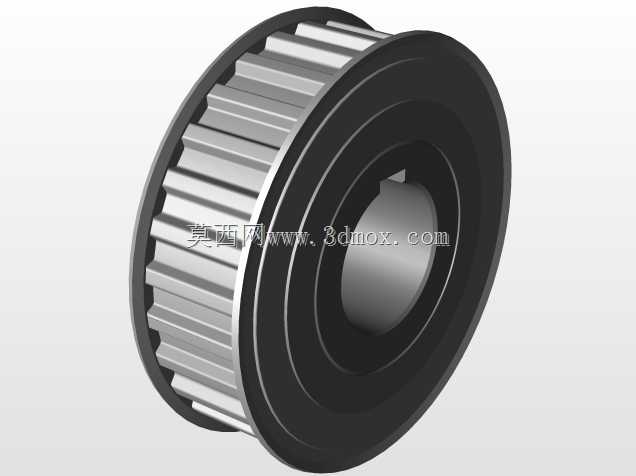

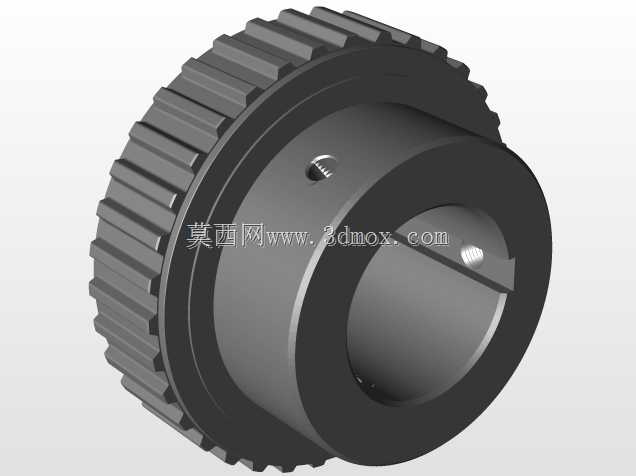

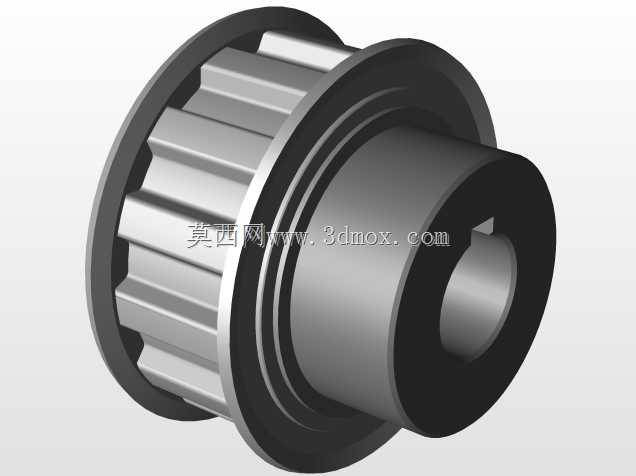

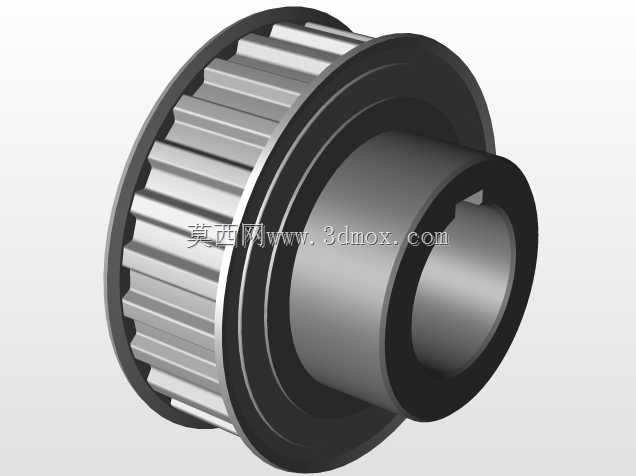

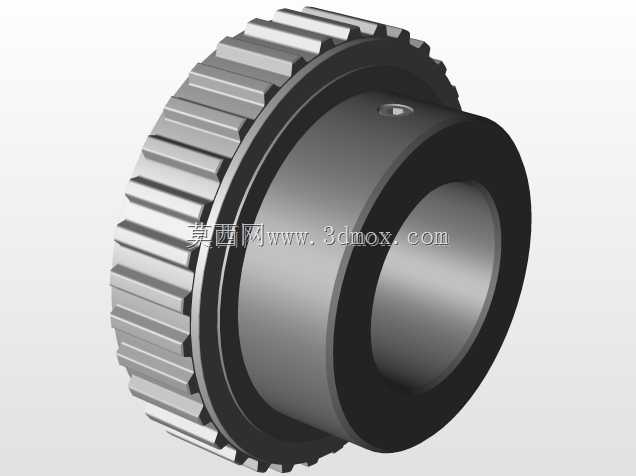

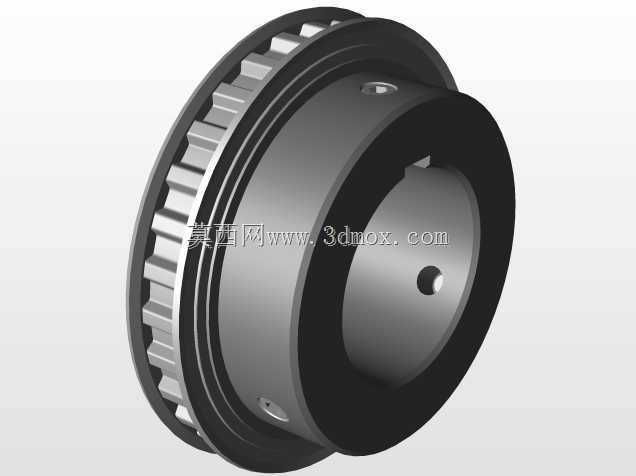

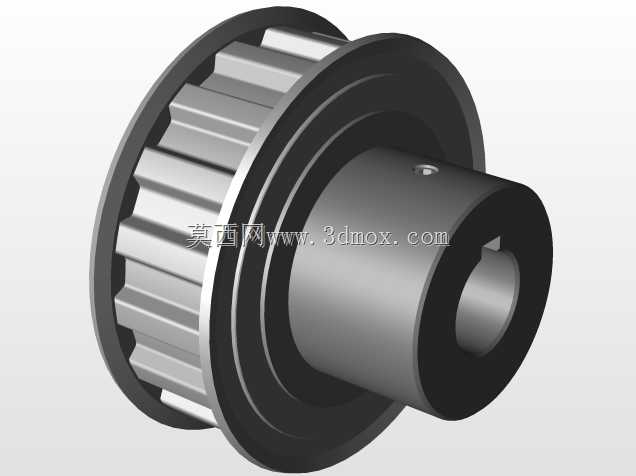

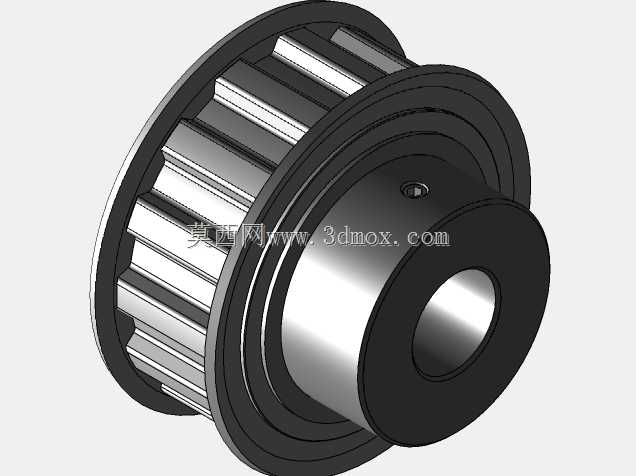

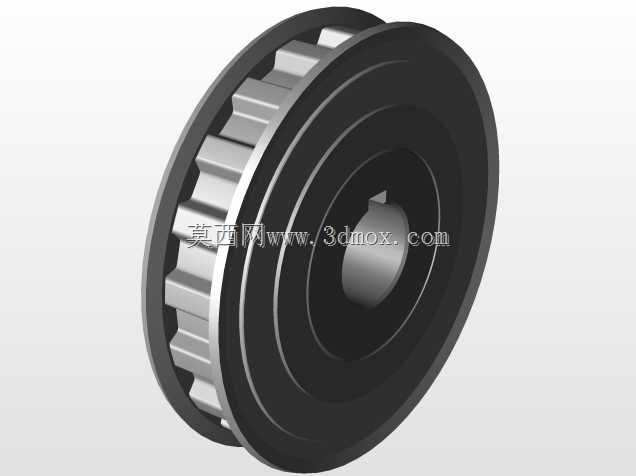

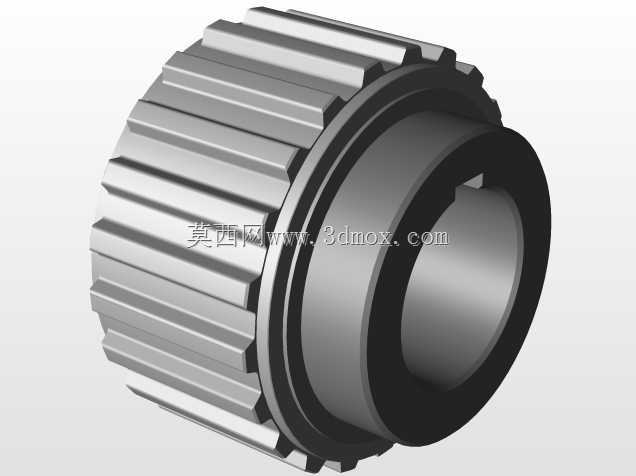

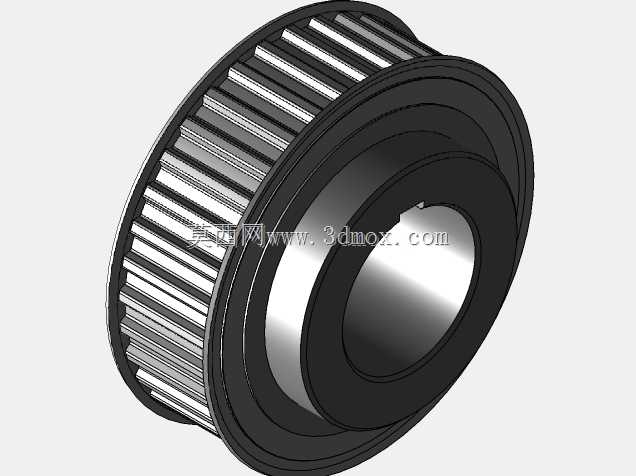

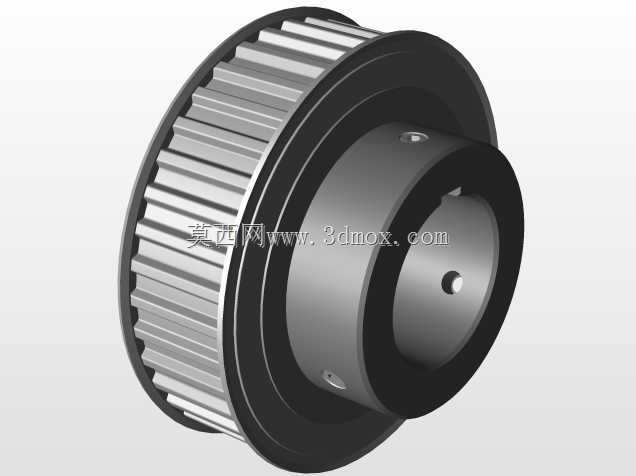

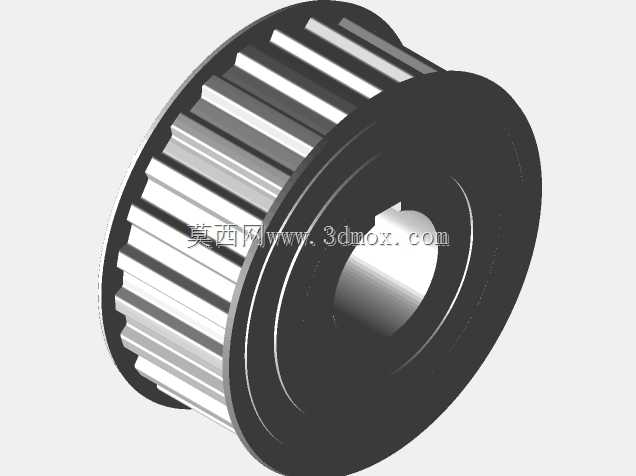

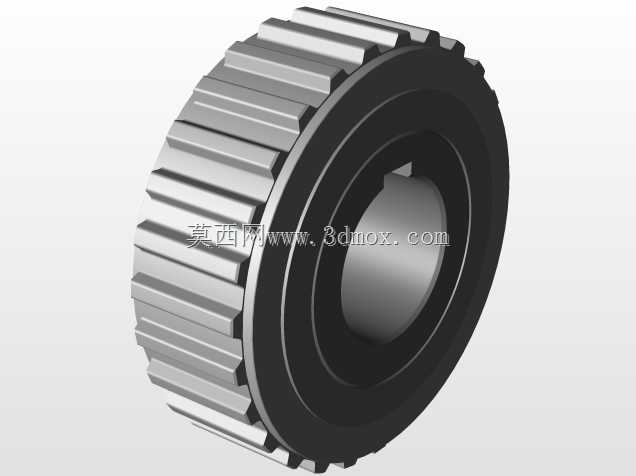

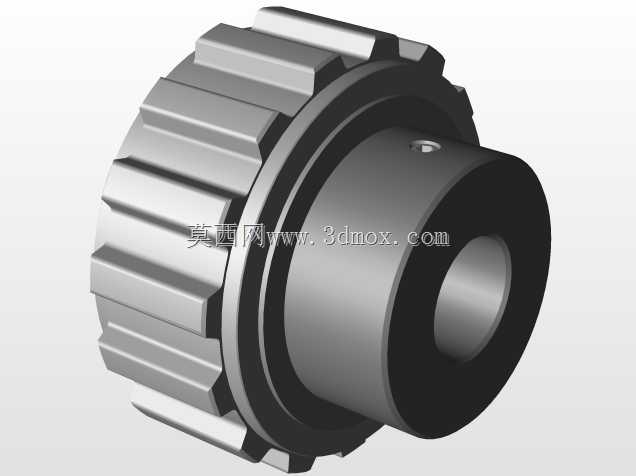

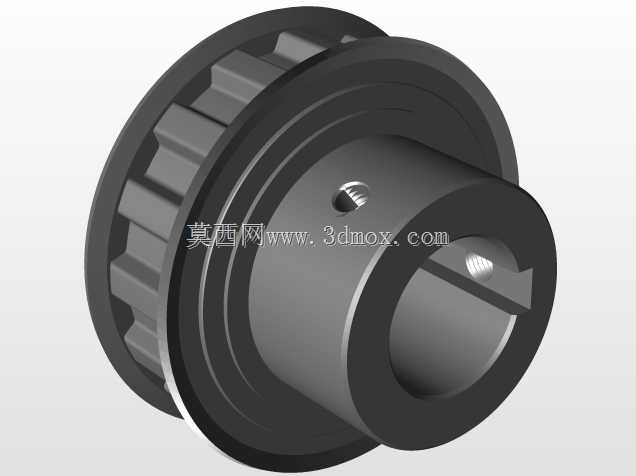

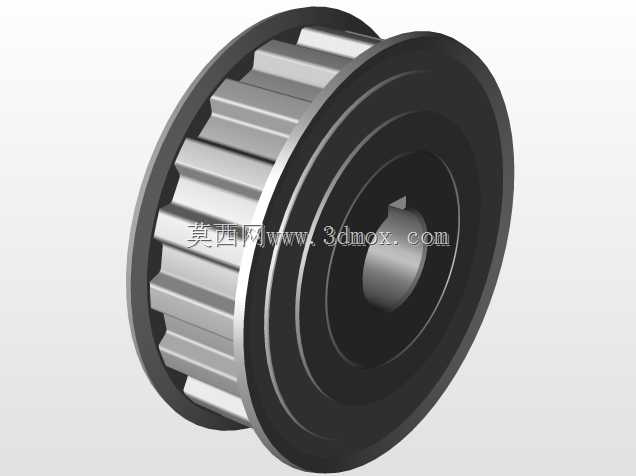

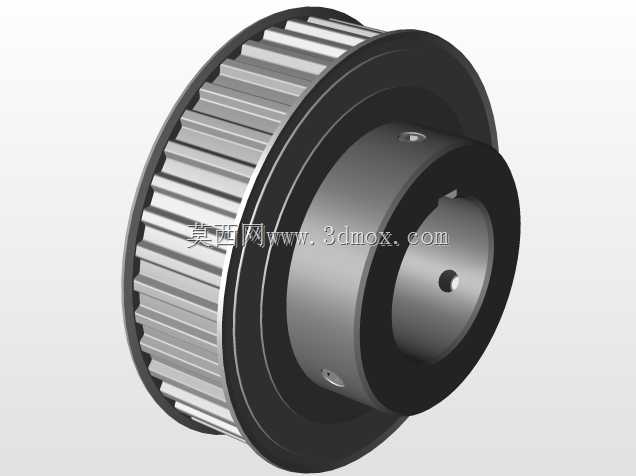

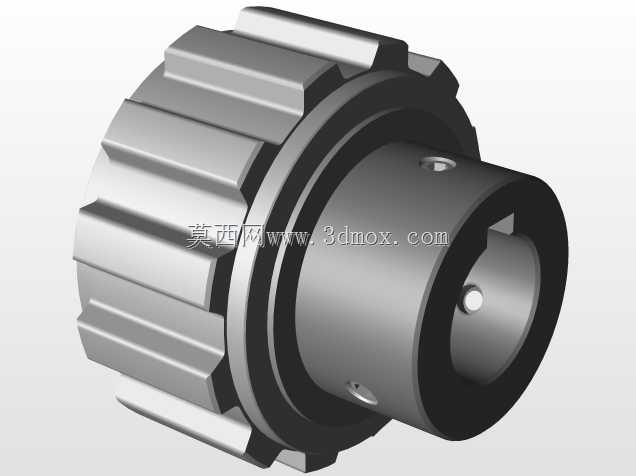

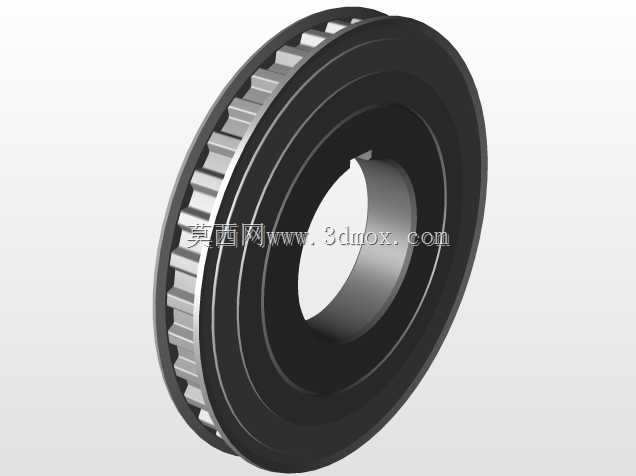

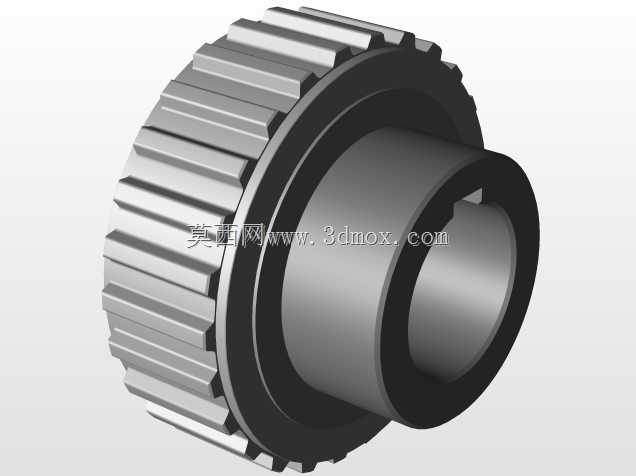

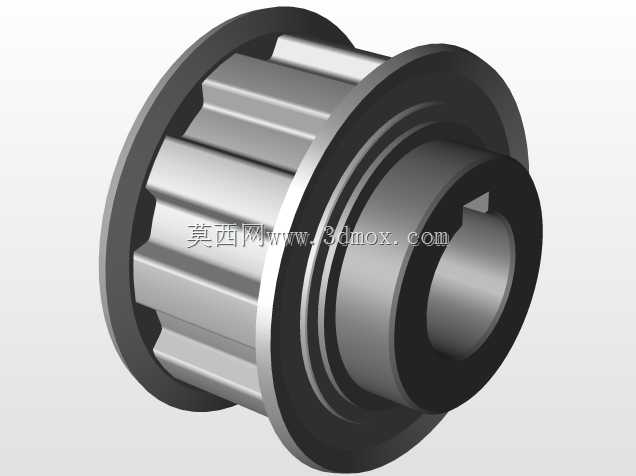

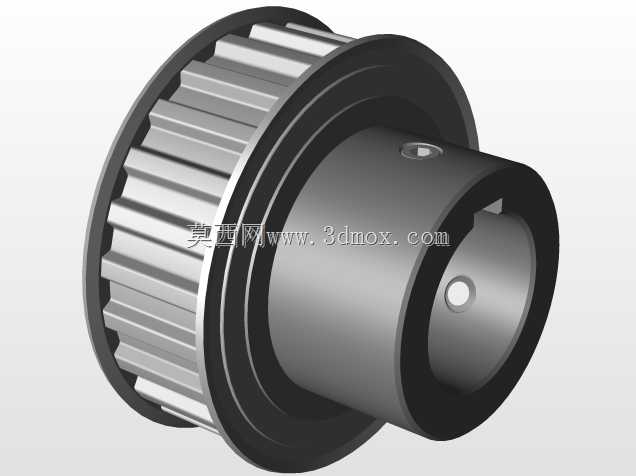

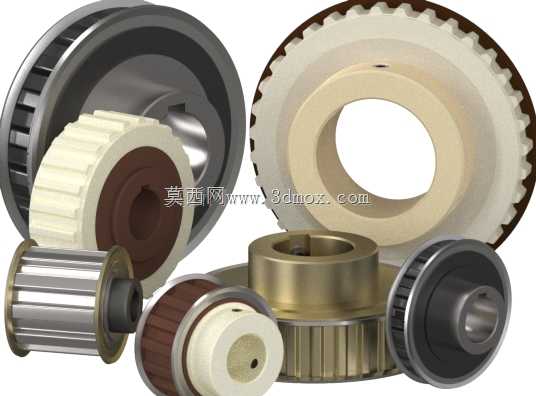

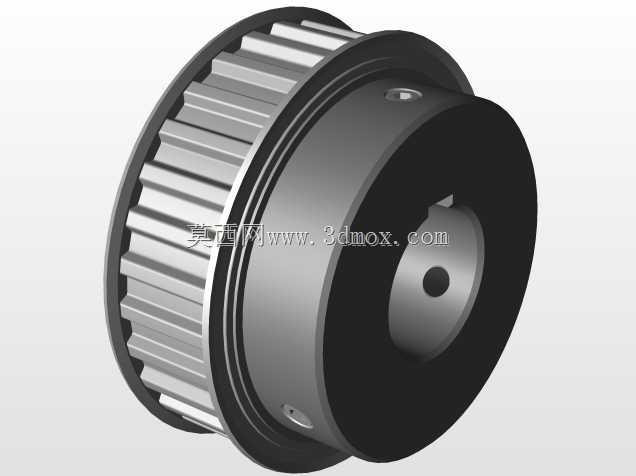

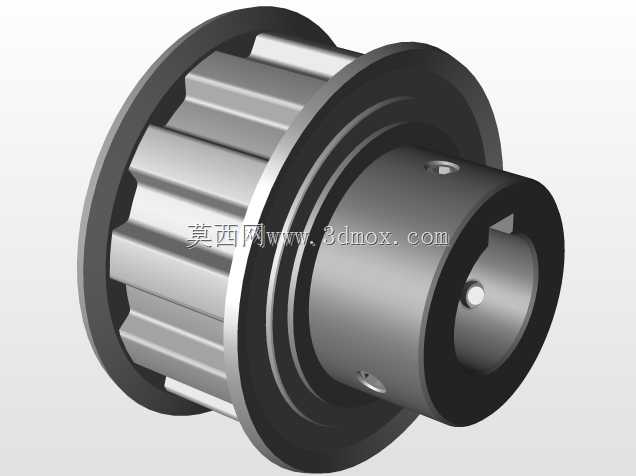

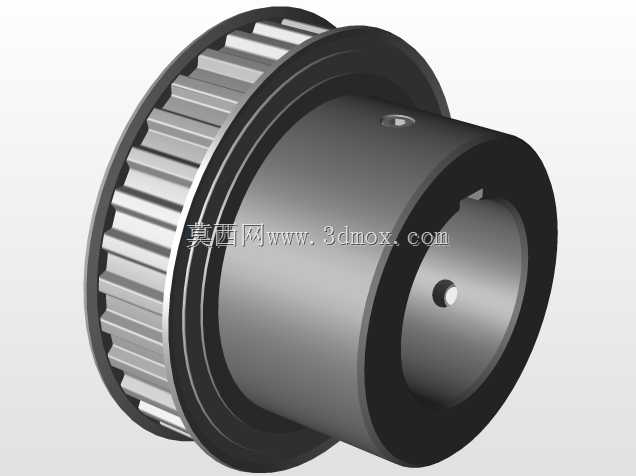

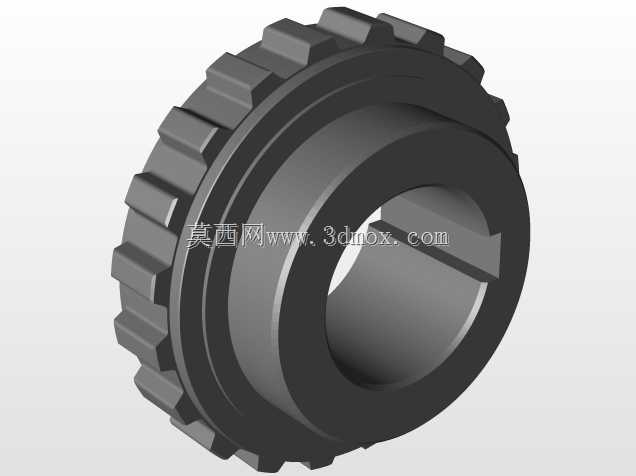

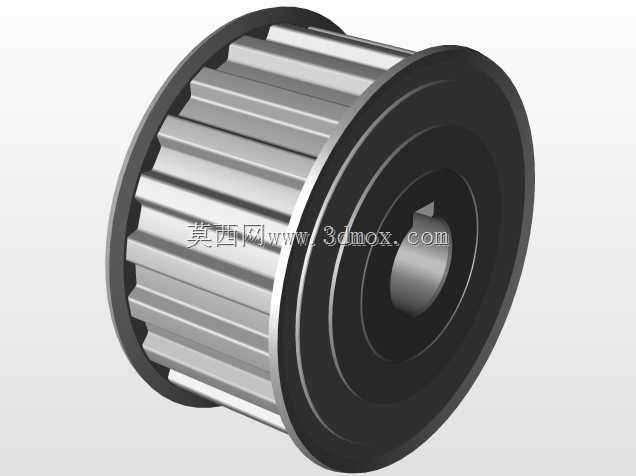

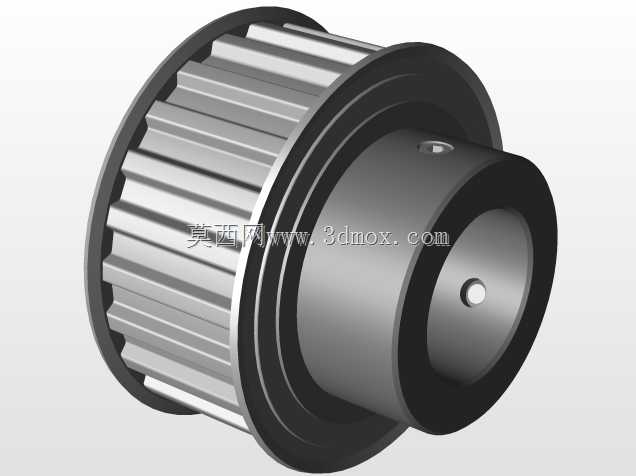

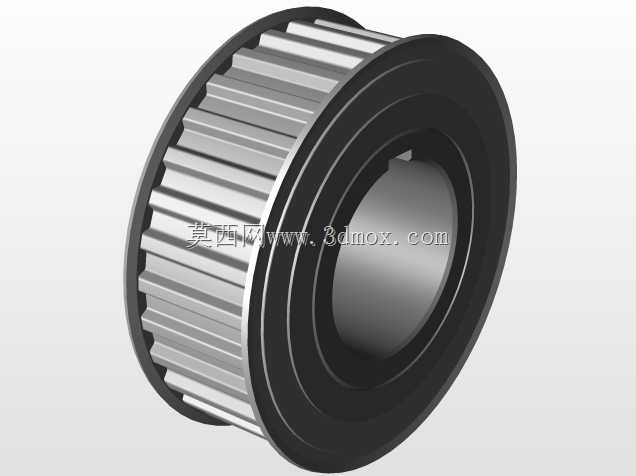

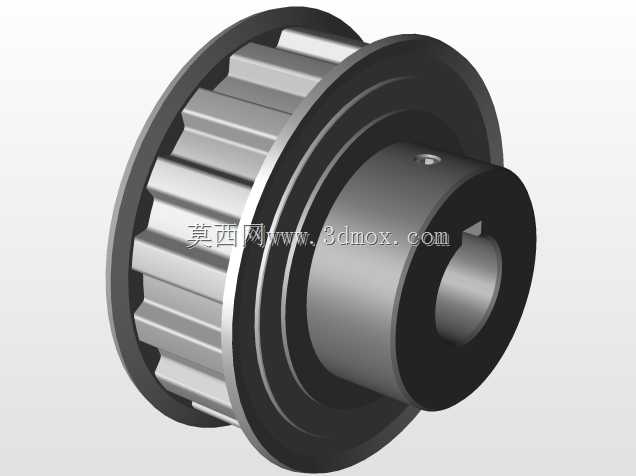

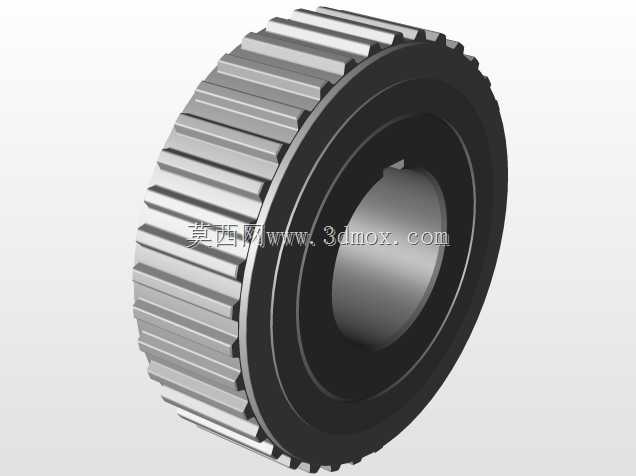

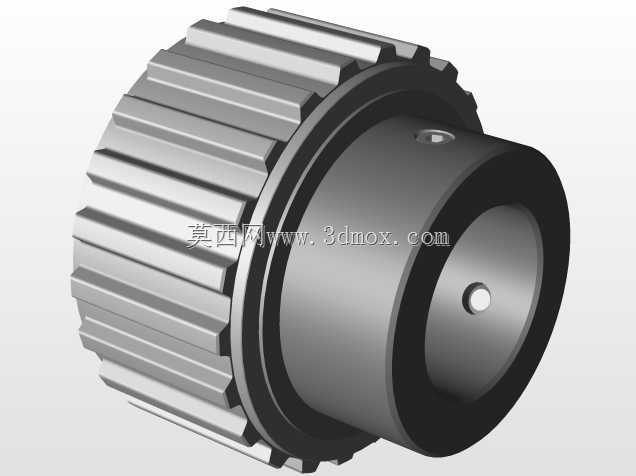

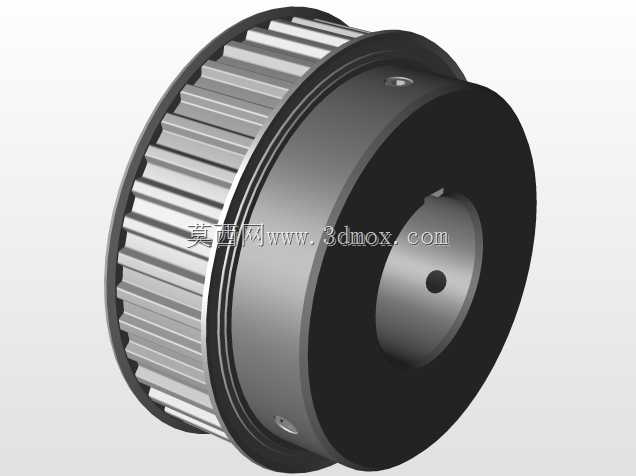

这套传动组件广泛应用于轻工输送设备、小型自动化生产线、包装机械、纺织机械等需要精准同步传动的场景中，核心作用是在动力源与执行机构之间传递旋转扭矩，同时保证传动比恒定，避免普通平带传动容易出现的打滑、传动比失准问题，适配不同负载、不同安装空间的动力传输需求。整套组件涵盖了不同齿形、不同材质、不同安装结构的带轮与配套轴类零件，既有金属材质的重载型带轮，适用于中高负载、长期连续运转的传动工位，也有非金属材质的轻载静音带轮，适用于对噪音控制有要求、负载较轻的办公自动化设备、小型食品加工设备工位。从设计思路来看，整套组件采用模块化配置逻辑，可根据实际传动需求匹配对应的齿数、节圆直径、轮毂长度以及内孔安装尺寸，无需从零开始进行带轮的参数化建模，大幅缩短传动系统的设计周期。不同结构的带轮分别适配不同的安装场景：带凸台的带轮适用于轴端悬臂安装的工位，能够通过凸台定位保证带轮与轴的同轴度，避免运转过程中出现皮带跑偏的问题；无凸台的宽幅带轮适用于双支撑轴的中间安装工位，可适配更宽的传动皮带，传递更大的扭矩；带挡边的带轮则适用于高速运转的传动场景，能够限制皮带在运转过程中的轴向窜动，提升传动系统的运行稳定性。在安装边界设计上，不同规格的带轮均预留了标准的键槽安装位与紧定螺钉孔，可适配不同直径的传动轴，安装时只需保证带轮端面与轴的垂直度，调整好主从动轮的中心距与皮带张紧度即可完成装配，无需额外定制复杂的连接结构。金属材质带轮的表面做了氧化或发黑处理，能够提升零件的防锈能力与表面耐磨性，延长零件的使用寿命；非金属材质带轮采用自润滑性能较好的工程塑料加工而成，运转过程中无需额外添加润滑脂，维护成本更低，同时能够有效降低传动过程中的啮合噪音，提升设备的使用体验。整套组件的尺寸参数覆盖了常规轻载到中载传动的常用规格范围，可直接选型用于常规的同步带传动系统设计，也可在此基础上修改参数适配特殊工况的传动需求，帮助设计人员快速完成传动部分的结构搭建，减少重复建模的工作量。
