精密手动螺杆式机械台钳结构设计

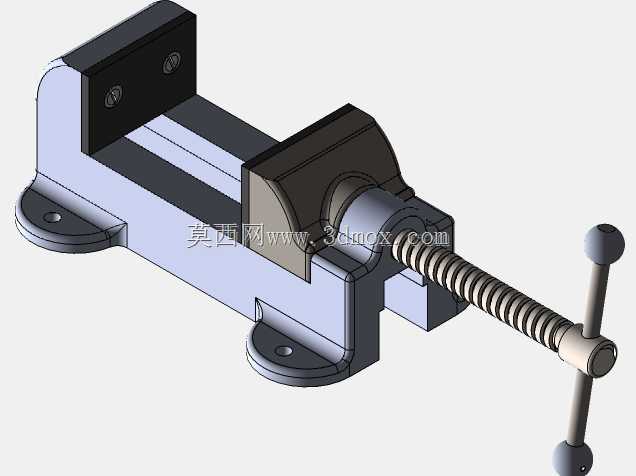

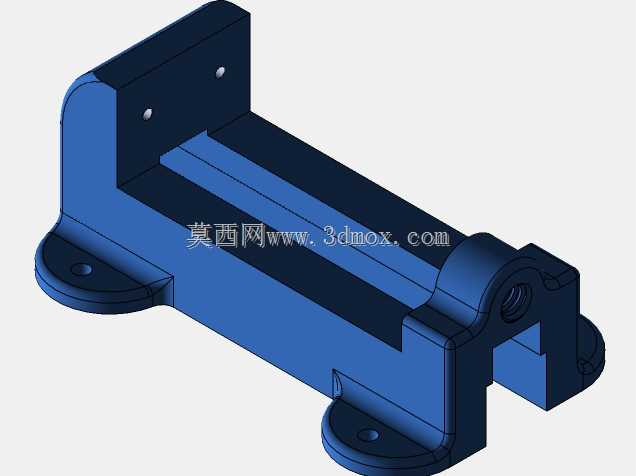

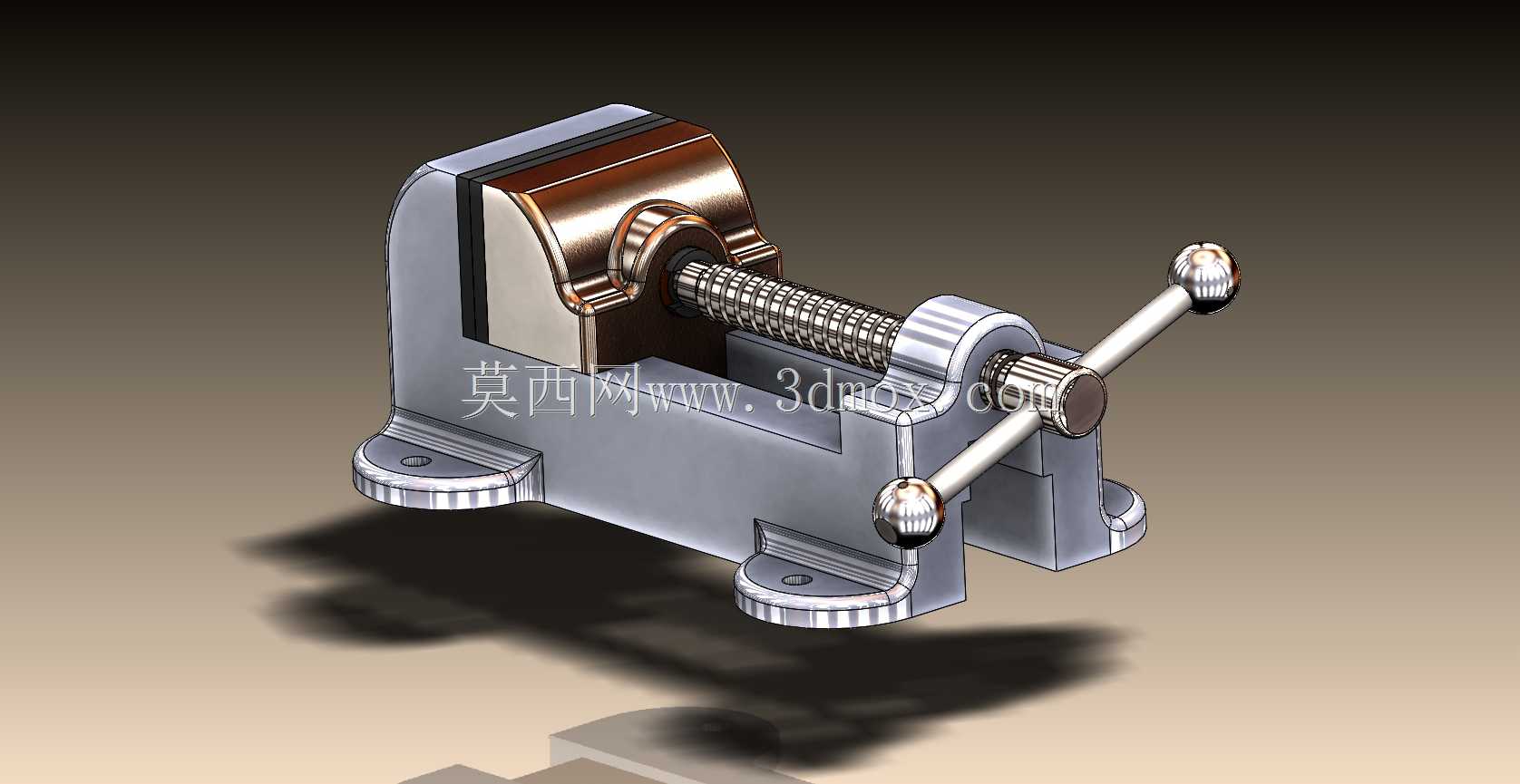

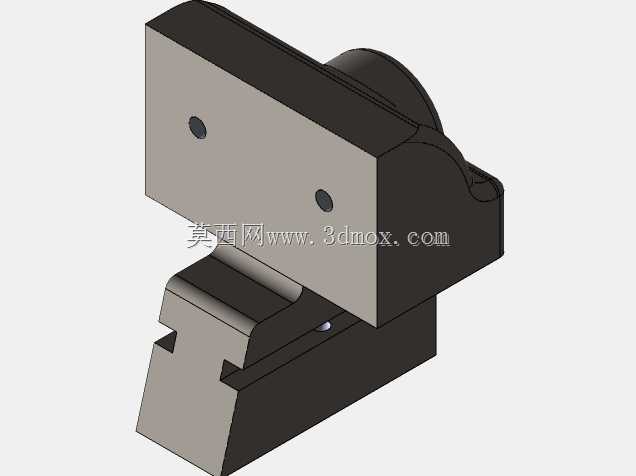

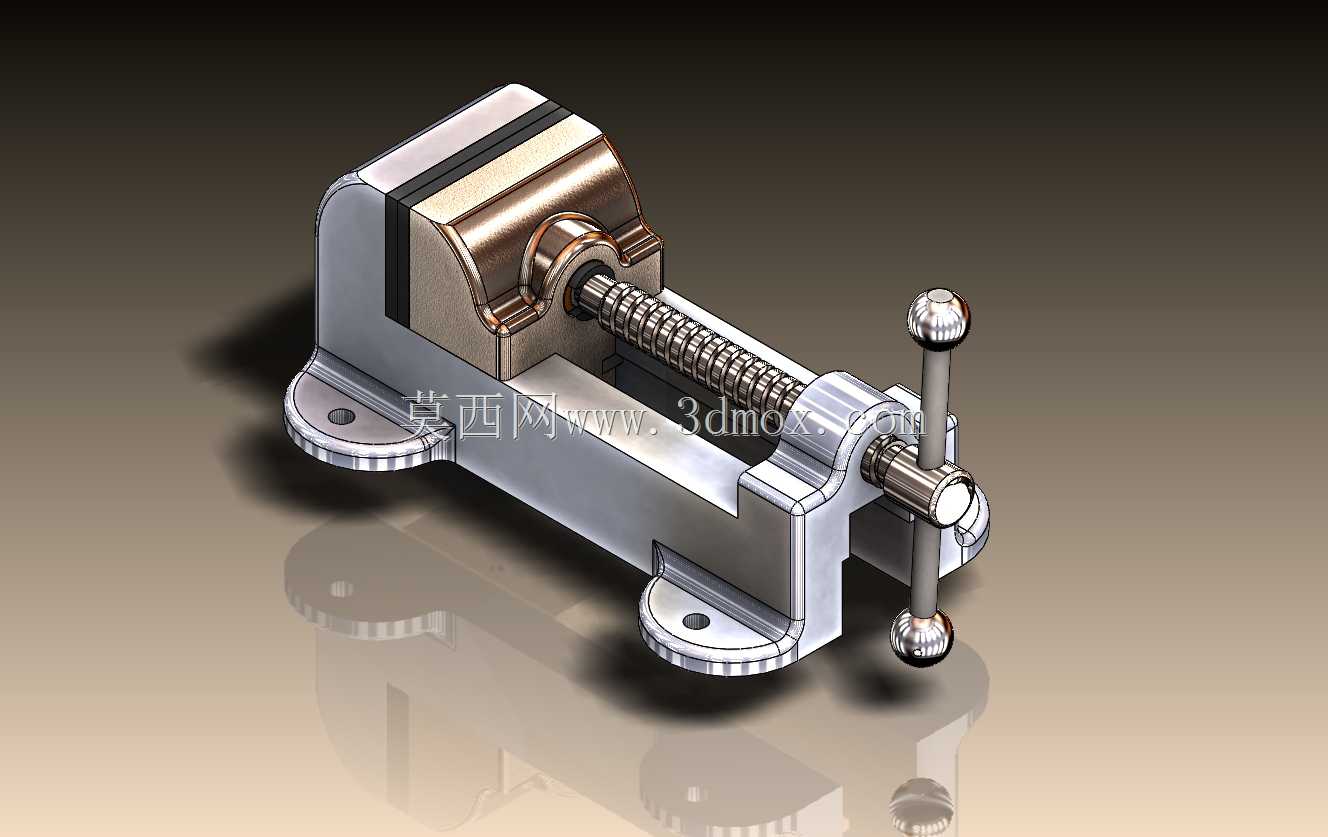

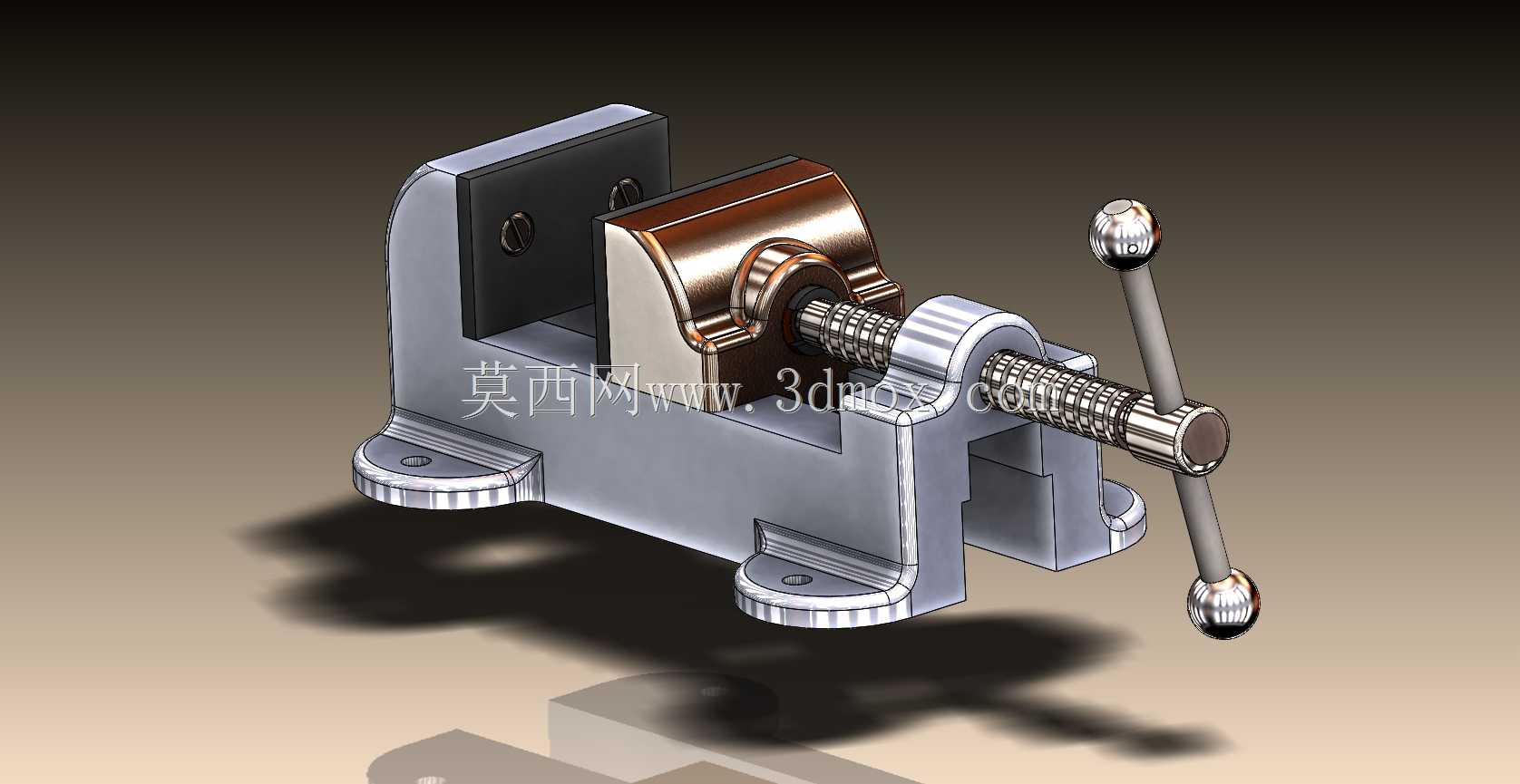

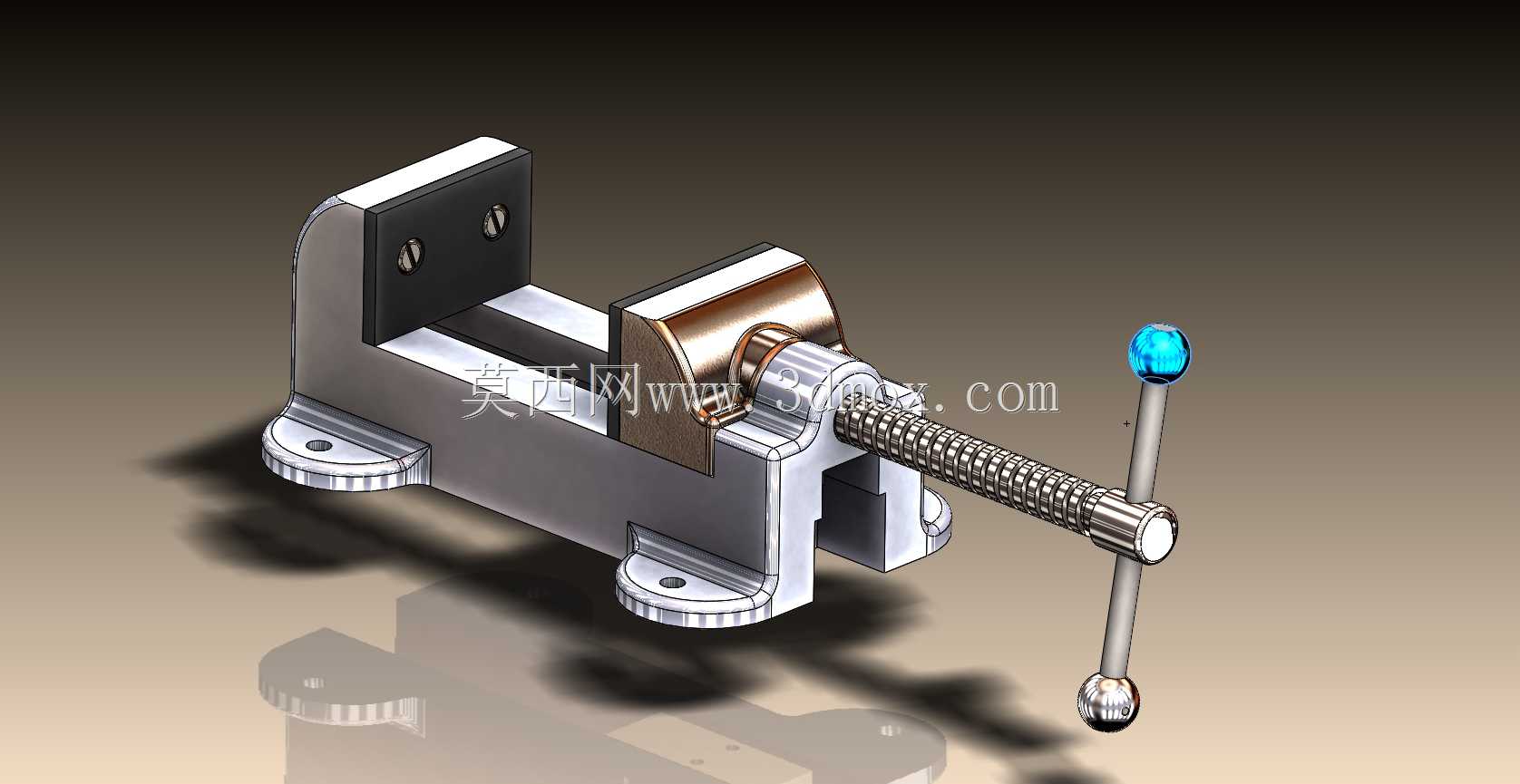

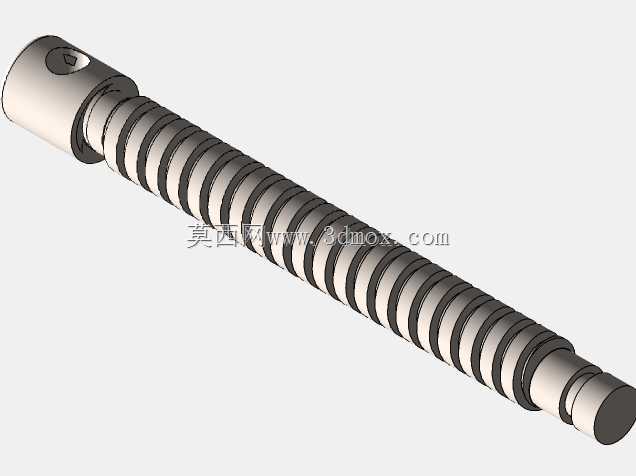

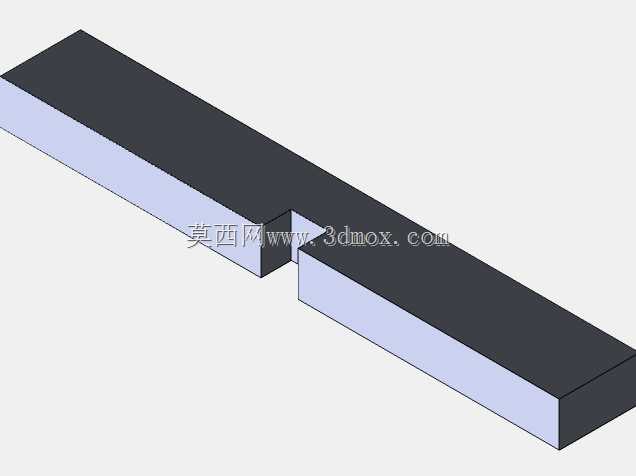

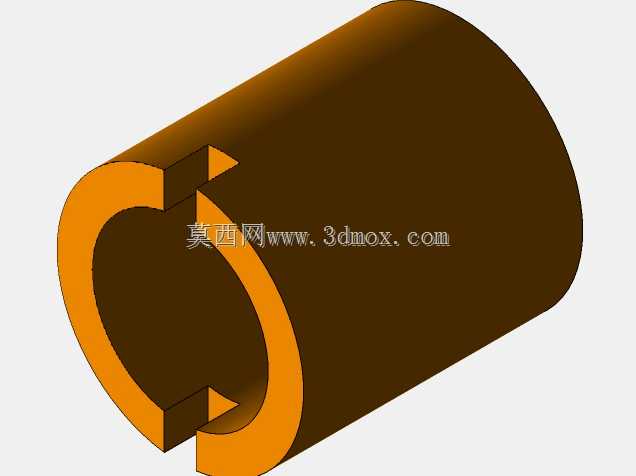

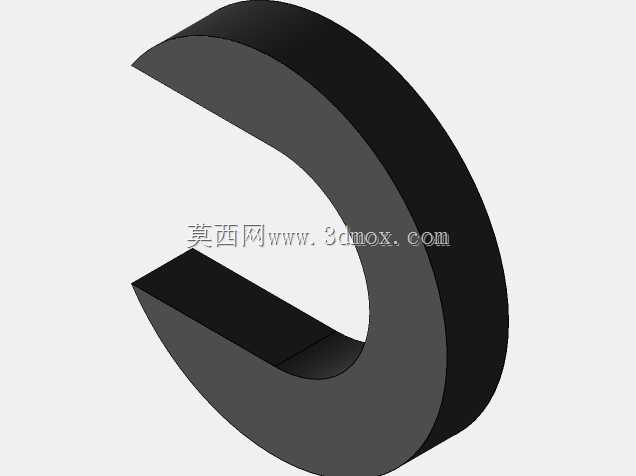

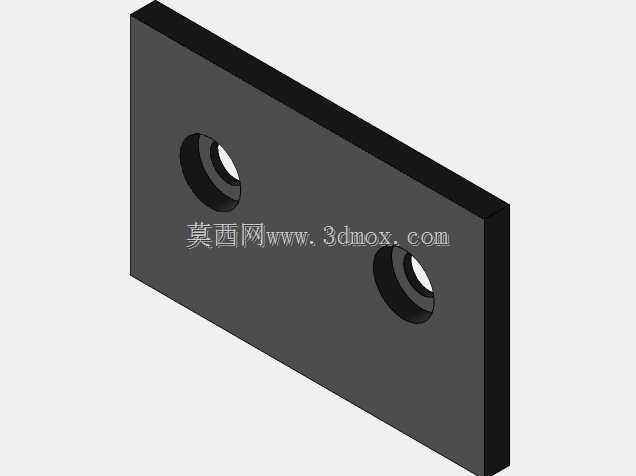

这款手动螺杆式台钳是机械加工、钳工装配、维修作业场景中不可或缺的通用夹持工装，广泛应用于小型零件的锉削、锯切、錾削、攻丝、套丝、零部件拆装、小型工件打磨去毛刺等作业环节，也可作为小型精密零件检测、电子元器件组装、手工模型制作的固定载体，适配家庭维修工坊、职业院校钳工实训台、小型机械加工车间、设备维修站点等多种场景的作业需求。从功能特性来看，该台钳采用经典的螺杆传动夹紧结构，通过转动端部的T型手柄带动梯形丝杆旋转，驱动活动钳身沿固定导轨做直线往复运动，实现钳口的开合与夹紧动作，梯形丝杆具备良好的传动自锁性，夹紧后不会因工件的反作用力出现松脱，夹持稳定性可靠；钳口部位设计有可更换的带齿防滑钳口板，既可以提升对金属工件的夹持摩擦力，避免加工过程中工件移位，也可在夹持软质工件或精加工表面时更换铜质、尼龙材质的软钳口，防止夹伤工件表面。在设计思路上，该台钳整体采用分体式装配结构，固定钳身与底座采用一体化铸造成型后做机加工处理，保证整体结构的刚性与承重能力，活动钳身与固定钳身的配合导轨采用燕尾槽结构，配合间隙经过合理设计，既保证活动钳身滑动顺畅无卡滞，又能控制钳口的上下、左右晃动量，保障夹持精度；底座设计有两个带沉孔的安装耳位，可通过螺栓将台钳整体固定在钳工工作台、工装台面之上，安装后整体重心偏低，夹紧作业时不会出现晃动倾覆的问题。从安装边界与尺寸适配来看，该台钳属于小型台式虎钳范畴，底座安装孔的孔距适配常规钳工台的预留安装位，钳口最大张开量可满足常规小型机械零件、维修工件的夹持需求，整体外形尺寸紧凑，不会占用过多工作台面空间，钳身高度设计符合人体工程学作业高度，操作人员站立或坐姿作业时都能保持舒适的操作姿态，长时间进行钳工作业也不易产生疲劳。整体结构没有冗余的复杂部件，日常维护仅需定期给丝杆、导轨配合部位加注润滑脂即可，使用寿命长，夹持力调节范围宽泛，既可以通过轻转手轮实现薄小零件的轻柔夹持，也可以通过加力转动手柄实现大夹持力锁紧，满足不同材质、不同加工工序的工件固定需求。
