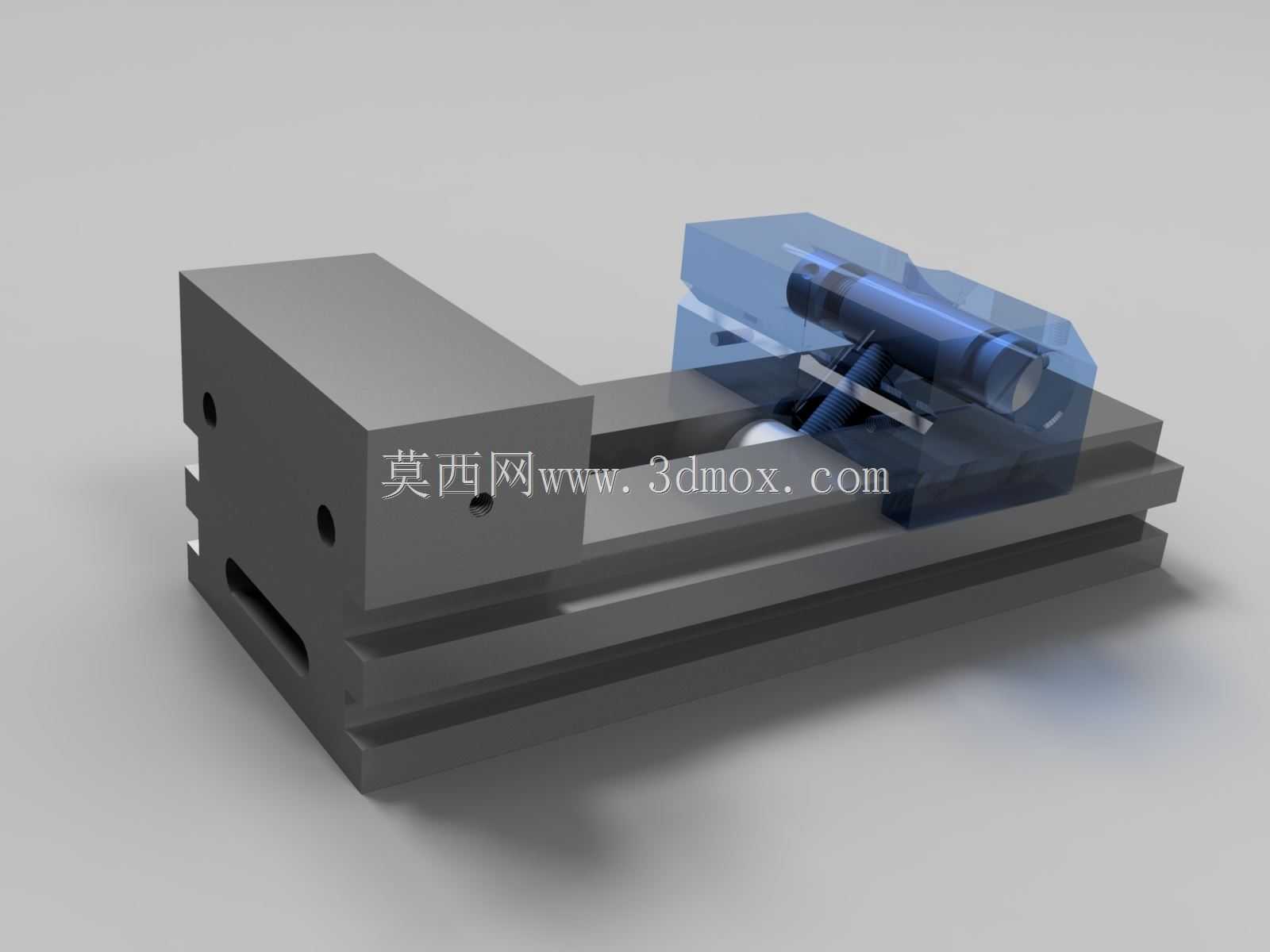

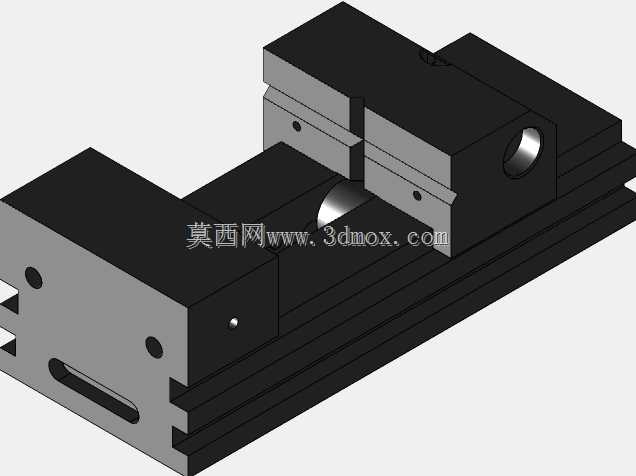

高精密下拉式机用夹紧虎钳结构设计

这款下拉式精密虎钳是面向高精度机加工场景打造的专用装夹工装，主要应用于CNC加工中心、精密磨床、慢走丝线切割等对装夹定位精度有严苛要求的加工工序中，能够完成小型精密零件、硬质合金工件、薄壁异形件的稳定夹持作业，解决普通平口钳装夹时工件上浮、夹持力分布不均导致的加工尺寸超差、工件变形等常见问题。在实际生产场景中，这类虎钳常配合机床工作台的T型槽完成固定安装，可实现单工位独立装夹，也可多台并排排布组成多工位装夹阵列，适配批量精密零件的连续加工需求，尤其适合模具镶件、精密五金零件、航空航天小型结构件的精加工工序，能够有效降低装夹找正的辅助时间，提升加工过程的稳定性。从功能特性来看，这款虎钳采用下拉式夹紧结构，夹紧力的作用方向垂直向下指向钳体底座，在夹紧过程中会带动工件向定位基准面持续下压，彻底避免普通虎钳夹紧时工件翘起的问题，保证工件定位基准与钳体支撑面完全贴合，重复装夹的定位精度可以控制在微米级区间。钳体整体采用高强度合金工具钢整体加工而成，关键夹持面经过淬火硬化与精密磨削处理，硬度高、耐磨性能优异，长期使用不会出现夹持面凹陷、磨损导致的精度流失问题，活动钳身的导向结构采用一体式矩形导轨配合，导向间隙经过精密配磨，滑动顺畅无旷量，夹紧过程中不会出现钳口偏移、偏摆的问题。从设计思路来看，这款虎钳的结构完全围绕精密装夹的核心需求展开，整体采用对称式布局，钳身主体为一体化箱型结构，刚性充足，能够承受大切削参数加工时的切削力冲击，不会出现钳体变形、振颤的问题。夹紧驱动结构内置在钳体内部，一方面能够避免切削液、金属切屑进入传动结构造成卡滞、磨损，延长工装的使用寿命，另一方面也能够压缩整体外形尺寸，减少虎钳在机床工作台上的占用空间，留出更多的加工行程空间。钳口部分采用可更换式设计，用户可以根据加工工件的外形更换对应结构的钳口，比如软质钳口、异形仿形钳口、V型钳口等，适配不同形状、不同材质工件的装夹需求，无需更换整个虎钳就能拓展装夹适用范围。在外形尺寸与安装边界上，这款虎钳的整体长宽高比例紧凑，底座部分预留了标准的安装沉孔与定位键槽，能够直接适配多数通用机床工作台的T型槽间距，安装时只需将定位卡入工作台T型槽，拧紧安装螺栓即可完成固定，无需额外制作转接板，安装找正便捷。钳身的最大开口行程覆盖常规小型精密零件的装夹尺寸范围，夹紧力可以通过驱动结构进行调节，针对薄壁零件可以调低夹紧力避免夹伤变形，针对重切削加工可以调高夹紧力保证装夹稳定，能够适配不同加工工况的装夹需求。整体结构没有多余的外置突出部件，加工过程中不会与刀具路径产生干涉，能够支持五轴加工中心的多角度联动加工，不会因为工装结构限制刀具的加工角度，充分释放机床的加工能力。
