工业厂房用线型梯形板辊压成型设备

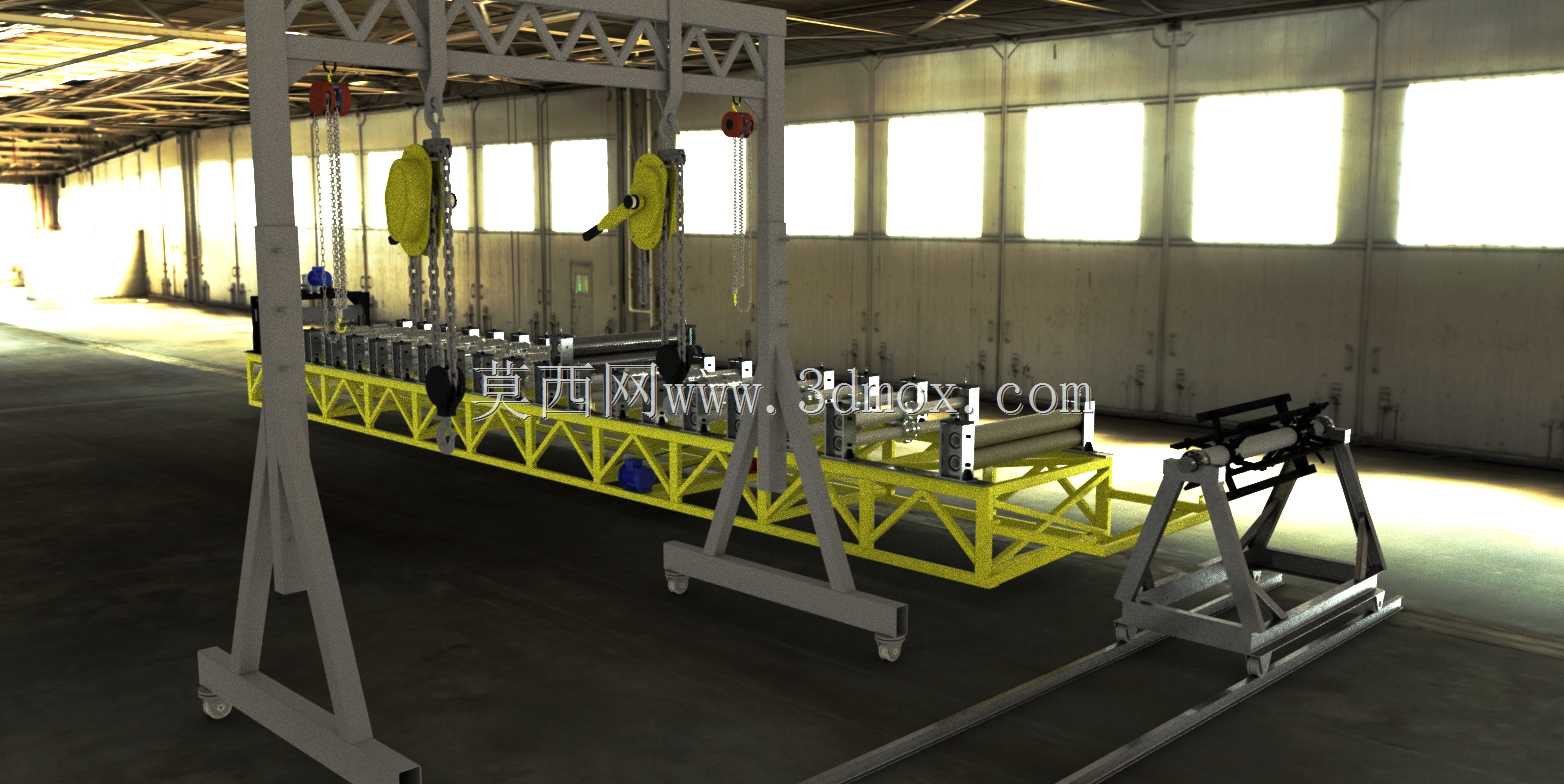

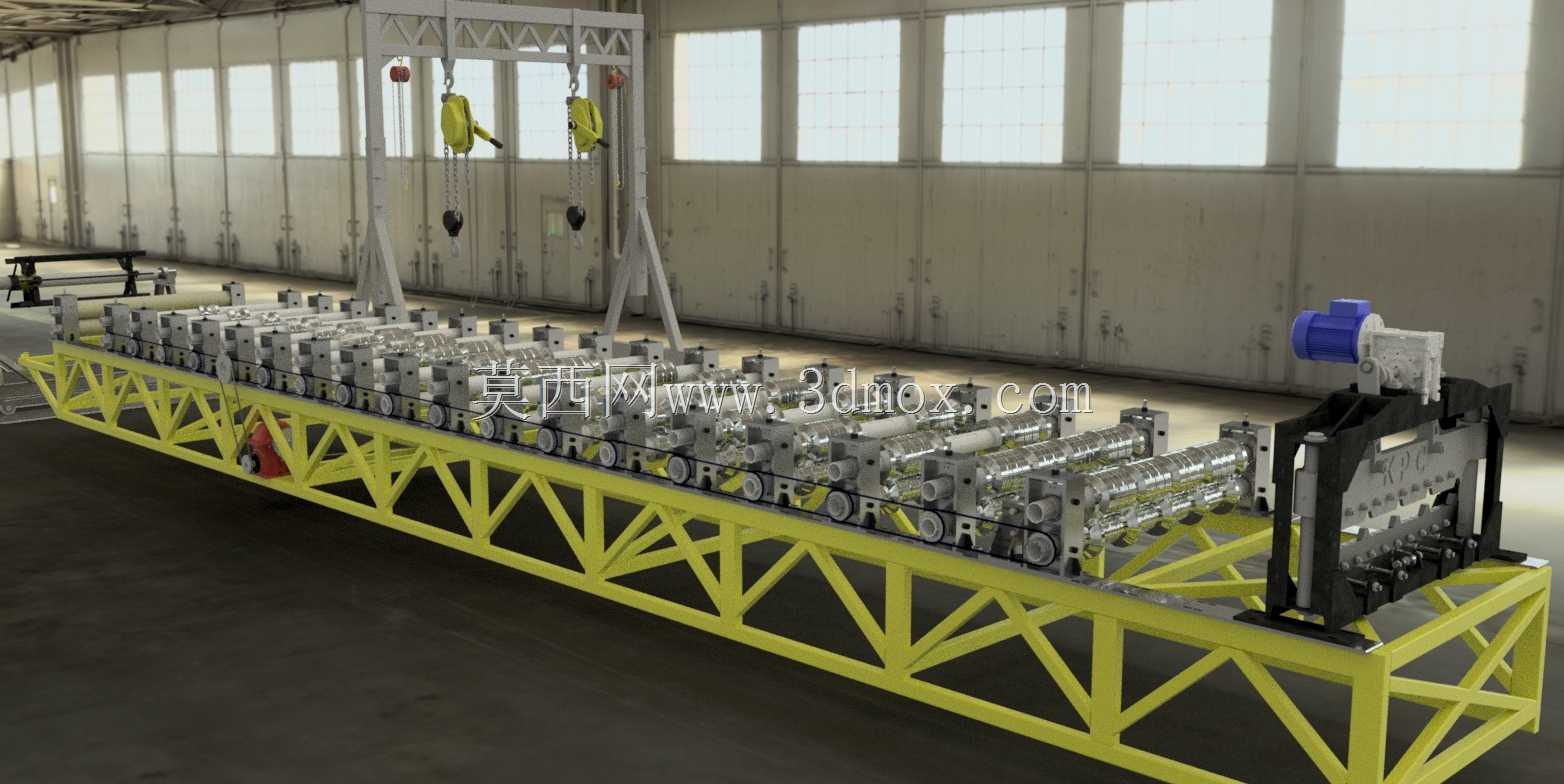

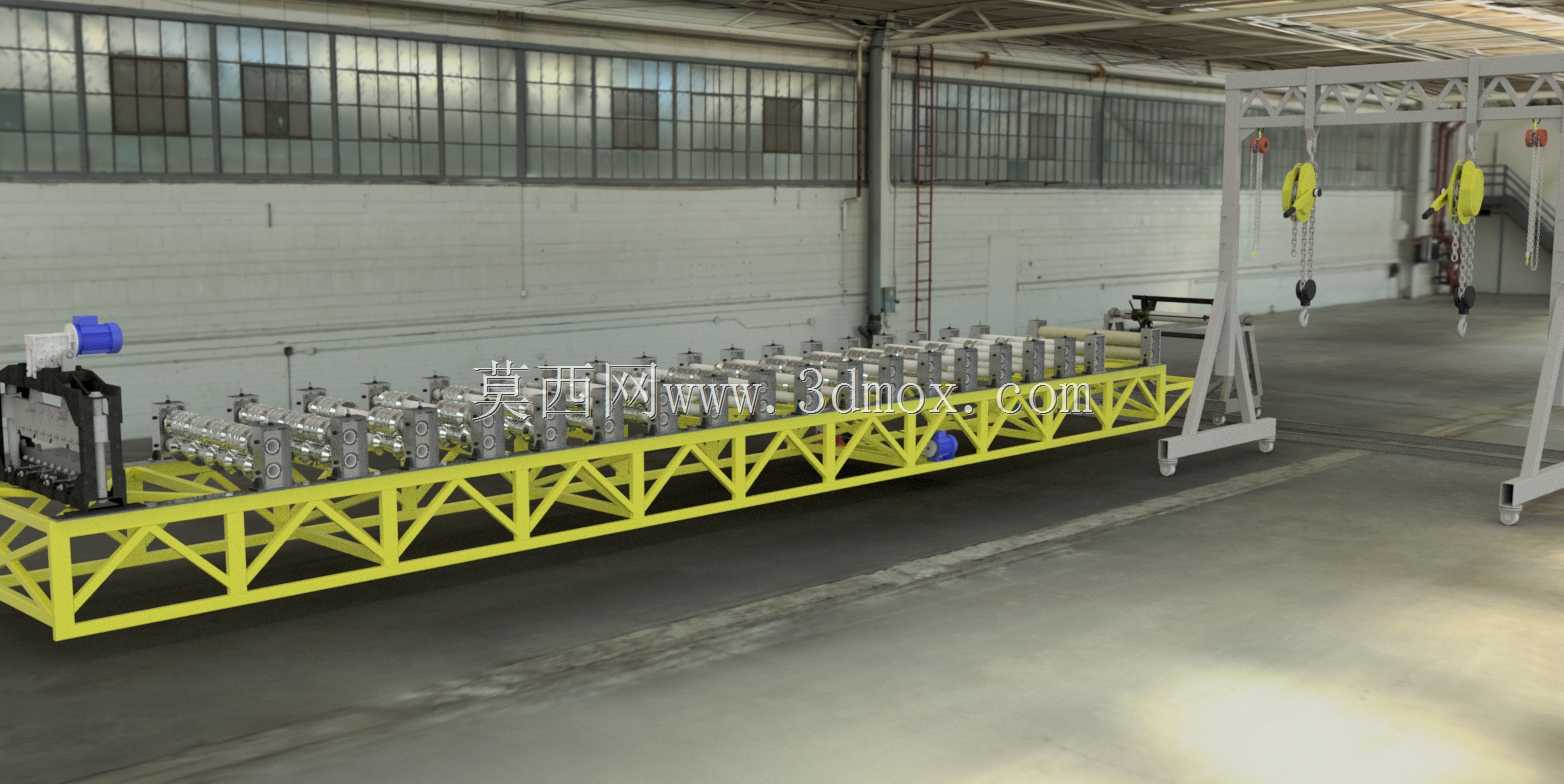

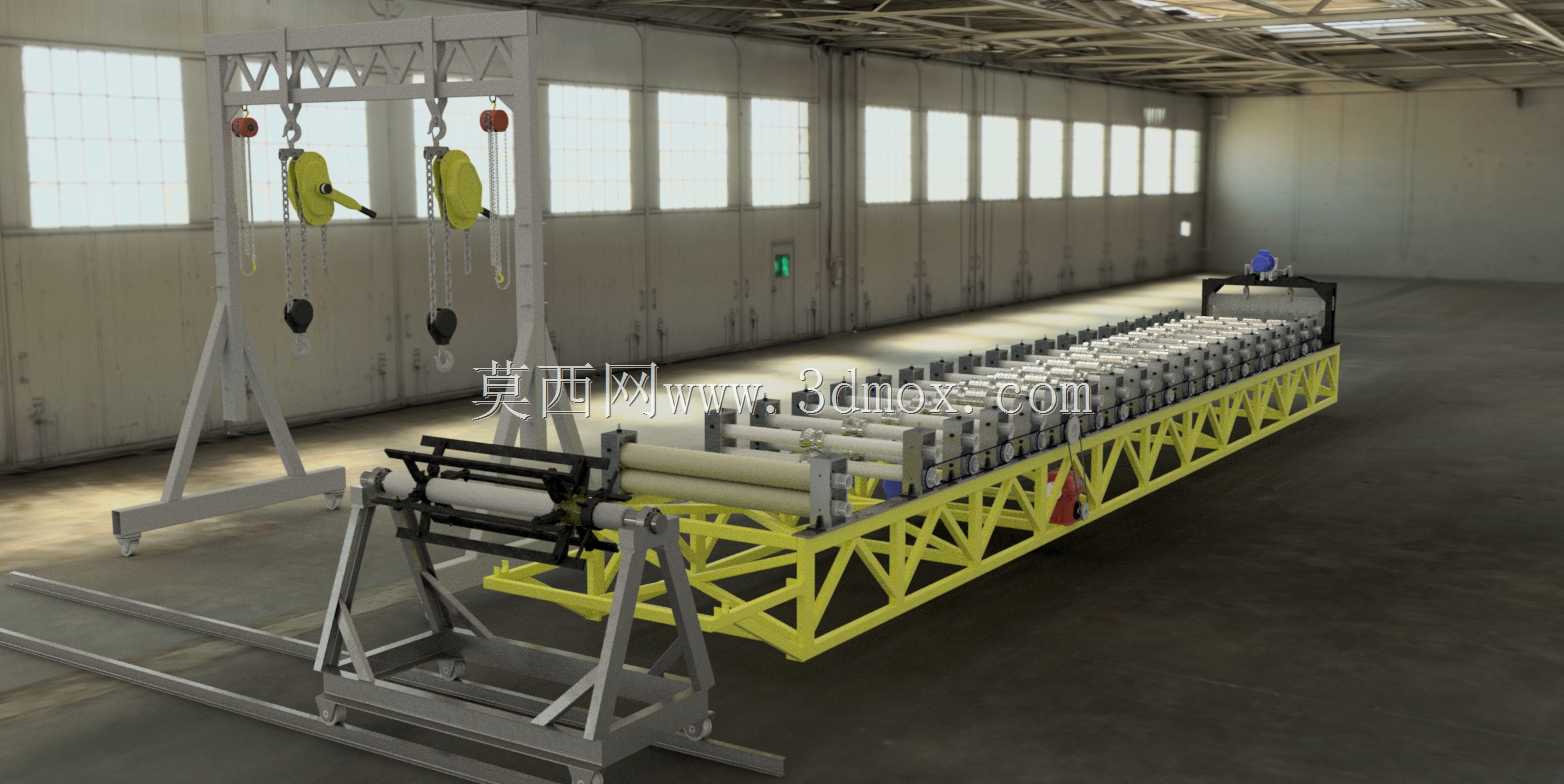

该设备主要应用于钢结构建筑围护板材生产、金属型材加工车间等工业场景，是生产线型梯形压型板的专用核心装备，可将成卷的镀锌钢板、彩涂钢板等金属卷材连续压制成指定截面的梯形板材，产出的板材多用于工业厂房屋面、墙面围护结构，也可应用于仓储围挡、临时建筑搭建等场景，能够满足大跨度建筑对围护板材强度、版型精度的使用需求。设备整体采用长条形卧式布局，主体承载框架采用桁架式结构设计，黄色的桁架底座采用三角形稳定受力结构，在保障整体结构刚性的同时大幅降低设备自重，减少设备安装时的基础承重要求，设备进料端设置有卷材放料承托结构，可适配不同幅宽的金属卷材，放料架搭配导向辊组，能够保证卷材平稳送入成型工位，避免板材偏移造成的版型误差。核心成型段排布有多组成型辊轮，每一组辊轮对应梯形板截面的一个弯折成型步骤，通过辊轮的逐级冷弯挤压，将平整的金属板材逐步压出梯形凸起与加强筋结构，过程中无需对板材进行加热，可有效避免金属板材表面涂层破损，保障成品板材的防腐性能与外观质量。设备出料端设置有定长切断与成品承托结构，可根据生产需求将连续成型的板材裁切为指定长度，裁切工位配备定位挡块，可将板材长度误差控制在极小范围内，满足现场拼装的尺寸精度要求。设计过程中充分考虑了生产操作的安全性，所有传动辊组的驱动单元均做了防护遮挡处理，外露的旋转部件全部加装安全护罩，避免操作人员误触引发安全事故，同时设备两侧预留了足够的操作维护空间，方便日常对辊轮间隙进行调整、对传动部件进行润滑保养。设备整体安装时需保证底座水平度，进料端与放料架的中心对齐偏差需控制在合理范围内，避免长期运行过程中出现板材跑偏、辊轮偏磨的问题，设备两侧预留不小于一米的操作通道，方便操作人员上下料、调整参数以及处理生产过程中的异常情况，设备整体长度可根据成型道次进行适配调整，可满足不同版型梯形板的生产需求，成型速度可根据板材厚度、材质进行灵活调节，适配不同生产节拍的加工需求。
