液压驱动双工位金属板材折弯加工设备

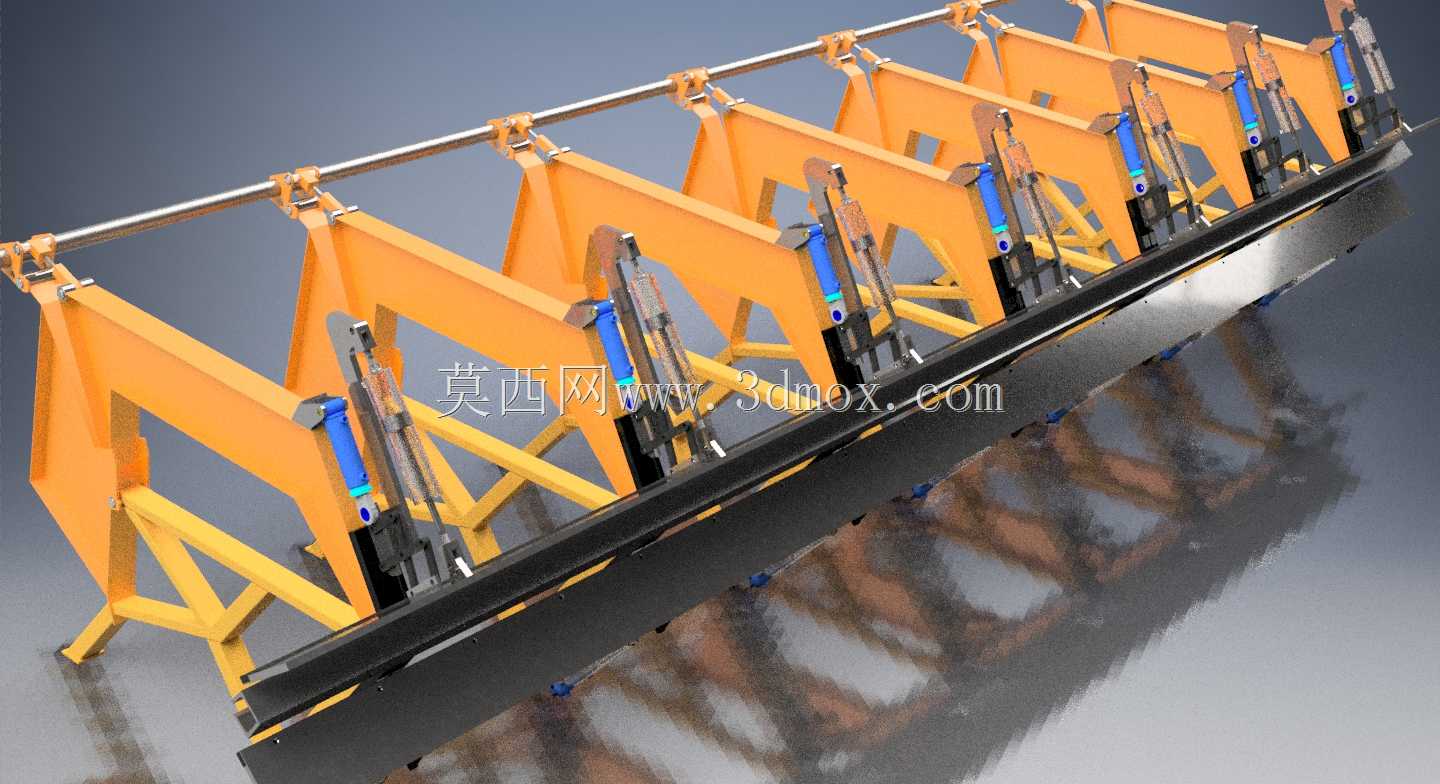

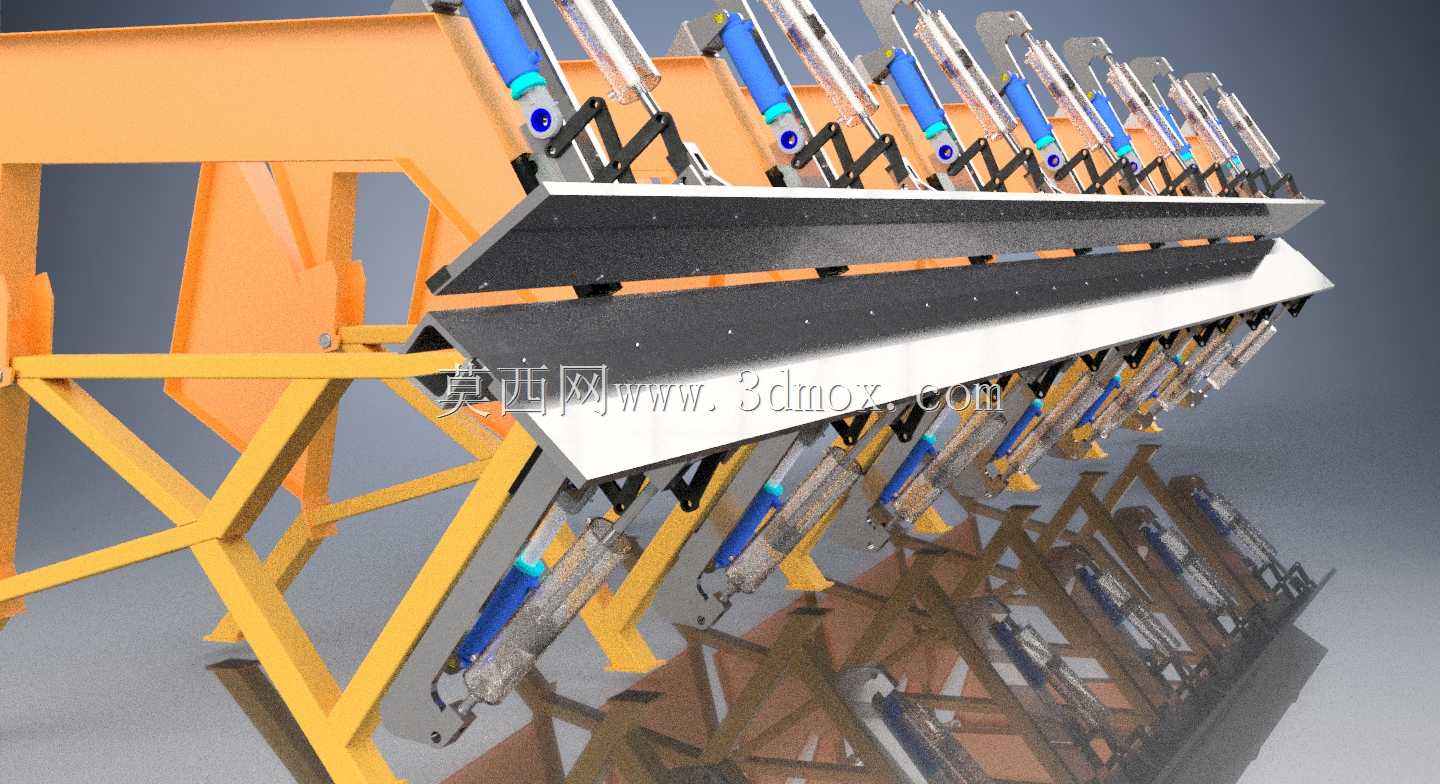

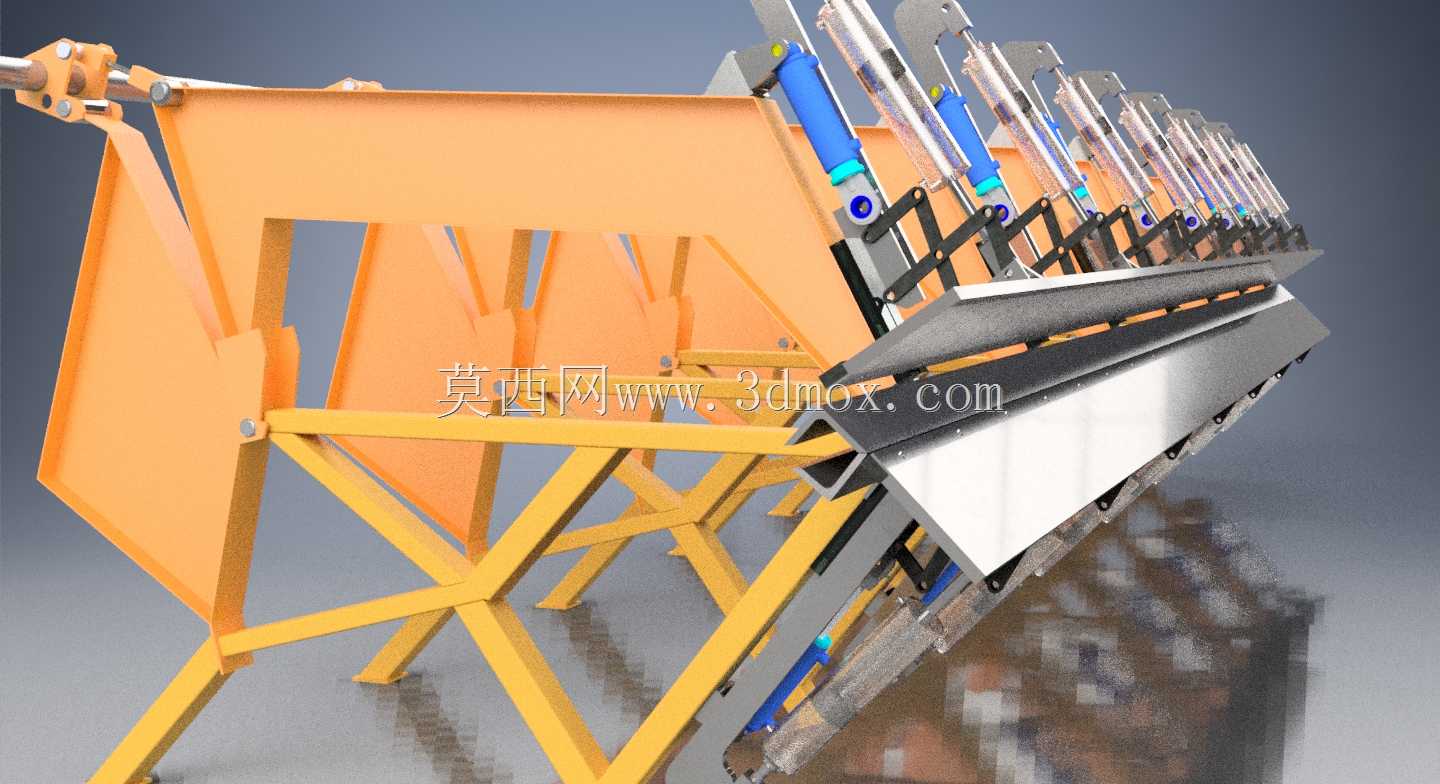

这款液压双面板料折弯设备，主要面向钣金加工、钢结构预制、金属围护构件生产等场景，可适配不同厚度的碳钢板、镀锌板、铝合金板等常见金属板材的折弯成型作业，在通风管道加工、配电箱壳体生产、建筑装饰金属构件加工、小型钢结构件预制等生产环节中，能够替代传统人工折弯与单工位折弯设备的不足，实现同批次板材的双向折弯工序连续作业，减少工件翻面转运的辅助时间，有效提升中小批量钣金件的加工效率。设备整体采用框架式焊接机身结构，主体支撑框架采用交叉式桁架布局，能够在设备满负载作业时分散折弯反作用力带来的结构应力，避免机身长期受力出现形变，保障折弯作业的精度稳定性。设备的折弯执行端采用多组液压驱动单元沿作业长度方向等距排布，每个驱动单元配套独立的压合传动结构，可根据待加工板材的长度、厚度灵活调整参与作业的驱动单元数量，适配不同规格工件的折弯压力需求，避免压力输出冗余造成的能源浪费，同时也能防止局部压力不足导致的折弯角度不均问题。双工位的结构设计让设备可同时完成两个不同折弯角度的工序作业，操作人员可在一侧工位完成上下料操作时，另一侧工位同步执行折弯压合作业，大幅压缩工序间的等待间隙。设备的安装边界充分考虑车间常规作业空间需求，机身底部预留标准的地脚安装孔位，可直接固定在硬化处理的车间地面上，无需额外制作复杂的混凝土安装基础，设备两侧预留足够的工件上下料操作空间，适配常规板材的转运作业动线，作业端的安全防护结构采用开合式设计，既能够在作业时阻隔操作人员误触运动部件，也可在设备调试、维护时快速开启，方便调整折弯模具、检修液压管路。设备的液压管路采用沿机身框架内侧排布的设计，既避免管路外露受到工件剐蹭损坏，也能让整体设备外观更规整，减少车间积尘对管路接头的侵蚀，延长液压元件的使用寿命。折弯作业的压合面采用分段式模具安装结构，可根据工件的折弯形状需求快速更换不同规格的折弯模具，适配折边、压筋、圆弧折弯等不同的成型需求，无需对设备主体结构进行大幅改造，能够快速切换生产任务，适配多品种小批量的钣金加工生产模式。
