双辊式薄材压延轧制机构结构设计

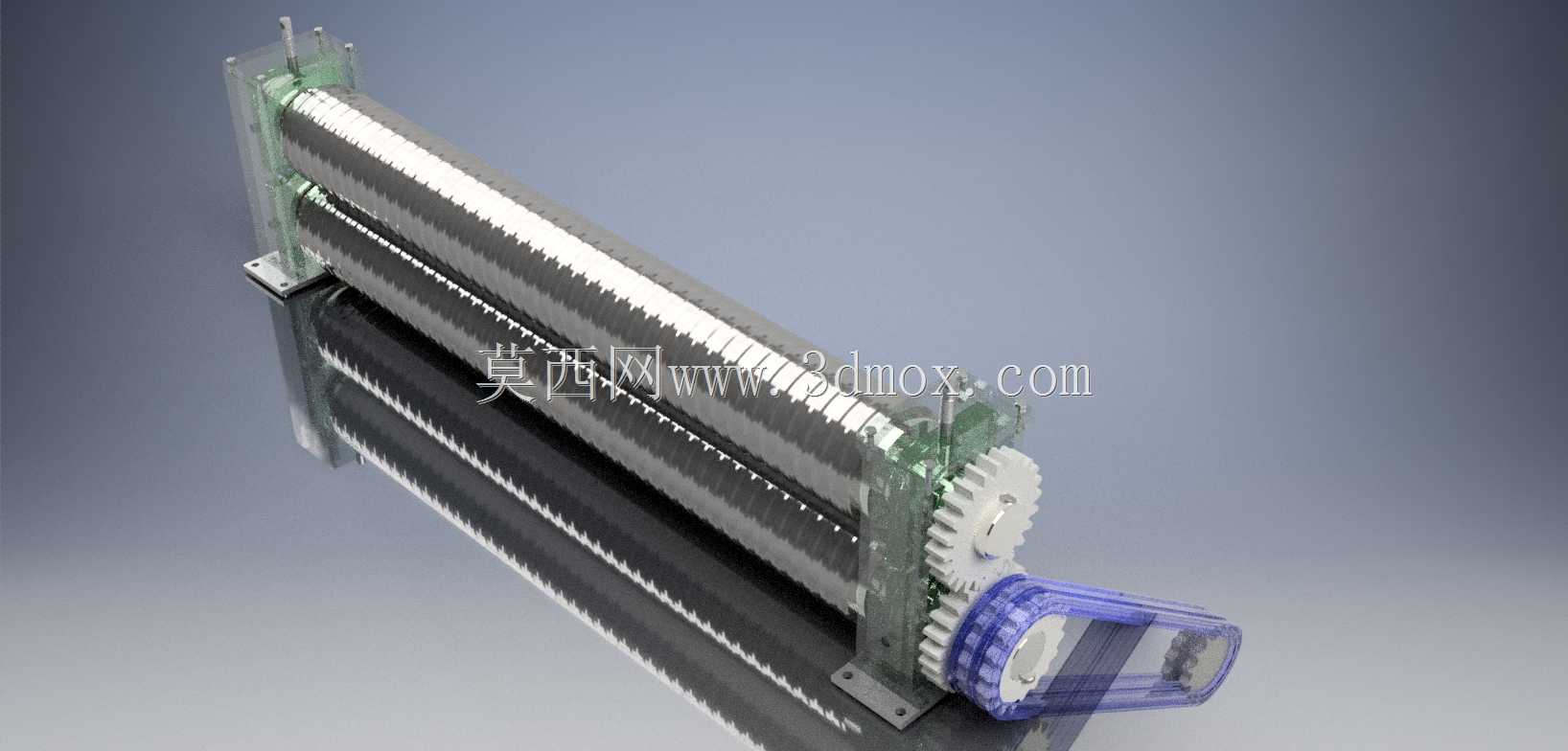

　　这套双辊压延轧制结构，主要面向金属薄带、柔性片材的连续压制作业场景，常见于小型五金带材校平、铝箔初轧、高分子薄片压延的前端工序，也可适配实验室小批量材料轧制试验的工装需求，区别于大型工业轧机的重载配置，该结构更侧重小载荷下的辊缝精度控制与传动平稳性，适合窄幅薄材的连续加工工况。从结构布局来看，核心作业单元为上下平行布置的两根光面压辊，辊身采用通体圆柱结构，表面做高光洁度处理，避免压延过程中在薄材表面留下压痕或划伤，辊体两端通过带座轴承固定在立式安装支架上，支架采用双侧立板拼接结构，立板上预留轴承安装位与辊缝调节的腰型孔，可通过调整上辊的安装高度改变两辊之间的工作间隙，适配0.1mm到3mm厚度区间的不同来料加工需求，

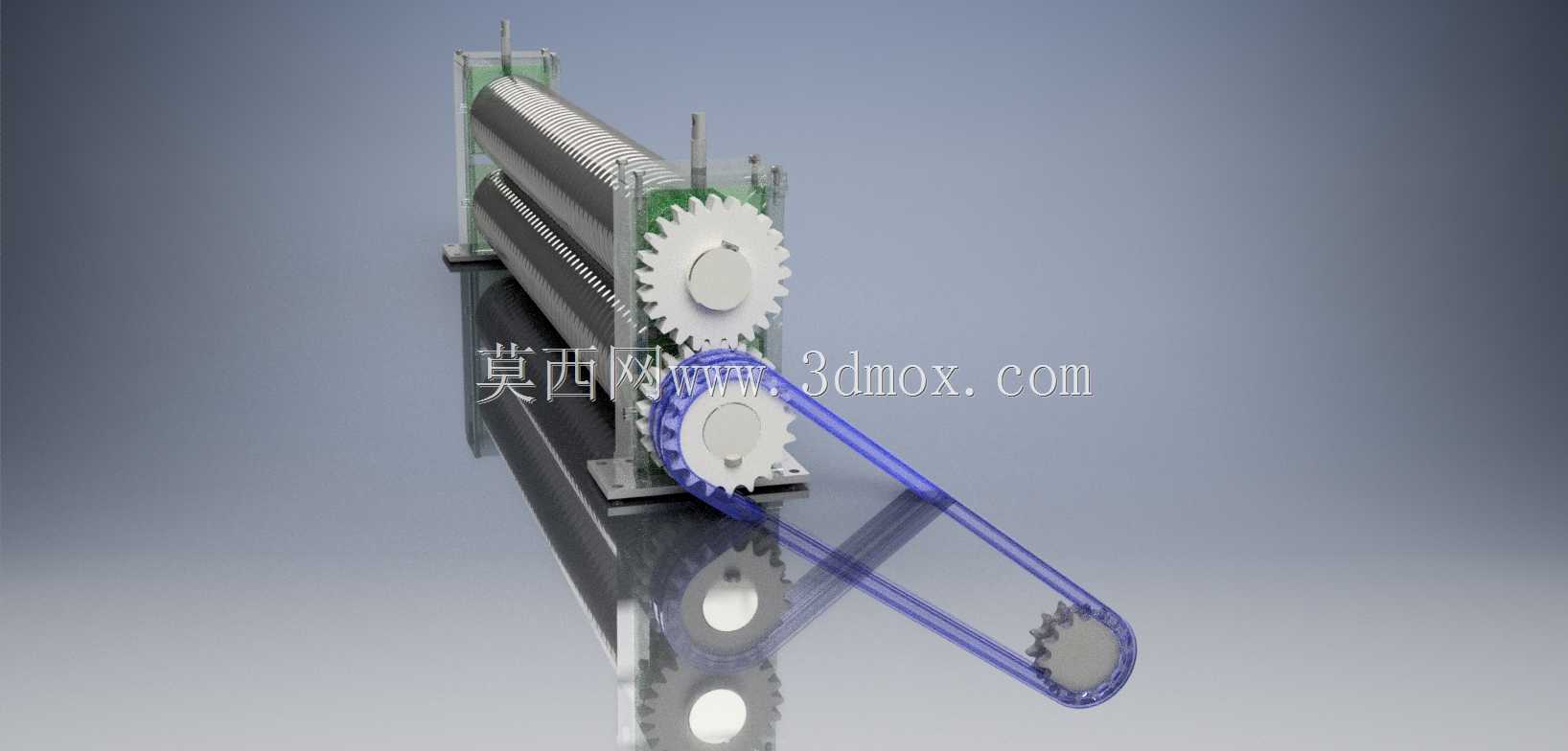

　　安装时需保证两辊的轴线平行度误差控制在0.02mm以内，避免压延后的薄材出现厚度不均、走偏起皱的问题。传动端采用直齿轮啮合传动结构，下辊轴端安装主动齿轮，上辊轴端安装匹配的从动齿轮，齿轮模数根据额定轧制扭矩选取，齿面做淬火处理提升耐磨性能，动力输入侧预留标准轴连接位，可适配手摇驱动或小型减速电机直连，手摇工况下适合小批量试样加工，连接电机后可实现连续自动化压延作业，齿轮传动的同步性可保证上下辊线速度完全一致，避免辊面与来料之间出现相对滑动擦伤材料表面。辊组的出料侧设置透明防护端盖，既可以遮挡传动齿轮避免作业时异物卡入齿隙，也能直观观察齿轮啮合的运行状态，端盖采用快拆结构设计，日常维护时无需拆卸整体支架即可完成齿轮润滑、

　　间隙检查的操作。安装边界方面，整套结构的卧式安装底座预留四个固定螺栓孔，可直接固定在工作台面或配套机架上，整体横向宽度适配300mm以内幅宽的薄材加工，辊身长度与有效作业幅宽匹配，支架整体高度控制在常规工装操作的舒适区间，手动操作时无需额外垫高即可完成进料、辊缝调整的全部操作。设计过程中重点考量了辊系的刚性表现，压辊采用实心轴结构，避免大压下量时出现辊身中部挠曲变形，导致薄材中间厚两边薄的厚度差问题，双侧立板的厚度根据最大轧制力做加强处理，锁紧上辊轴承座的紧固件采用高强度螺栓，保证压延作业时辊缝不会因为载荷波动出现偏移。进料端未设置额外导向结构时，可配套加装简易导料板，导料板的工作面与下辊顶面保持齐平，

　　来料沿导料板送入辊缝即可保证进料方向与辊轴线垂直，减少走偏概率。日常使用中，辊面需要定期做清洁处理，避免残留的金属屑、材料碎屑压入薄材表面造成残次，齿轮啮合处需定期涂抹润滑脂降低传动噪音与齿面磨损，轴承座处预留注油孔，可在不拆解结构的情况下完成轴承润滑保养。该结构的压延力主要来自两辊的间隙挤压，没有额外的液压或气动加压机构，整体结构简单可靠，维护成本低，适合对压下精度要求不是极高的薄材压延、校平、复合压合作业，在小型五金加工、实验室材料制备、教学演示工装等场景都有较高的适配性，建模过程中对所有配合面做了公差匹配，齿轮啮合的侧隙、轴承与轴的配合公差、辊身的径向跳动公差都按照常规机械加工的精度等级设置，加工制造时无需特殊工艺即可实现装配要求，装配后手动盘车应保证辊组转动无卡滞，齿轮啮合无异常噪音，空载转动时辊面的径向跳动不超过0.01mm即可满足使用要求。
