卧式集成化水处理罐体设备结构设计

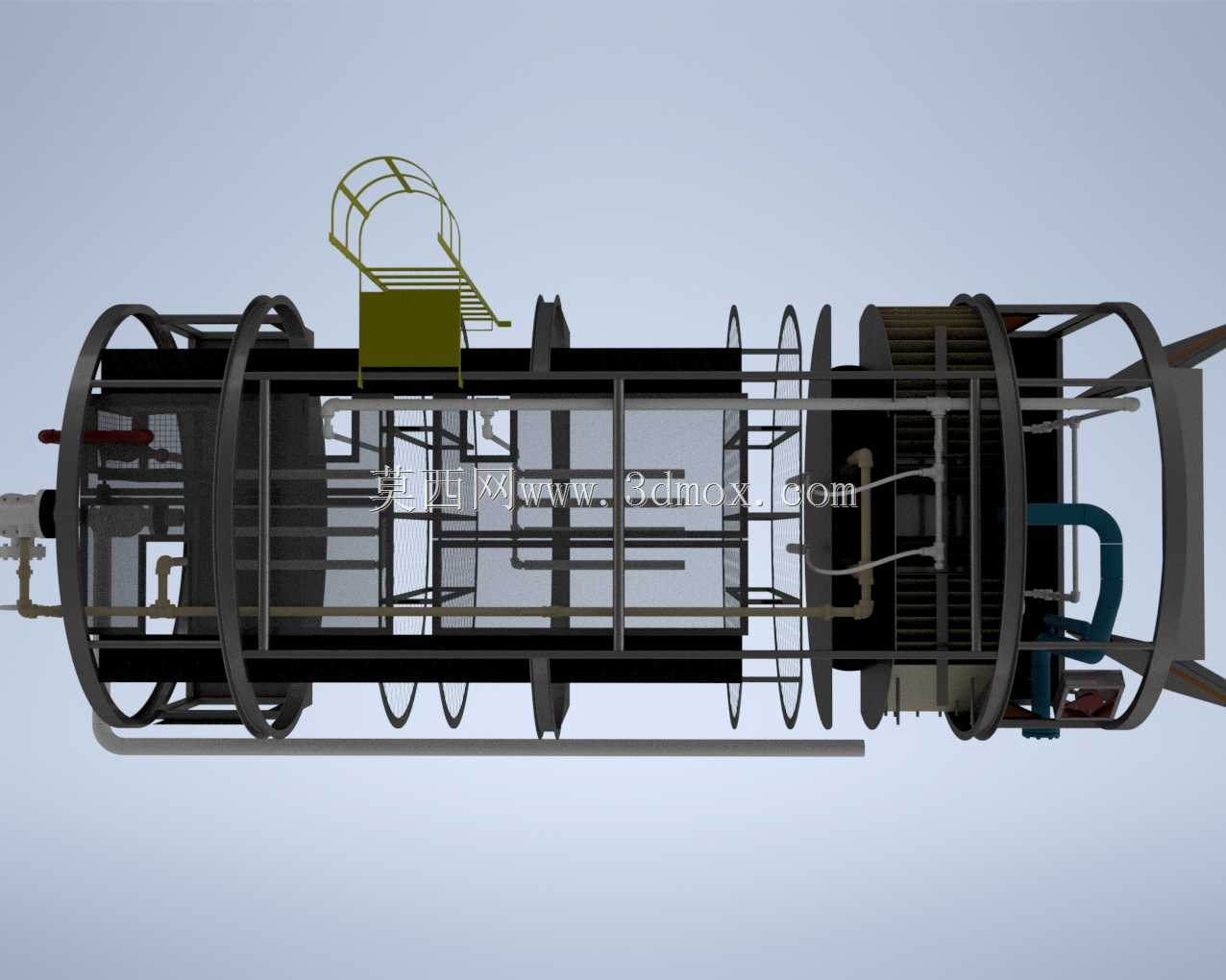

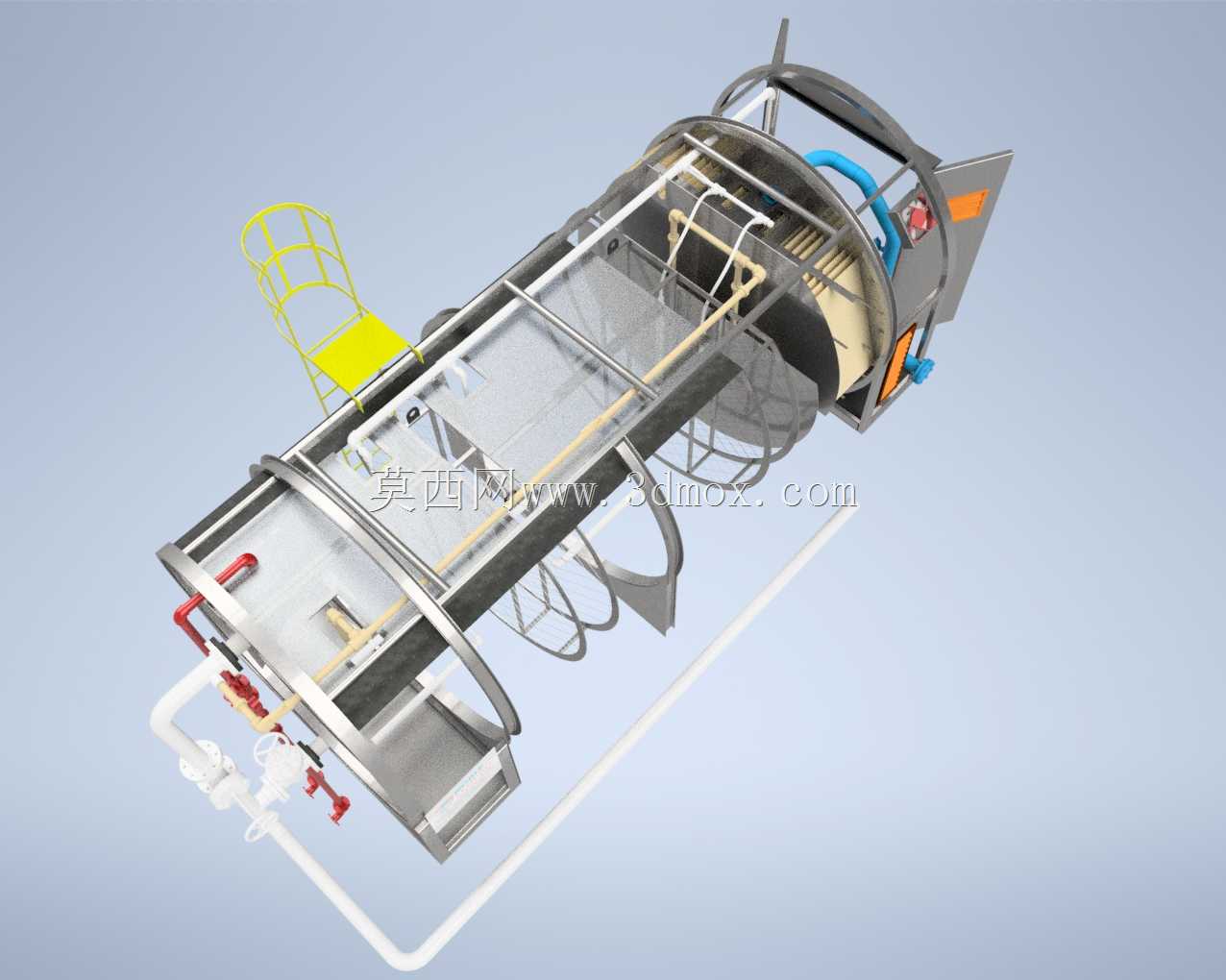

　　这套卧式布置的水处理罐体结构，主要面向中小型分散式污水处理、中水回用以及工业循环水预处理场景，区别于常规立式罐体的占地逻辑，卧式结构能适配层高受限的地下设备间、厂区边角闲置空间，也可直接集成到集装箱式可移动水处理站中，无需额外搭建高层操作平台，降低现场基建的配套成本。从结构组成来看，主体承压罐体采用环向加强筋圈做刚度补强，避免长筒身卧式放置时因自重、内部水体静载荷出现筒壁下凹变形，筋圈间距经过载荷校核，既满足满水工况下的挠度控制要求，也不会过度增加筒体整体重量。罐体顶部设置的黄色检修爬梯，直接焊接固定在顶部操作平台的支撑框架上，爬梯踏步做了防滑折弯处理，侧边护圈高度符合工业操作平台的安全防护要求，

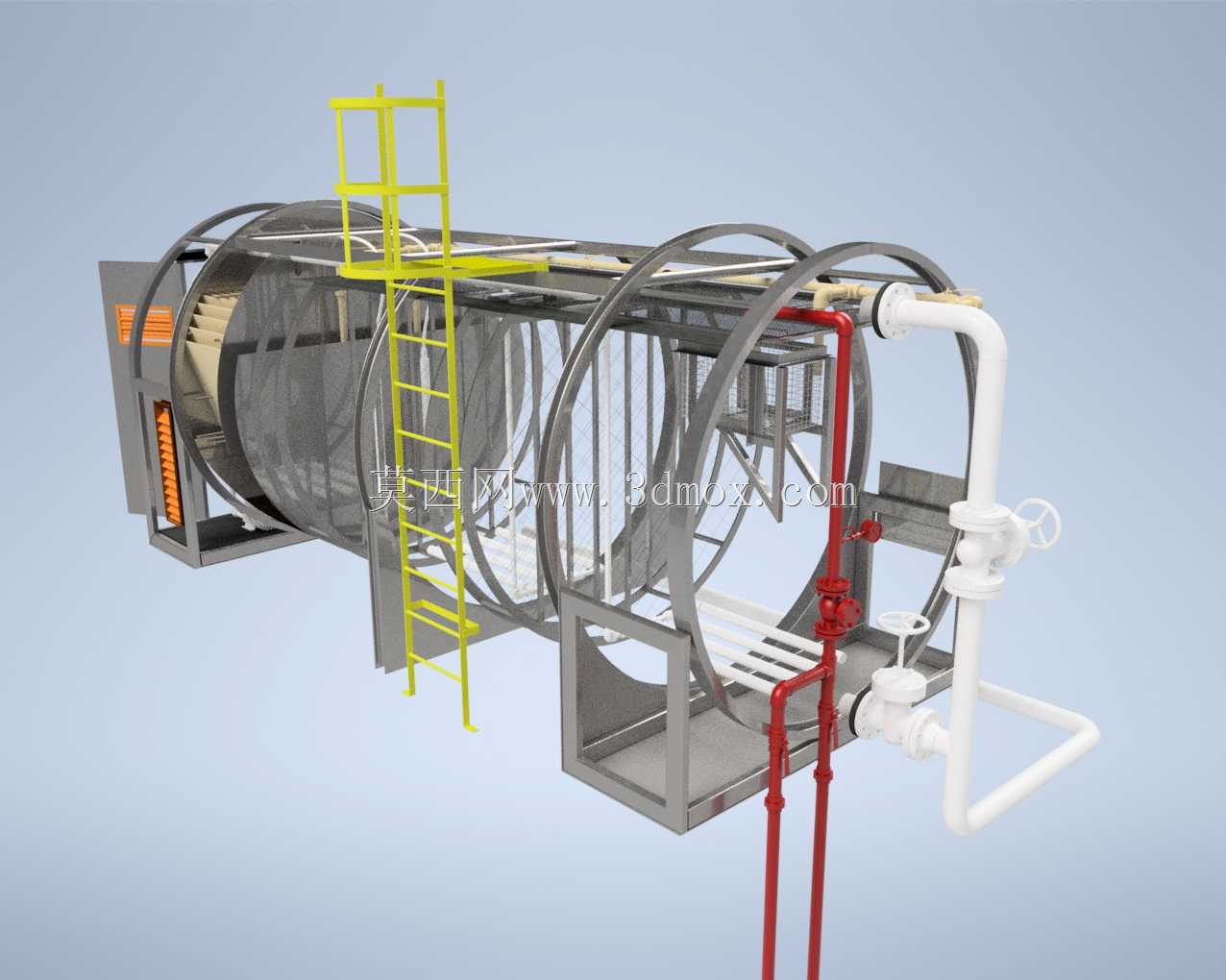

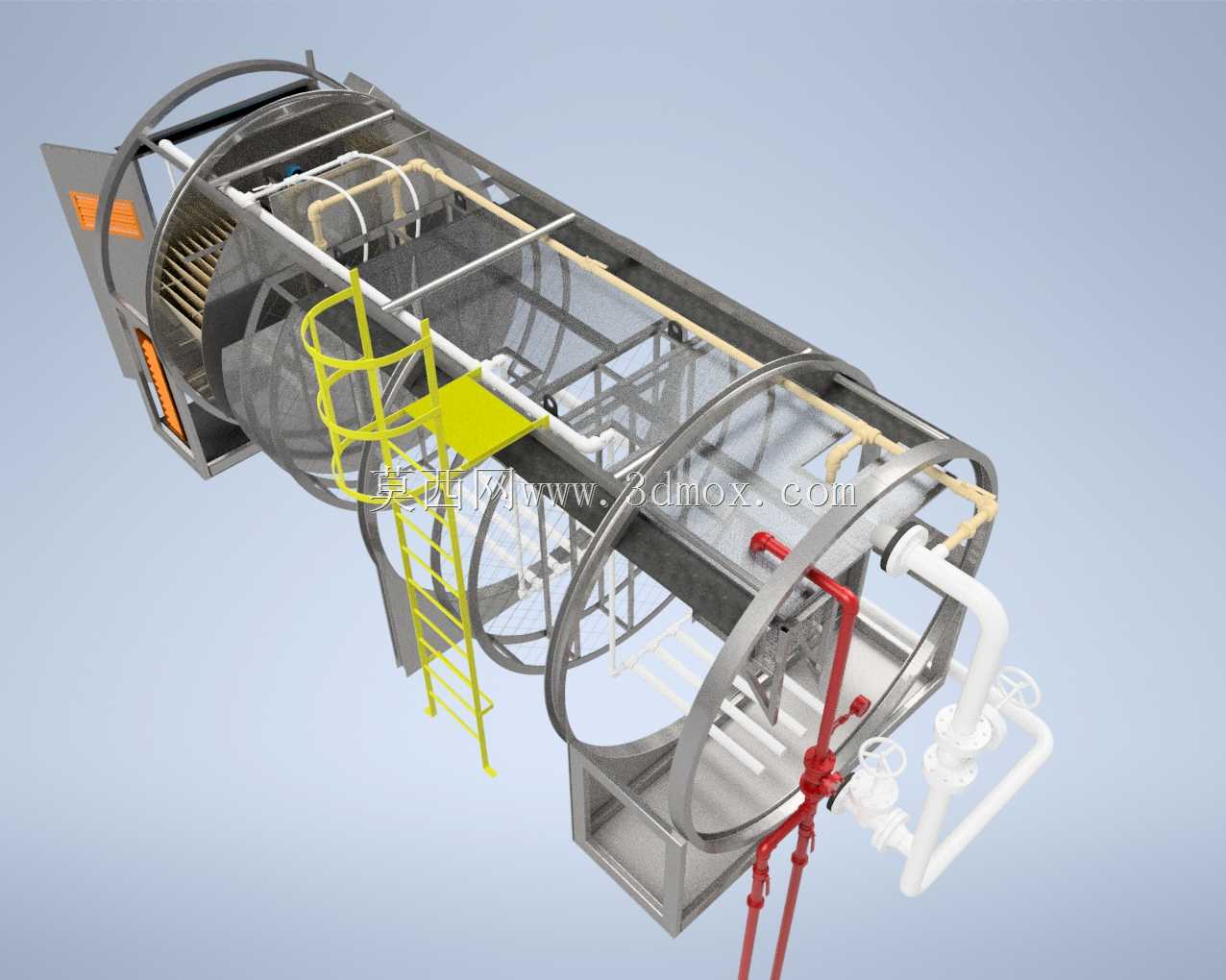

　　操作人员可通过爬梯直达罐体顶部的检修口、仪表安装位，日常运维时无需额外搭设移动梯具。罐体侧边的管路系统做了明确的功能区分，红色管路对应反冲洗、药剂投加的压力流道，白色管路对应净化出水、溢流排放的流道，管路上配置的手动球阀、截止阀，安装位置预留了足够的操作空间，阀门手轮距离罐体外壳的间隙满足单人单手操作的扭转空间要求，管路支架直接与罐体底部的支撑底座焊接为整体，避免管路运行时的振动传递到罐体连接焊缝处，降低长期运行的焊缝疲劳开裂风险。底部的支撑底座采用型钢焊接成框架结构，底座上预留的地脚安装孔位，可适配化学锚栓、膨胀螺栓两种固定方式，安装时需要保证底座的水平度误差控制在千分之二以内，避免罐体倾斜导致内部布水、滤料层分布不均，

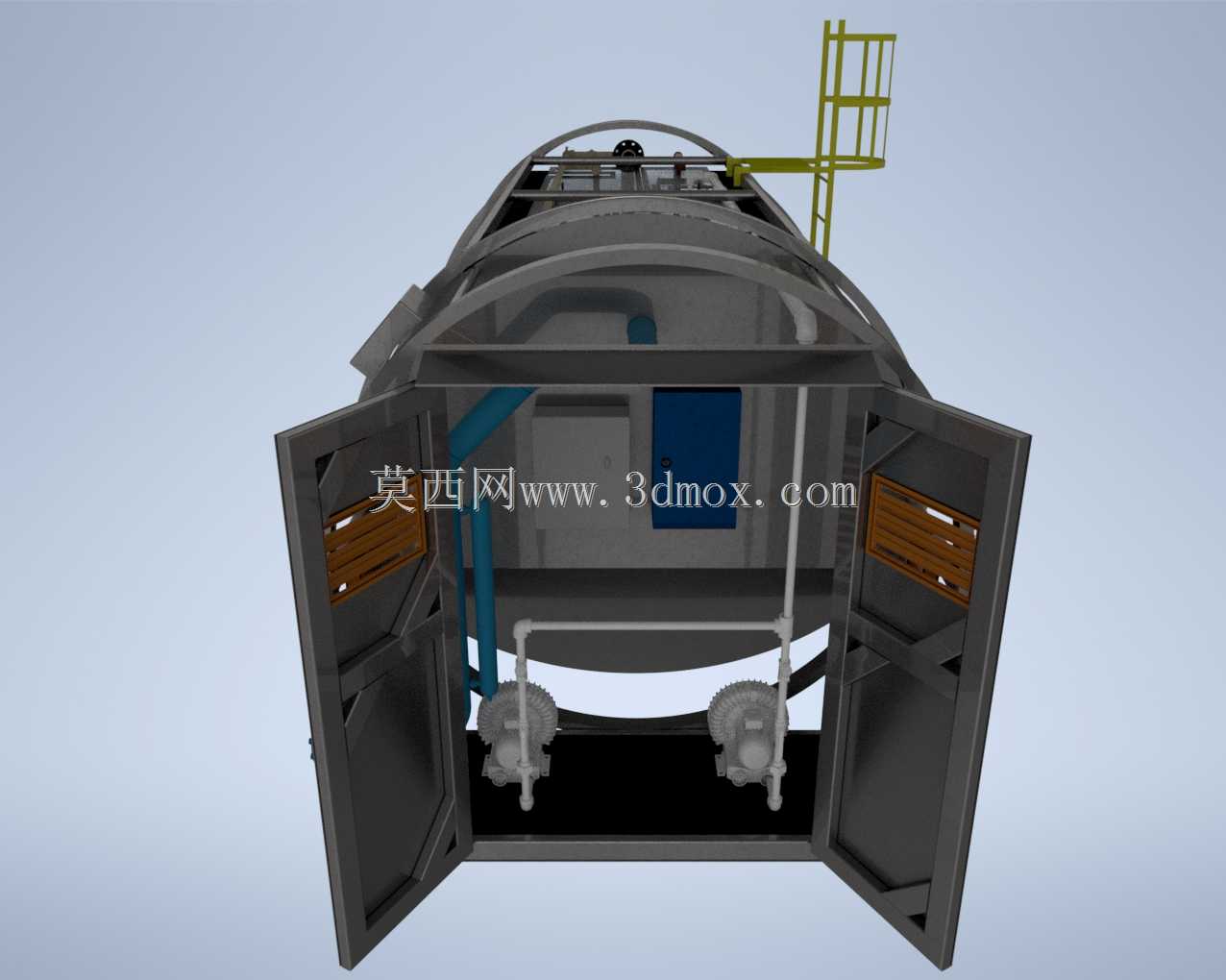

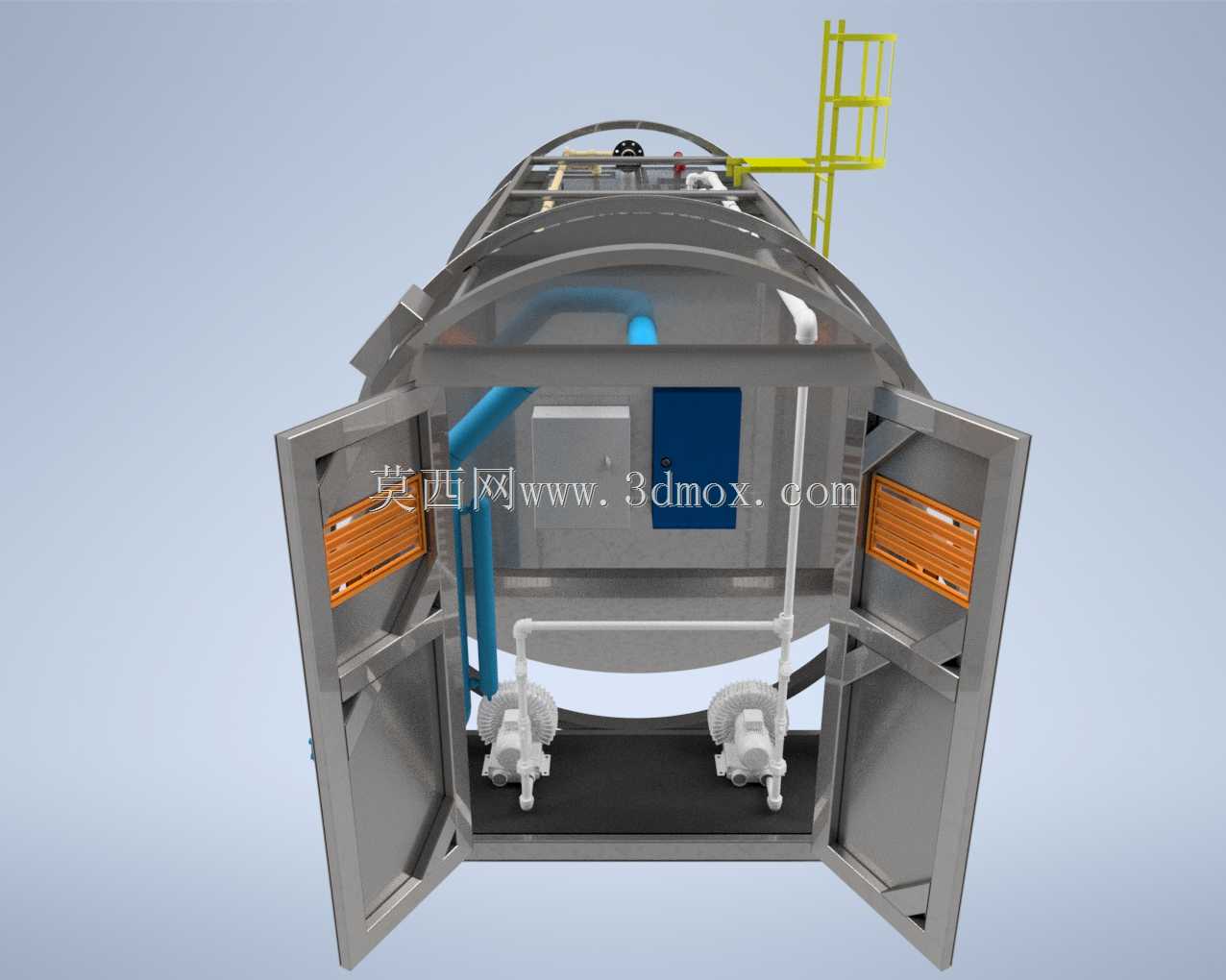

　　影响水处理效果。设计阶段优先考虑了模块化装配逻辑，罐体上的所有管路接口、爬梯、平台支架都采用分段焊接后整体预装的方式，现场安装时仅需要对接外部进出水总管，无需在现场进行大量焊接作业，适配老旧厂区改造时的有限作业空间。罐体端部的封头采用标准椭圆封头结构，相比平封头能承受更高的内部工作压力，封头处预留的人孔尺寸满足检修人员进出罐体更换滤料、检查内部构件的通行要求，人孔盖的紧固螺栓间距均匀，密封面采用平面密封结构，更换密封垫时无需特殊工具即可完成操作。从安装边界来看，整套设备的横向安装空间需要在罐体本体长度基础上，两端各预留至少800mm的管路操作与检修空间，罐体上方需要预留不小于1200mm的净空，满足爬梯通行与顶部操作的安全距离要求，

　　侧边管路突出部分距离墙面或其他设备的间隙不小于600mm，方便阀门操作与后期管路维护。这套结构在设计时也兼顾了运输要求，整体宽度符合公路货运的限宽标准，无需做分体拆解即可通过普通货运车辆运输，到场后仅需完成地脚固定与管路对接即可投入使用，相比现场焊接制作的罐体，加工精度更高，焊缝质量更易控制，也减少了现场施工的环保与安全管控压力。
