带孔金属波纹管展平结构三维设计

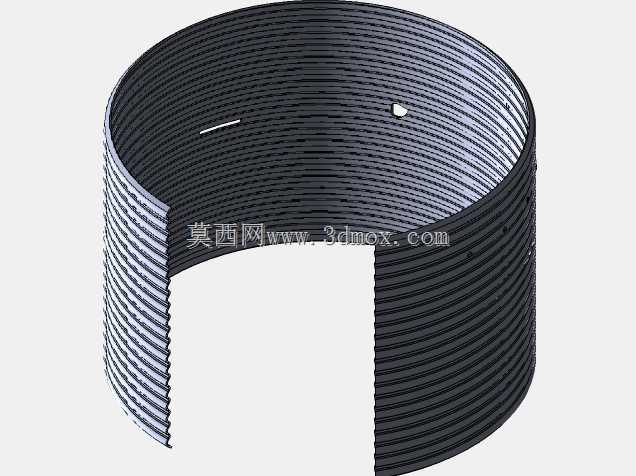

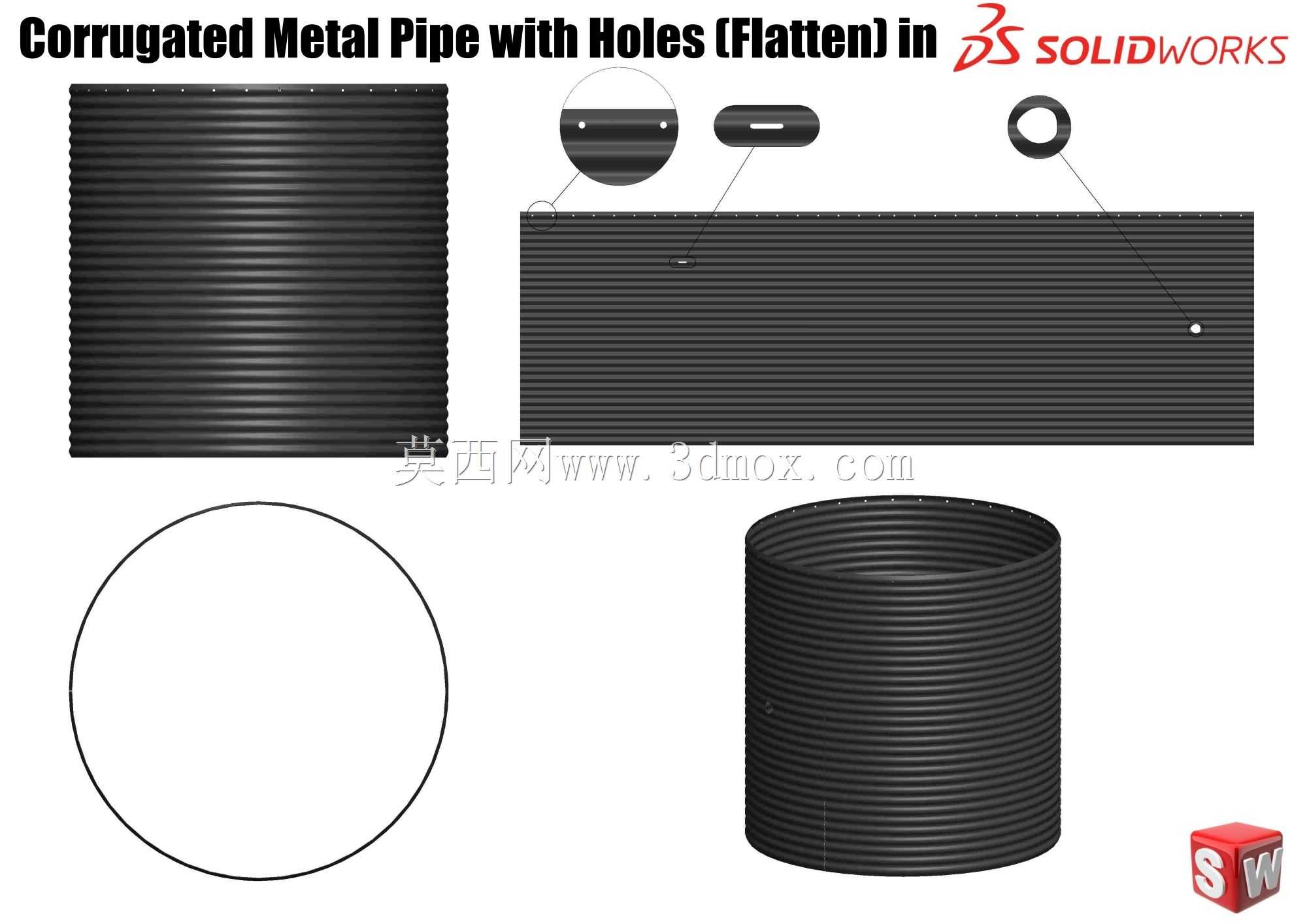

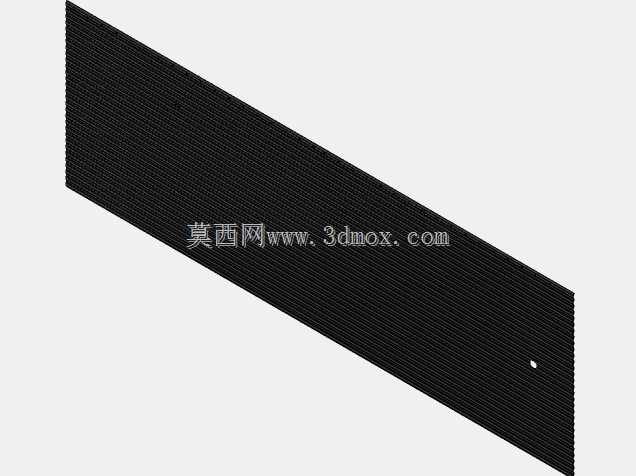

带孔金属波纹管是工业管路系统中应用极为广泛的柔性补偿构件，这类构件常被部署在热力管网、化工流体输送管线、暖通空调系统以及精密设备的管路连接环节中，核心作用是吸收管路因温度变化产生的热胀冷缩位移、补偿设备运行带来的振动传导、抵消安装过程中产生的位置偏差，同时带孔结构可满足管路系统的分流、泄压、传感元件安装等特殊功能需求，相较于普通光面波纹管，带孔设计拓展了构件的功能适配性，可在不额外加装分支接头的前提下实现多通路流体传输或参数监测点位的布设。从实际使用场景来看，这类带孔波纹管常安装在泵阀出口与刚性管路的衔接位置，能够有效阻隔泵体运行产生的高频振动向管网传递，降低管路系统的共振风险，同时在存在位移沉降的管段中，可通过自身的柔性形变抵消沉降带来的管路应力，避免刚性接口出现拉裂、泄漏等故障。本次设计的带孔金属波纹管采用薄壁金属板材成型思路，整体为圆柱状波纹结构，周向分布的孔洞位置经过精准定位，可匹配不同规格的外接接头或监测元件安装需求，两端预留法兰连接边界，法兰盘的螺栓孔位按照通用管路连接标准布设，可直接与同规格的标准法兰实现对接安装，无需额外加工适配结构。设计过程中重点考量了波纹管展平工艺的实现逻辑，由于波纹结构属于连续的曲面成型结构，展平过程需要精准计算每一段波纹的展开长度，同时对孔洞位置在展平状态下的坐标进行精准换算，确保板材下料后经过卷制、压波成型，孔洞的最终位置能够完全匹配设计要求，不会出现孔位偏移、孔径变形等问题。外形尺寸方面，该波纹管的整体长度、波纹节距、波高以及孔径参数均按照通用管路补偿件的常用规格设定，安装边界预留了法兰连接的操作空间，可适配常规工业管路的安装间距要求，无需对现有管路进行大规模改造即可完成替换安装。结构设计上充分考虑了薄壁金属构件的成型特性，波纹的圆弧过渡角度经过优化，既保证了构件的柔性补偿能力，又避免了应力集中导致的疲劳开裂问题，带孔位置做了翻边强化处理，提升孔位周边的结构强度，避免长期使用过程中孔位出现撕裂变形。
