法兰连接式工业手动截止阀结构设计

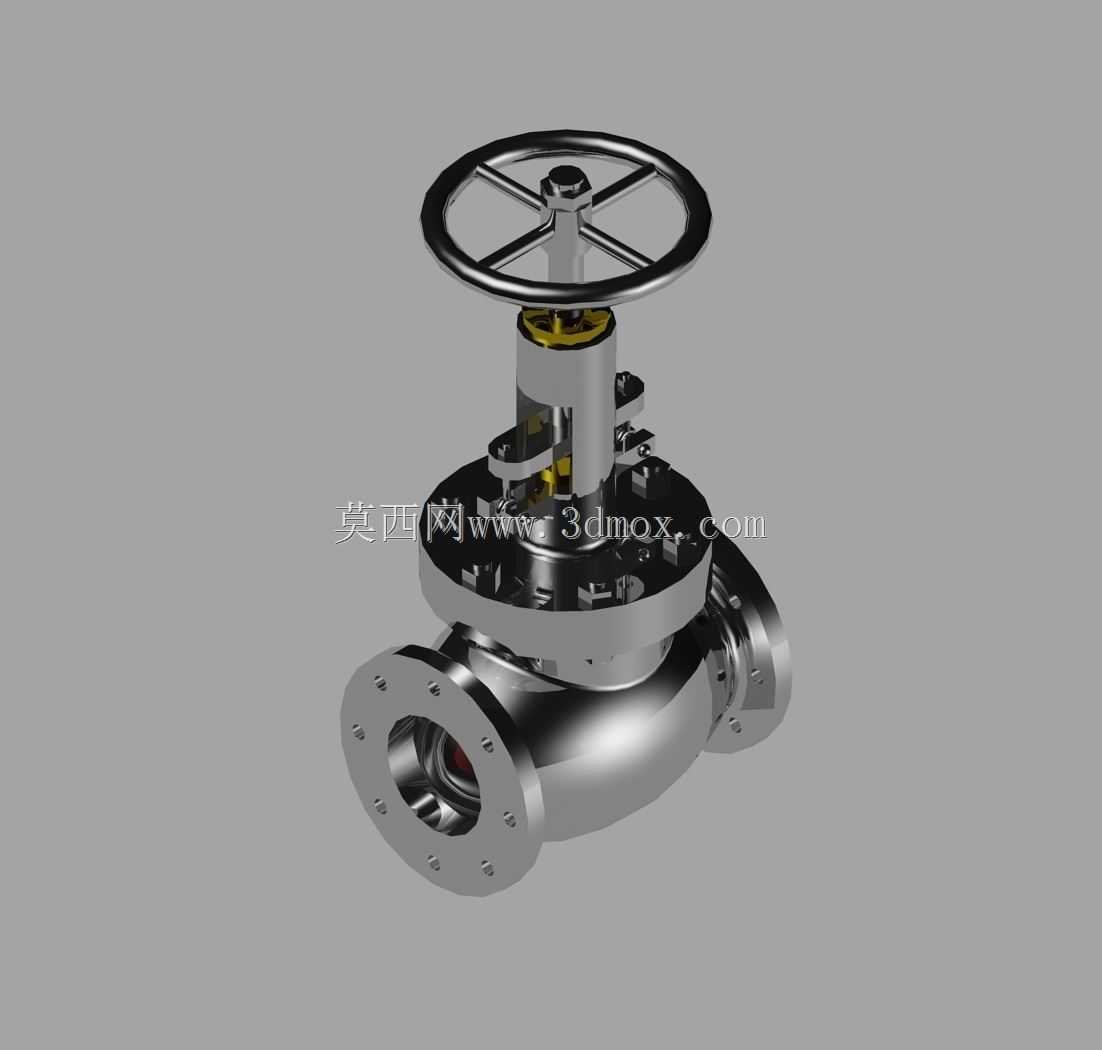

这款手动法兰截止阀主要应用于石油化工、电力冶金、市政给排水、暖通空调等工业管路系统中，安装在输送水、蒸汽、油品、弱腐蚀性介质的管段上，承担管路通断控制、介质截断调节的核心作用，可在系统检修、工况切换、故障隔离时可靠切断介质通路，避免介质泄漏引发的生产安全隐患与物料损耗，是工业流体输送系统中应用范围极广的控制部件。该截止阀采用手轮驱动的明杆结构设计，操作时转动顶部手轮即可带动阀杆做升降运动，进而带动阀瓣沿阀座密封面做垂直方向的直线位移，实现阀门的开启与关闭，相比暗杆结构，明杆设计可直观通过阀杆的伸出高度判断阀门的开度状态，方便现场操作人员快速掌握阀门工况，同时阀杆螺纹位于阀体外部，不与输送介质直接接触，可有效避免介质中的杂质、腐蚀性成分侵蚀阀杆螺纹，大幅降低操作卡涩、螺纹锈蚀的概率，延长部件使用寿命。阀门整体采用直通式流道结构，介质从阀体一侧法兰进入，经过阀座与阀瓣形成的节流区域后从另一侧法兰流出，流道走向平缓无急剧转弯，相比直角式截止阀介质流动阻力更小，可有效降低管路系统的压力损失，减少输送过程中的动力损耗。阀体两端采用标准法兰连接结构，安装时可直接与同压力等级、同公称通径的管路法兰对接，通过螺栓均匀紧固即可完成安装固定，安装过程中需注意阀体上标注的介质流向箭头，确保介质从阀瓣下方进入、上方流出，这样的流向设计可在阀门关闭时降低阀杆处的密封压力，同时让阀门开启操作更加省力，关闭状态下密封面的受力更加均匀，提升密封可靠性。阀门的密封副采用金属硬密封结构，阀瓣与阀座密封面经过精密研磨加工，配合阀盖处的多级填料密封结构，可在额定压力与温度工况下实现可靠密封，有效杜绝外漏与内漏问题。手轮采用轮辐式结构设计，直径经过力学计算匹配，操作人员无需借助额外加力杆即可完成全行程启闭操作，手轮表面做防滑处理，即使在沾有少量油污、水渍的工况下也能保证操作时不打滑。阀体整体采用流线型的球形壳体结构，相比传统筒形阀体拥有更好的承压能力，可在较高的管路压力下保持结构强度，避免阀体变形引发的密封失效问题，阀体外部轮廓过渡圆润，无应力集中的尖角结构，可有效降低铸造、加工过程中的废品率，同时提升阀门长期承压运行的结构稳定性。在安装边界上，该阀门的结构长度、法兰连接尺寸、阀杆行程、手轮操作空间均符合通用工业管路设计规范，安装时需预留手轮操作的上方空间与两侧法兰螺栓的紧固空间，手轮最高点与周边管线、设备的安全距离需满足操作要求，避免操作时出现干涉，同时阀门可根据管路布局需求选择水平安装或垂直安装，只要保证阀杆处于垂直状态即可，适配多数工业现场的管路布置条件。
