水力发电厂专用液压阀结构设计

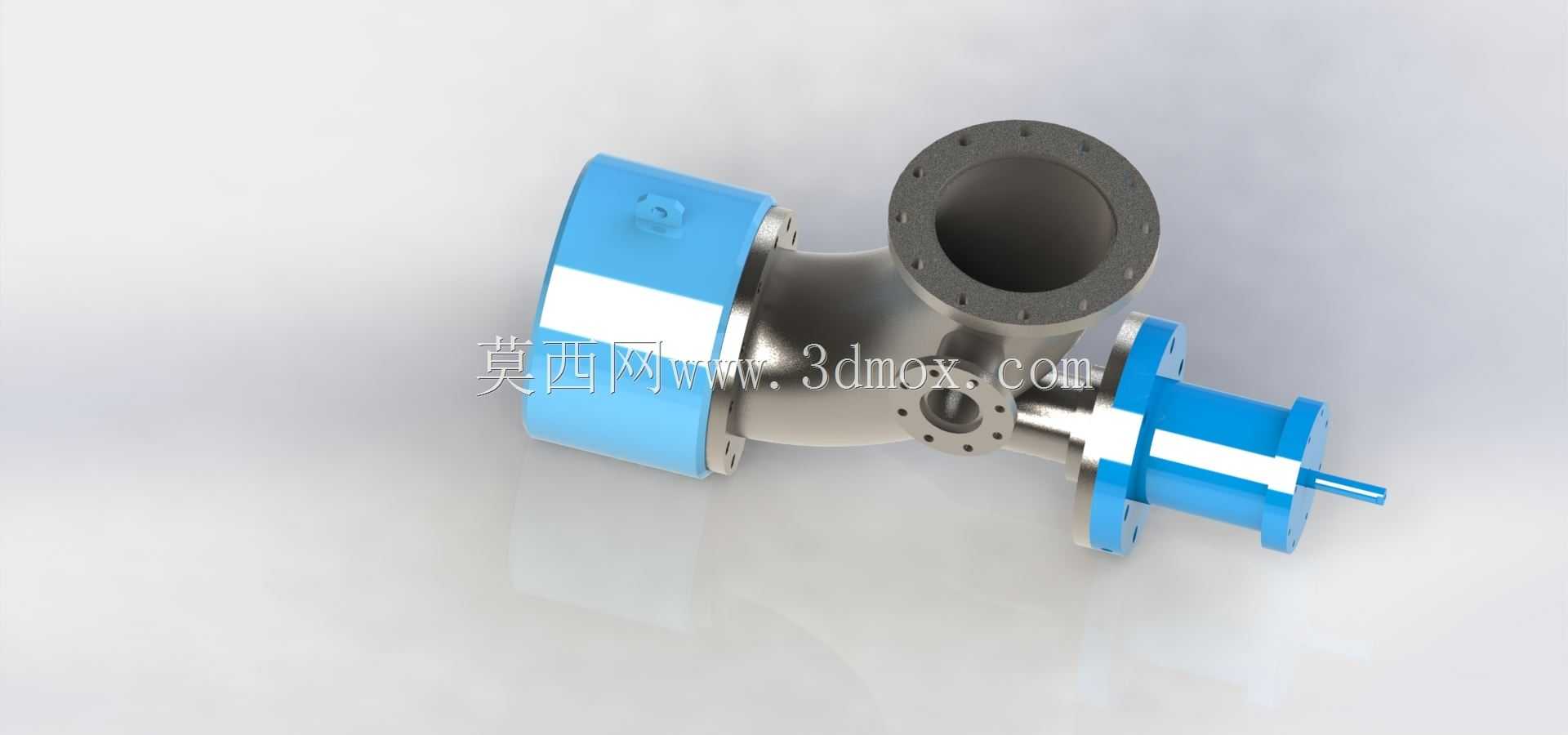

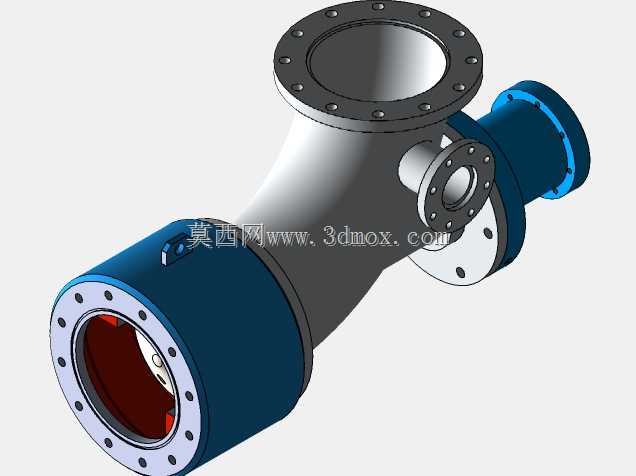

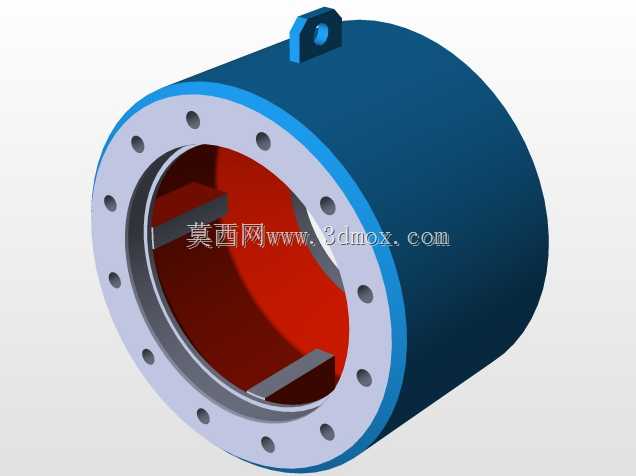

这款液压阀主要面向水力发电厂的液压控制系统场景设计，是水电厂液压动力回路、执行机构控制回路中的核心压力与通断控制元件，主要承担液压油通路切换、压力调节、执行元件动作锁止的核心作用，适配水电厂内水轮机调速系统、进水阀门启闭机构、机组制动系统的液压控制需求，能够在水电厂长周期高负荷的运行工况下保持稳定的工作状态，抵御液压回路内的压力冲击与介质杂质带来的损耗。从功能特性来看，该阀采用角式通流结构设计，主通路口径适配大流量液压回路的通流需求，侧置的控制端集成了活塞式驱动结构，依靠液压压力推动活塞动作实现阀芯的换向与通断控制，相比普通滑阀结构具备更好的密封性能，在高压工况下的内泄漏量控制表现更优，能够有效降低液压系统的无功损耗，提升系统整体的传动效率。阀体主体采用弯角式流道设计，流道内壁做了平滑过渡处理，能够大幅降低液压油在阀腔内流动时的沿程阻力与局部紊流，减少油液流动过程中的压力损失，同时避免紊流带来的阀件振动与噪音问题，适配水电厂对设备低噪稳定运行的要求。在设计思路上，这款阀充分考虑了水电厂现场的安装维护需求，主接口采用法兰连接结构，法兰端面预留了均匀分布的螺栓安装孔，能够直接与同通径的液压管路法兰对接，安装时无需额外加工转接接头，大幅降低现场安装的工作量；侧置的控制驱动模块采用模块化设计，驱动部分与阀体主腔之间通过密封组件隔离，后期维护时可单独拆卸驱动模块进行密封件更换与活塞检修，无需将整个阀体从管路上拆解，能够有效缩短设备检修的停机时长。从安装边界来看，该阀整体为角式布局，两个主通路接口呈90度垂直分布，驱动机构沿侧通路轴线方向向外延伸，安装时需要预留对应方向的操作空间，用于后期接线、检修与密封件更换，阀体外部的蓝色防护结构为驱动端的承压壳体，表面做了防腐涂层处理，能够适配水电厂内相对潮湿的工作环境，避免壳体长期接触潮湿空气出现锈蚀问题，延长阀件的整体使用寿命。阀件的活塞驱动结构做了耐磨处理，活塞与腔体内壁之间采用组合密封形式，既能够保证活塞动作的顺滑性，又可以在长期往复动作下保持可靠的密封性能，避免高压油液从驱动腔泄漏，保障阀件动作的响应速度与控制精度，能够满足水电厂液压系统快速动作、可靠锁止的控制要求。
