内燃机活塞结构三维造型设计

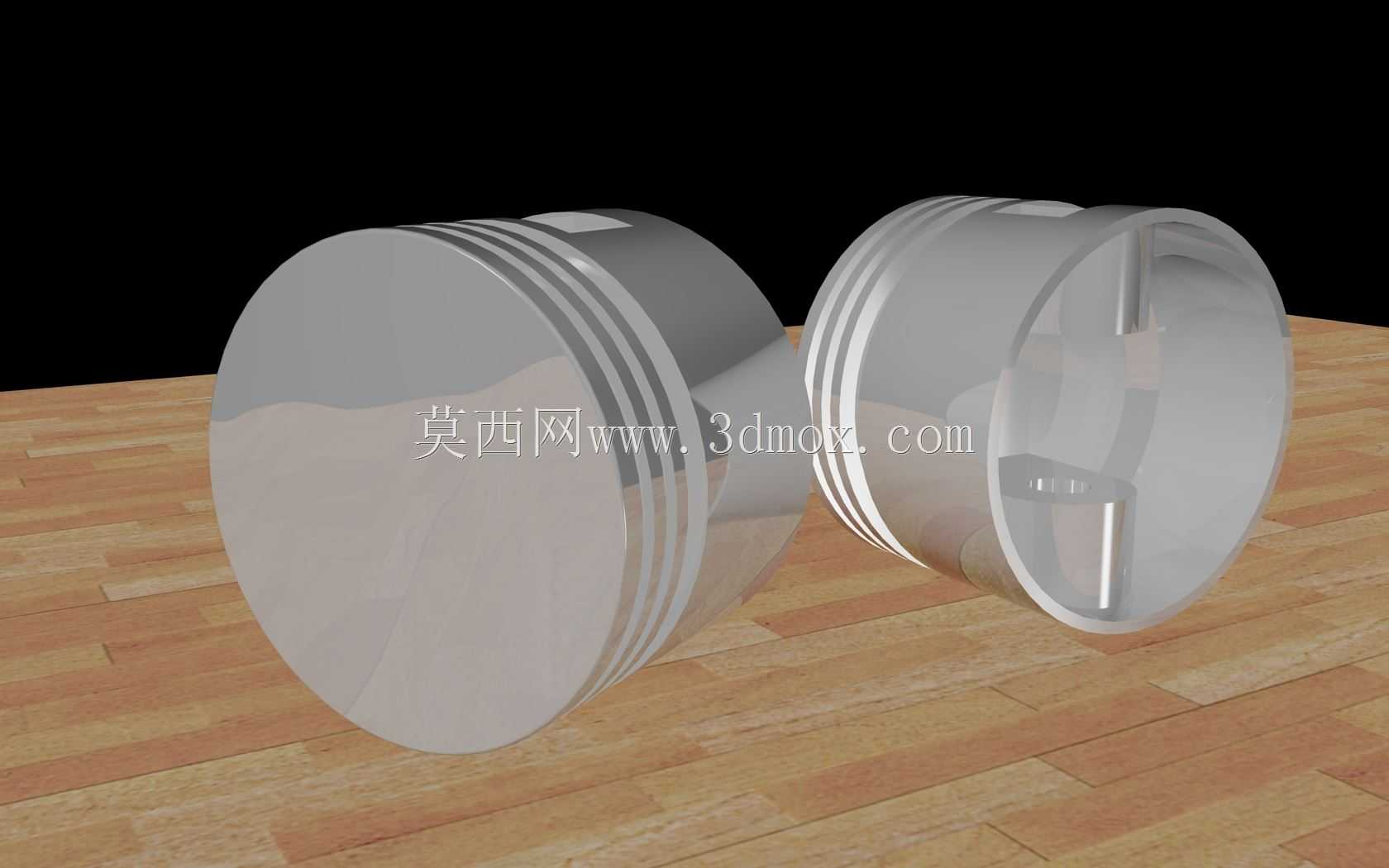

　　活塞作为内燃机往复运动核心构件，直接决定燃烧做功的传递效率与整机运行可靠性。该三维造型完整还原了活塞头部、环带、销座与裙部的连续结构，可用于动力总成方案校核、运动干涉分析与教学演示场景。从实际装机边界来看，活塞顶部直接接触高温高压燃气，造型中顶面采用平整承压面设计，能够在压缩与做功行程中均匀承受燃气爆发压力，避免局部应力集中导致的热疲劳开裂。头部环带区域加工出多道环形槽，用于装配气环与油环：气环负责密封燃烧室，阻止高温燃气窜入曲轴箱；油环则刮除缸壁多余润滑油，防止机油进入燃烧室参与燃烧。环槽的轴向宽度与径向深度在建模时保留了装配间隙空间，可匹配标准活塞环尺寸，同时预留热膨胀余量，避免发动机热机状态下环与槽卡滞。活塞销座位于裙部内侧，

　　采用对称加强筋结构连接销孔与活塞顶部，将燃烧压力通过活塞销传递给连杆。建模时销座与裙部过渡区域做了圆弧加厚处理，这一设计思路源于实际工况中销座是应力集中高发区，加厚过渡能够分散交变载荷，降低活塞在高频往复运动中出现销座开裂的风险。裙部作为活塞在气缸内的导向部分，造型呈现薄壁圆筒形态，其外圆型线并非理想正圆，实际工程设计中会预先加工成微椭圆形态，补偿活塞受热后的不均匀膨胀——活塞销座方向金属堆积更多，热膨胀量更大，冷态下该方向尺寸略小，热机后膨胀至与气缸壁均匀贴合，既保证导向精度，又避免拉缸。从安装边界分析，该活塞的轴向总高度需匹配发动机压缩比设计，活塞销孔中心到顶面的距离决定连杆运动的上止点位置，直接影响燃烧室容积与压缩终了压力。

　　裙部下端的让位缺口可规避曲轴平衡块在活塞下行至下止点时发生运动碰撞，这一细节在整机装配仿真中需要重点校核。在实际应用场景中，这类活塞结构广泛适配小型通用汽油机、柴油机以及摩托车发动机，建模过程中对壁厚的控制遵循“顶部厚、裙部薄”的原则：顶部承受高温高压，需要足够强度与热容；裙部主要起导向作用，薄壁设计可降低整体往复质量，减小曲轴连杆机构的惯性载荷，提升发动机高转速响应能力。活塞内腔的造型采用渐变壁厚过渡，既去除了非受力区域的多余材料，又保证了力流传递路径的连续性，从顶部承压面到销座加强筋再到裙部支撑壁，材料分布完全贴合载荷传递方向，没有出现突兀的截面突变。针对热负荷较高的工况，环带区域与顶部的壁厚差也做了优化，

　　热量可通过活塞环快速传导至气缸壁与冷却系统，降低活塞整体热变形量。该三维模型在结构表达上完整呈现了活塞从燃气承压到动力输出的全部力学路径，可直接用于虚拟装配中验证活塞与气缸套、活塞环、活塞销、连杆小头的配合关系，也可作为热力学仿真、有限元强度分析的基础几何模型。在设计选型阶段，工程师可基于该造型调整压缩高度、环槽数量、裙部型线等关键参数，快速匹配不同排量、不同转速特性的内燃机需求，避免从零建模时遗漏销座加强、让位缺口等关键工程细节。
