90度弯角直流电源插头结构设计

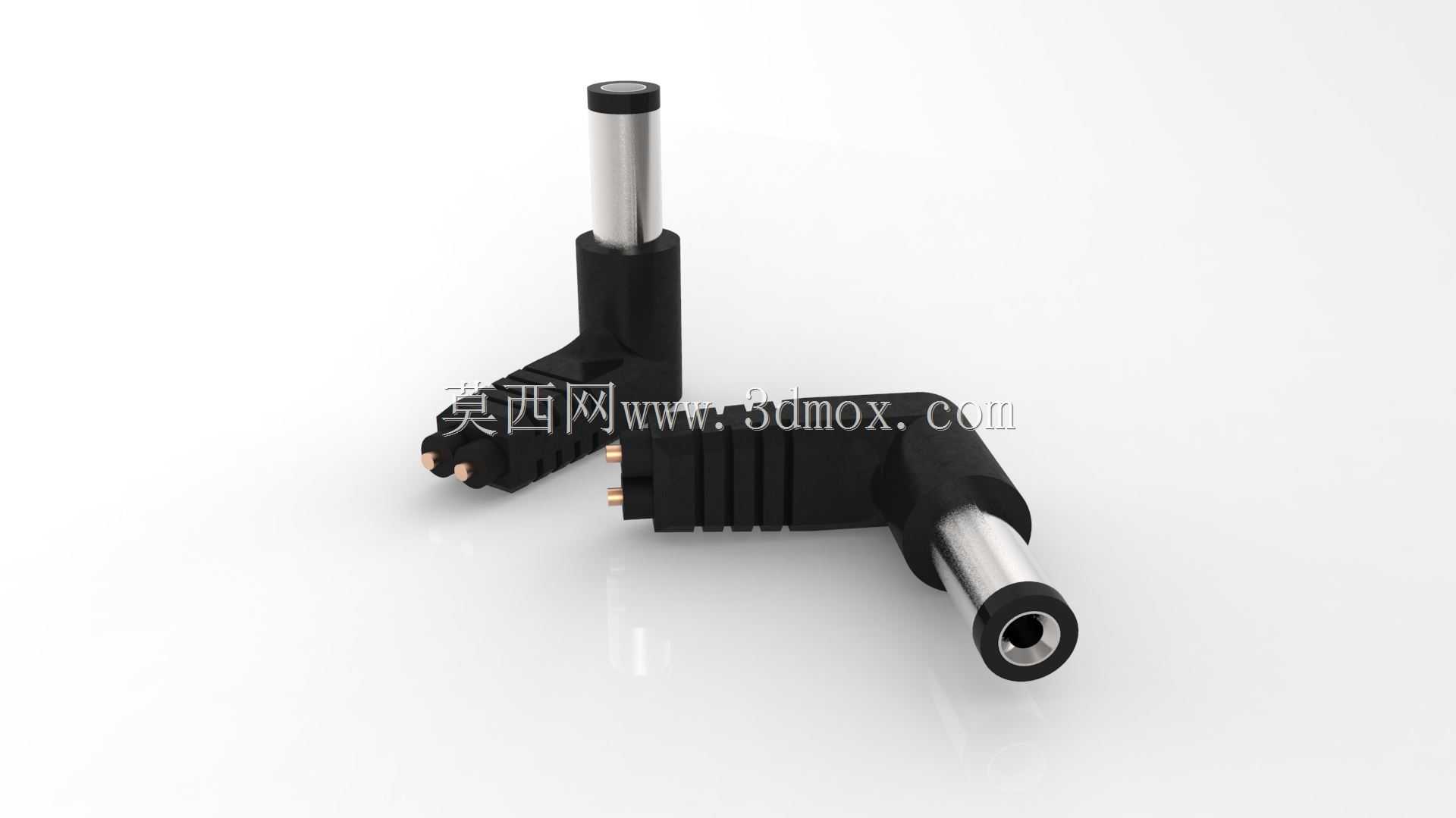

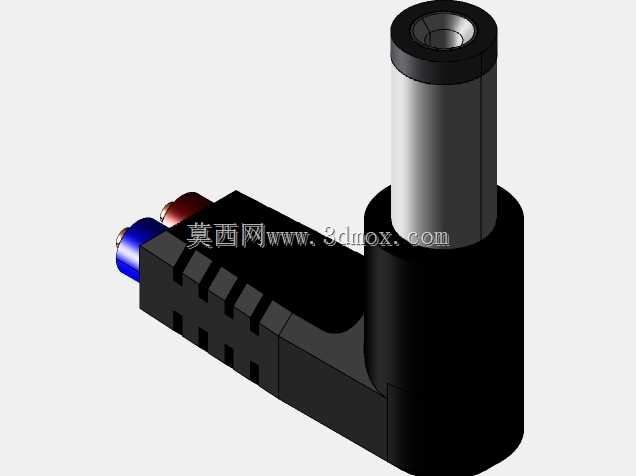

这款90度弯角直流电源插头，是小型低压直流供电场景中应用极为广泛的接插部件，常见于便携电子设备、FPV飞行眼镜、小型数码外设、低压照明模组、便携储能外接供电等场景，能够在设备侧边或狭窄安装空间内完成直流电源的导通连接，避免直头插头出线方向与设备安装面、摆放平面产生干涉，大幅提升狭小空间内的布线合理性。从实际使用功能来看，该插头承担低压直流回路的公端接插角色，插入对应规格的直流电源母座后即可实现稳定的电流传输，为后端用电设备提供持续的直流供电，弯角结构能够让线材沿设备外壳表面平顺延伸，减少线材弯折应力，降低长期使用过程中线材根部断裂、接触不良的故障概率。在产品设计思路上，这款插头采用L型弯角结构布局，将插接头与出线端设置为90度垂直排布，插接头部分采用金属导电内芯搭配绝缘外层的结构，金属内芯保证导电接触的低电阻特性，外层绝缘壳体采用硬质绝缘材料制作，既能够为内部导电部件提供足够的结构防护，也能避免接插过程中出现触电、短路风险；出线端位置设置有防弯折的波纹结构，能够分散线材弯折时的应力集中，延长线材的使用寿命，插接头端面做了导向倒角处理，能够在对接母座时起到导向作用，降低接插对位难度，提升接插操作的顺畅度。从外形尺寸与安装边界来看，该插头的插合端内径为2.1mm、外径为5.5mm，是直流电源接插件领域应用非常普遍的规格尺寸，能够与同参数的直流母座实现精准适配；弯角结构的整体外形轮廓紧凑，在完成接插后，插头沿设备表面方向的突出尺寸远小于同规格直头插头，在空间受限的安装场景中，比如设备紧贴墙面摆放、设备安装在狭窄仓体内、便携设备手持使用等场景下，不会因为插头突出尺寸过大造成摆放干涉、握持硌手等问题。在结构细节设计上，插头的金属插芯与内部接线端子采用压接方式连接，保证导电连接的牢固性，绝缘外壳的合模位置做了平滑处理，没有尖锐毛边，接插过程中不会划伤操作人员手部或是设备外壳；插头的插合力度经过合理调校，既能够保证接插后有足够的保持力，不会因为轻微拉扯就出现松脱断电的情况，也不会因为插合力度过大导致接插、拔出操作过于费力，适配日常频繁插拔的使用需求。在实际配套使用中，这款插头可以搭配不同线径的直流电源线材，根据后端设备的功率需求选择对应载流能力的线材，适配3A以内的低压直流供电场景，覆盖绝大多数小型数码设备、便携电子装置的供电需求，弯角结构也能让设备布线更加整洁美观，减少线材弯折带来的空间占用，在桌面设备布置、便携设备改装、小型电子项目制作等场景中都能发挥很好的适配作用。
