卡入式大型柜门卡扣拉手结构设计

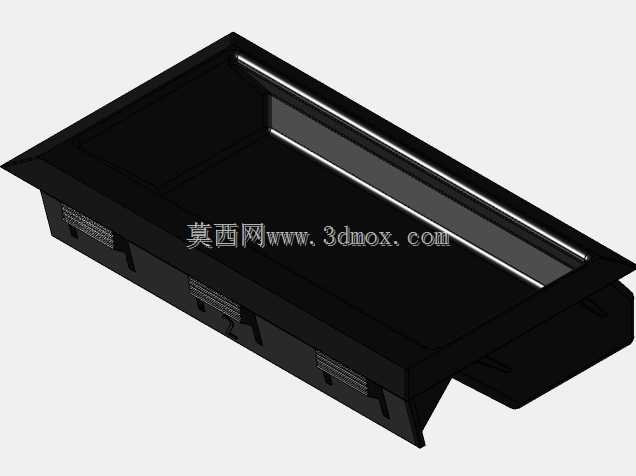

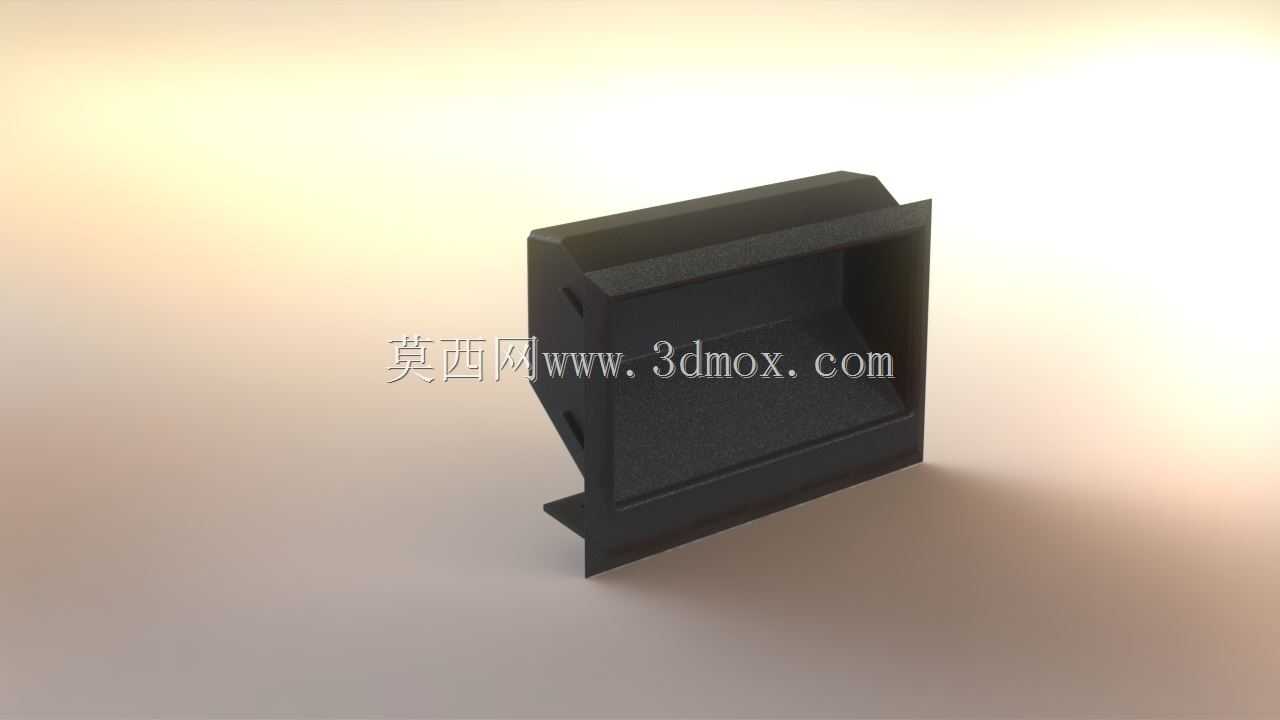

这款卡入式卡扣拉手主要应用于工业大型机柜、设备防护舱、重型机械外盖等场景，作为门板与舱体的快速连接操作部件，适配需要频繁开合检修、对装配效率有较高要求的工业设备围护结构。在实际生产场景中，大型设备的舱门、机械盖往往需要兼顾开合操作的便捷性与闭合后的连接可靠性，传统外露式拉手不仅容易在设备转运、车间作业过程中发生磕碰损坏，还可能因突出结构勾挂管线、作业人员衣物带来安全隐患，这款内嵌卡扣式拉手正是针对这类痛点设计，整体采用内嵌式安装结构，安装完成后拉手外表面与安装面基本齐平，无多余突出结构，能有效降低车间作业中的磕碰风险，适配各类平整面板的安装需求。从功能特性来看，这款拉手集成了卡扣锁止与握持操作双重功能，无需额外搭配锁扣或连接件，单次按压卡入即可完成舱盖与柜体的连接固定，握持区域做了内凹弧度处理，符合人手操作的施力角度，开合舱门时手指可完全探入内凹空间发力，即便是重量较大的金属舱盖，也能通过拉手稳定施力完成开合动作，卡扣结构自带适度的预紧力，闭合后可抵消设备运行产生的轻微振动，避免舱门因振动松脱产生异响或安全隐患。在设计思路上，这款拉手采用一体化卡扣结构，整体为对称式造型，安装时无需区分左右方向，两侧的卡扣卡位做了导向斜面设计，装配时顺着斜面推入安装位即可自动卡紧，不需要额外使用螺丝、铆钉等紧固件，能大幅提升现场装配的效率，降低装配环节的零件成本与人工耗时；拉手的内凹腔体做了均匀的壁厚设计，既保证了结构强度，也适配注塑成型的工艺要求，避免壁厚不均导致的缩痕、变形问题，边角位置全部做了圆角过渡处理，既避免注塑过程中的应力集中问题，也能防止操作时划伤作业人员的手部。从安装边界来看，这款拉手的切出安装尺寸为90×49.5毫米，安装时仅需在面板上开出对应尺寸的矩形安装孔，将拉手整体从外侧推入卡紧即可完成固定，不需要在面板背面预留过多的安装操作空间，适配厚度在1.5到3毫米之间的金属板材、ABS工程塑料板材等常见机柜面板材质，拉手主体采用ABS材料制作，具备较好的韧性与抗冲击性能，能适应车间内高低温变化、油污粉尘等常见的工业作业环境，长期使用不易出现脆裂、变形问题，卡扣部位的卡接量经过反复校核，既能保证卡入后的连接牢固度，也不会因为卡接过紧导致开合操作费力，在大型工业机柜、生产线设备防护门、机床外部护罩等场景下都能稳定适用，兼顾了装配效率、操作手感与长期使用的可靠性。
