铝合金窗竖梃拼接节点结构设计

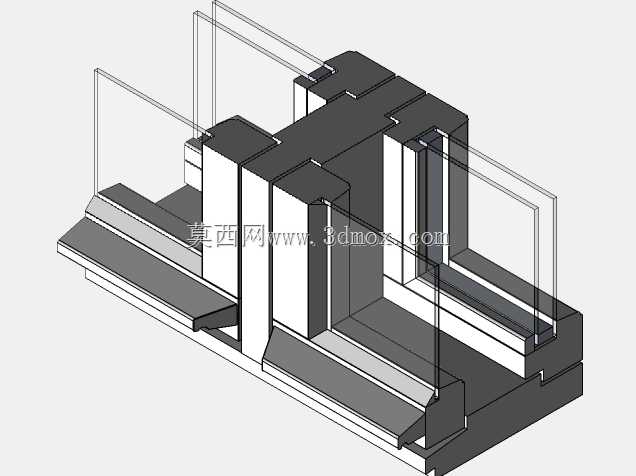

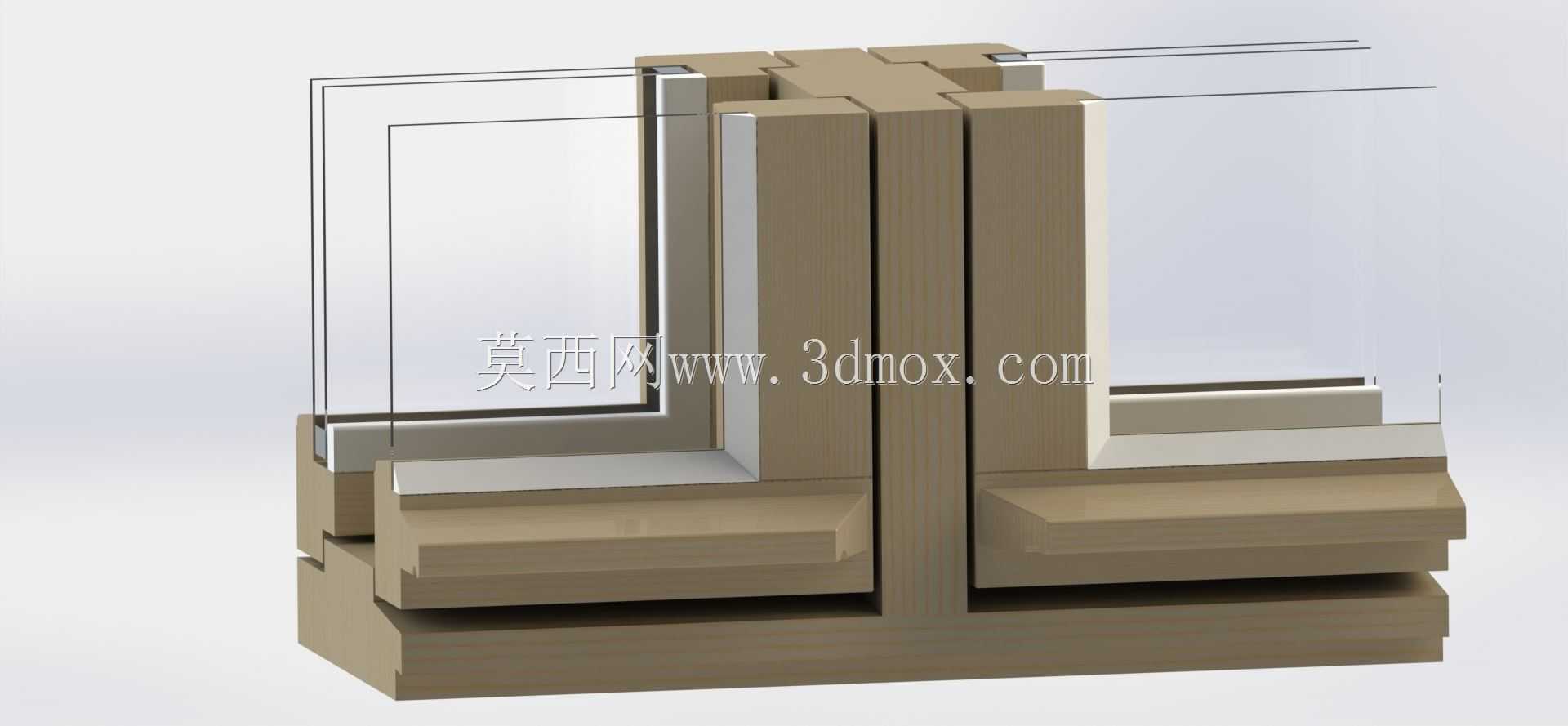

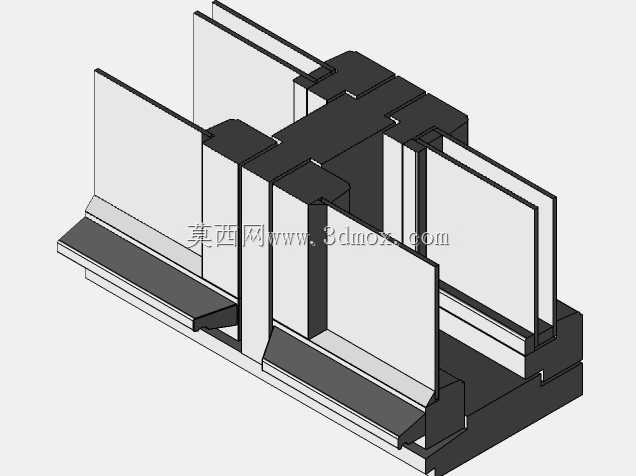

该结构为建筑外窗系统中的竖梃拼接组件，主要应用于多格拼接式铝合金平开窗、推拉窗及固定窗的竖向分格受力场景，承担相邻窗单元的竖向连接荷载、玻璃侧向支撑力以及窗面抗风压传导作用，是大面宽分格窗型中保障整体结构刚度、密封性能与安装精度的核心受力构件。在实际建筑应用中，当窗洞单幅宽度超过单扇窗的型材受力限值时，需通过竖梃将整窗拆分为多个独立窗单元，既满足建筑外立面的分格设计需求，又能避免大尺寸单片玻璃的挠度超标问题，同时降低整窗运输与现场安装的作业难度。该竖梃采用多腔室铝合金型材结构设计，型材截面通过内外腔室的分层布局，将受力承载腔、密封安装腔、五金适配腔做功能分区，其中主受力腔壁厚满足高层外窗的抗风压等级要求，可将风荷载均匀传导至上下窗框的固定端，避免局部应力集中导致的型材变形。拼接部位采用L形角码与中梃连接件的组合装配结构，横向窗框与竖向竖梃的拼接处设置阶梯式定位止口，装配时可通过止口快速定位拼接位置，保障横竖型材的拼接垂直度与平面度，避免现场安装时出现拼接错位、缝隙不均的问题。拼接缝隙处预留密封胶条嵌装槽与注胶通道，装配完成后可通过注胶填充拼接间隙，阻断雨水渗漏路径，同时配合外侧的等压腔设计，实现雨水的等压疏导，避免强降雨天气下的雨水倒灌问题。从安装边界来看，该竖梃的截面宽度适配常规70系列、80系列铝合金窗的型材匹配尺寸，上下端通过专用固定件与窗框的上下横框做刚性连接，侧向玻璃安装槽适配5+20A+5规格的中空玻璃，玻璃与型材槽口之间预留标准的胶缝打胶空间，可兼容干法玻璃压条安装与湿法打胶固定两种装配工艺。竖梃外侧预留五金件安装槽位，可适配相邻窗扇的锁点、合页等五金配件的安装需求，无需在型材上额外打孔破坏结构，整体结构兼顾受力性能、密封性能与现场安装的便捷性，可有效提升整窗的装配效率与长期使用稳定性。
