轧钢厂循环水冷却系统冷却塔结构

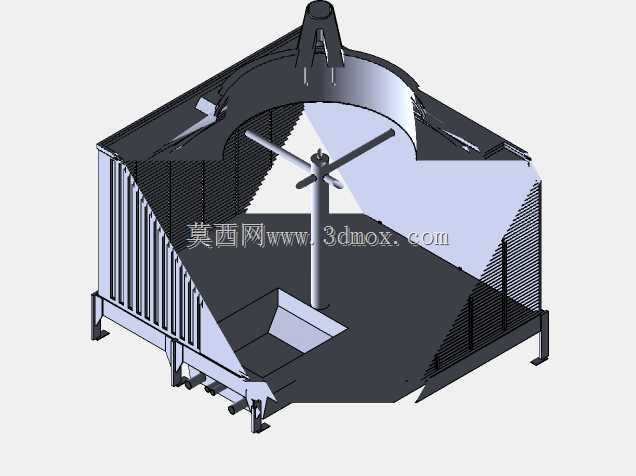

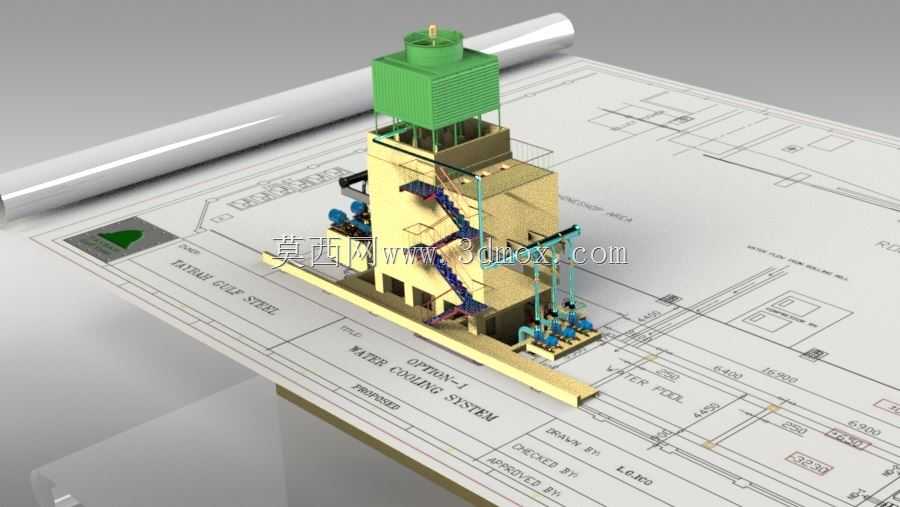

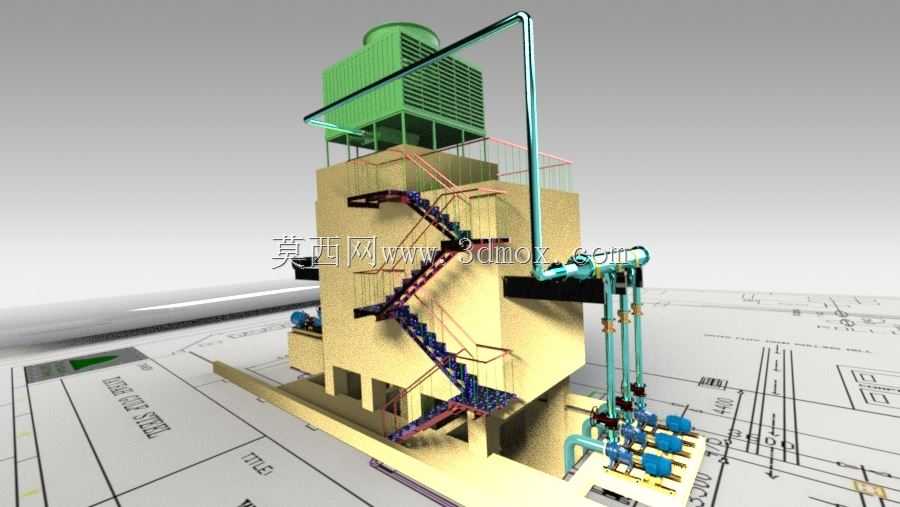

在长流程轧钢生产作业场景中，轧线高速运转的轧辊、液压系统、电机组以及轧制过程中带钢携带的大量热量，会持续通过工艺冷却水带出作业区，若高温回水直接排放或循环，不仅会造成水资源的极大浪费，还会导致供水温度超标，直接影响轧辊冷却效果、液压油温控精度，最终引发轧制精度下降、设备过热停机等生产事故，冷却塔作为轧钢水循环系统的核心换热设备，承担着将高温回水快速降温至工艺要求区间的关键作用，是保障轧线连续稳定生产不可或缺的配套设施。这款冷却塔的设计完全贴合轧钢厂现场的重载作业需求，整体采用立式分层布局，底部设置多组并联的进水分配管路，搭配均匀排布的喷淋组件，能够将轧线回流的高温热水均匀打散至填料层，最大化水与空气的接触面积；中部为核心换热腔体，搭配侧向进风的通风结构，利用自然与机械协同的通风方式，快速带走水体蒸发携带的热量；顶部设置排风与收水结构，在保障热空气顺畅排出的同时，减少循环水的飘逸损失，降低生产过程中的水耗。设备侧面设置了连续的巡检爬梯与分层操作平台，能够满足日常运维中对填料、喷淋头、风机组件的检修需求，爬梯的踏步宽度、护栏高度均符合工业现场的安全作业规范，避免运维过程中出现安全隐患。从安装边界来看，该冷却塔采用方形落地式基座设计，基座预留了与现场循环水管网对接的法兰接口位置，整体长宽尺寸适配轧钢厂常规循环水泵站的旁侧空地规划，设备高度充分考虑了厂区排风走向，避免排出的湿热空气倒灌进车间或影响周边其他设备的运行。设计过程中充分考虑了轧钢现场的粉尘环境，在进风位置预留了防尘滤网的安装位，能够有效阻挡轧钢过程中产生的氧化铁皮粉尘进入换热腔体，防止填料堵塞、管路结垢，延长设备的连续运行周期；同时底部设置了集水盘与排污接口，能够定期将沉积的污泥、杂质排出系统，保障循环水的水质稳定，整套结构的受力布局经过优化，能够适配厂区户外安装的抗风、承重要求，无需额外搭建复杂的支撑结构，降低现场安装的施工成本与周期。
