回形盘管式电加热散热组件结构设计

这款回形盘管式加热散热组件，主要面向小型流体换热、密闭空间温控、小型采暖终端等应用场景，可嵌入小型恒温设备、实验温控装置、紧凑型采暖模块中使用，既可以作为电加热元件完成对流经盘管介质的升温作业，也可作为散热末端将管内携带的热量均匀散发到周边空气环境中，实现热量的高效传递与交换。

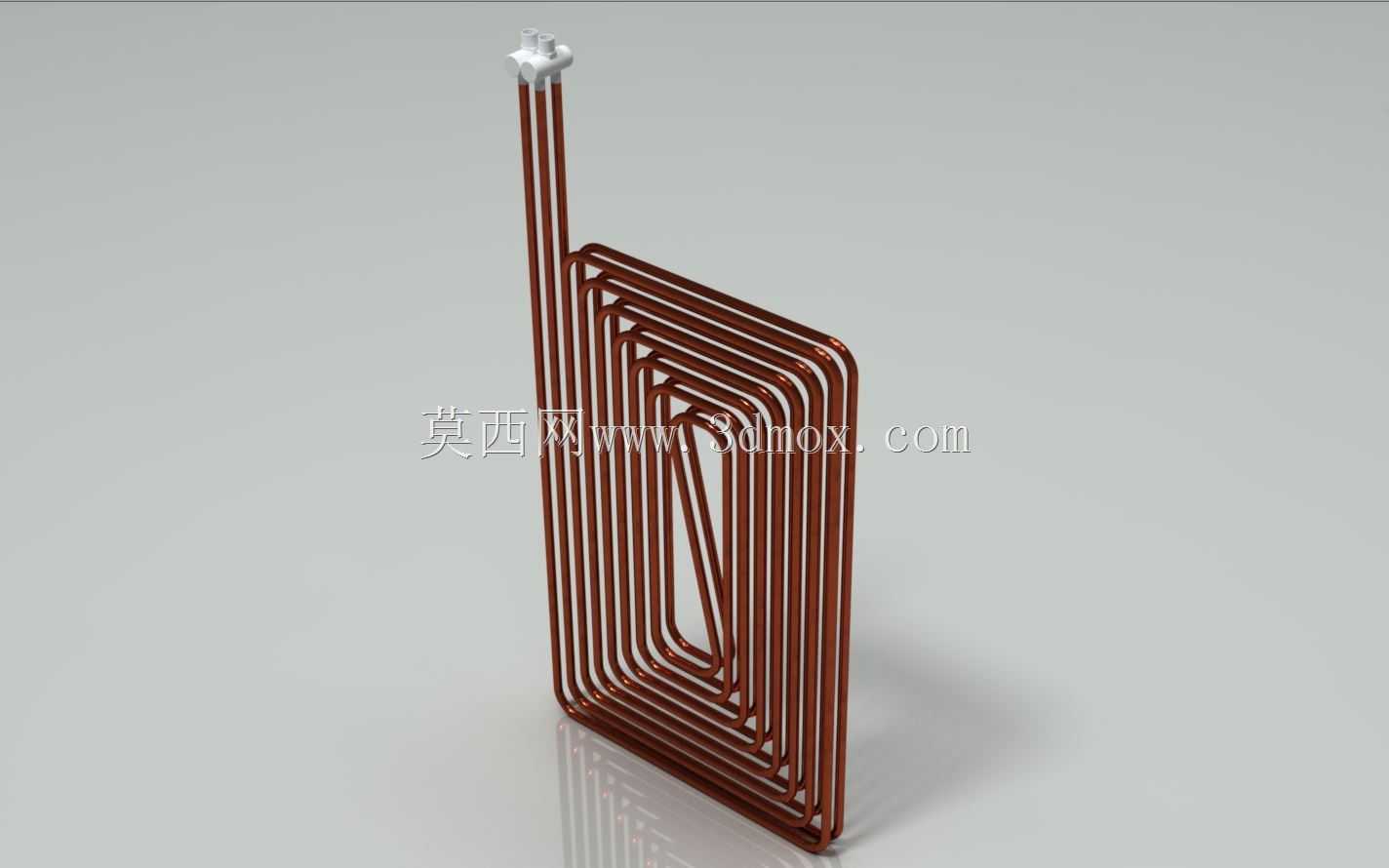

从实际用途来看，该组件区别于常规的平直翅片散热结构，采用多层连续弯折的紫铜盘管作为核心换热主体，紫铜材质本身具备优异的导热性能，能够快速将管内介质携带的热量传导至管壁表面，多层回形弯折的结构在有限的安装空间内最大化延展了换热接触面积，无需额外加装密集翅片即可实现充足的热交换效率，同时避免了翅片结构容易积灰、清理难度大的问题，适配对洁净度有一定要求的小型设备内部安装场景。

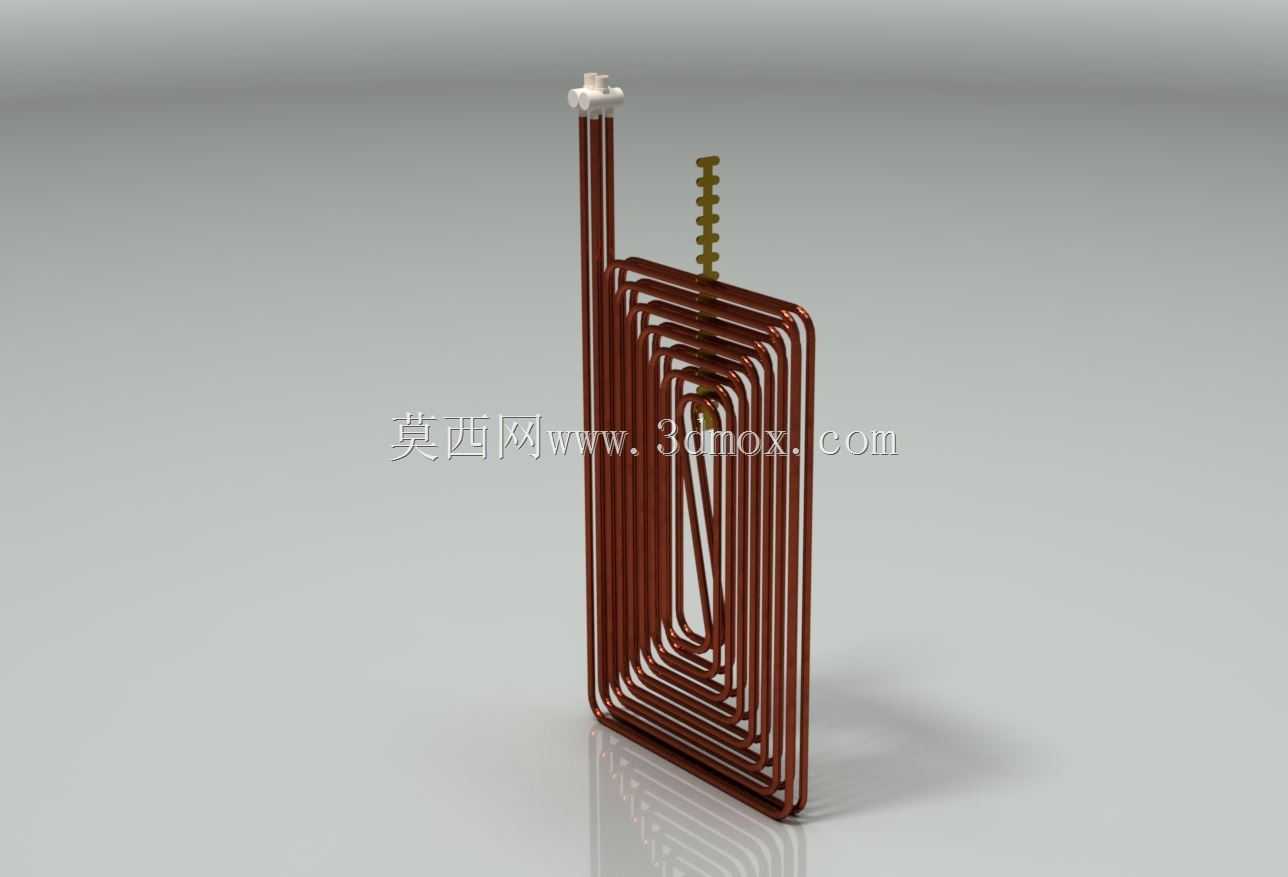

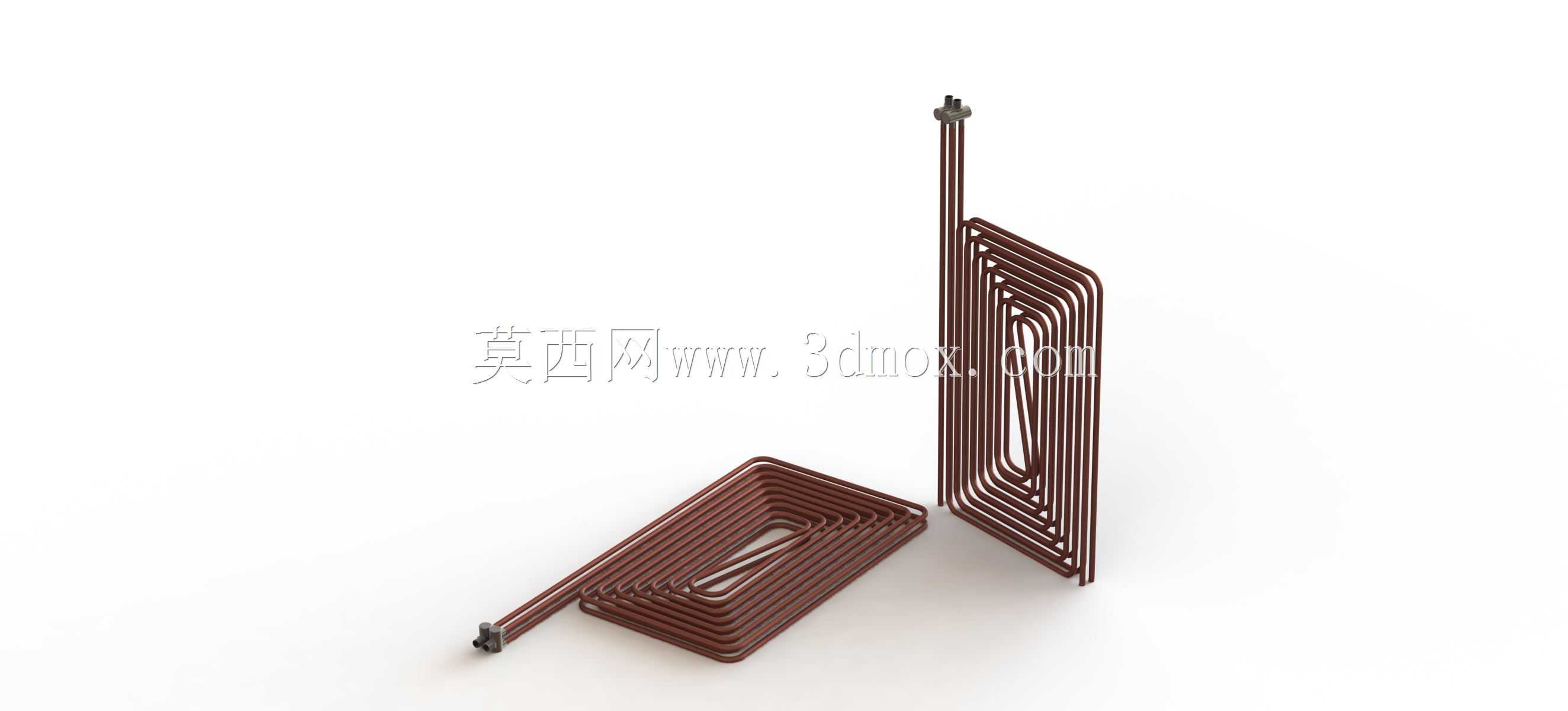

在功能特性上，该组件采用双管路并行排布的结构设计，两路盘管同步完成介质循环，既可以提升整体换热流量，也能够根据实际温控需求实现单路独立运行、双路协同工作的灵活切换，适配不同功率档位的加热散热需求。盘管顶端预留统一的连接接口，可直接对接标准规格的介质输送管路，接口处做了平滑过渡处理，能够减少介质流动过程中的阻力损耗，降低循环泵的工作负载。组件整体无额外的外置壳体结构，所有管路弯折处均做了圆弧过渡处理，不存在尖锐棱角，安装过程中不会划伤操作人员或周边线路，管路排布整齐规整，相邻盘管之间预留均匀的通风间隙，能够让周边空气在盘管间隙间自然流通，带走管壁散发的热量，无需额外搭配高转速风机即可实现不错的自然对流散热效果，运行过程无明显噪音，适配对噪音控制有要求的室内使用场景。

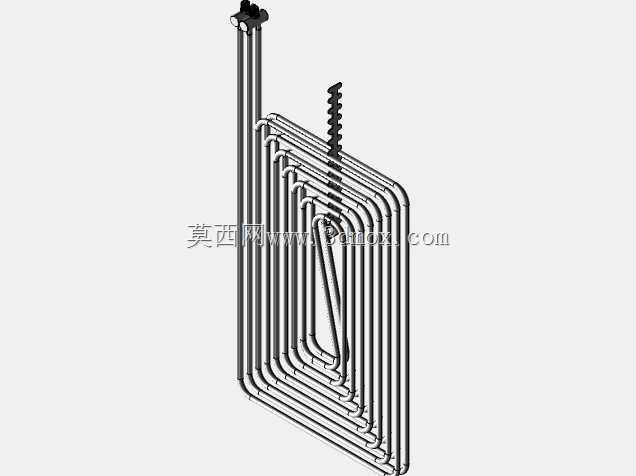

从设计思路来看，该组件优先考虑有限空间内的换热效率最大化，整体采用扁平立式的排布结构，安装时仅占用较小的横向安装面，纵向延伸的盘管结构能够顺着空气自然对流的方向排布，让被加热的空气自然向上流动，形成持续的自然循环，进一步提升散热效率。盘管的弯折半径经过统一计算，既保证管路弯折处不会出现管径变形、介质流通受阻的问题，也尽可能压缩了整体结构的厚度，让组件可以嵌入到厚度有限的设备夹层、墙体缝隙等狭窄安装空间中。

在外形尺寸与安装边界上，该组件线圈直径为0.75英寸，顶端连接接口适配1英寸标准管路，整体为规整的薄长方体形态，安装时仅需固定顶端的管路接口即可完成组件的固定，无需额外设置多处固定点位，安装流程简便，后期维护时仅需对管壁进行简单擦拭即可完成清洁，维护成本极低。双线圈的排布设计让整体结构的重量分布均匀，长期使用不会出现管路变形、接口松动的问题，运行稳定性更强。
