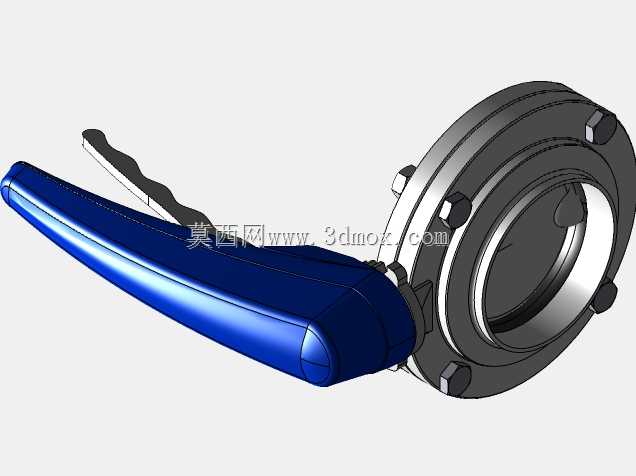

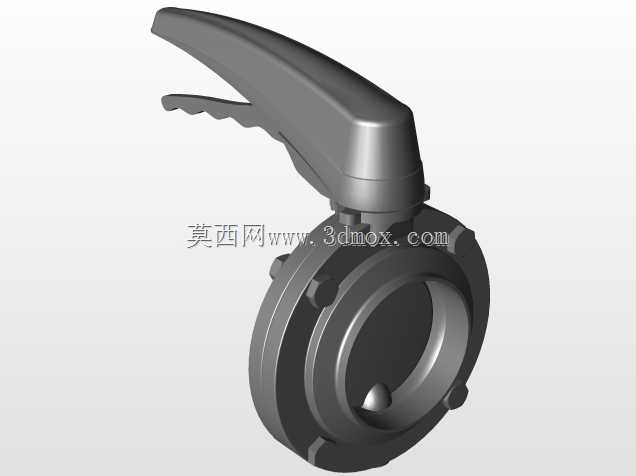

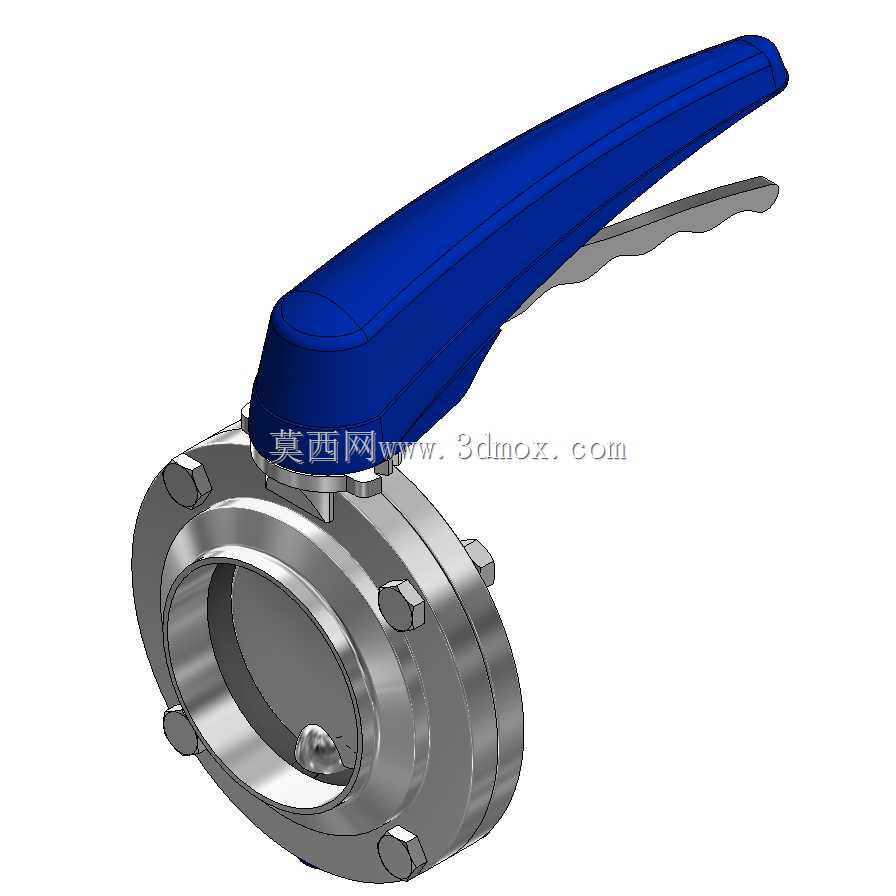

三英寸手动卫生级快装蝶阀结构设计

这款三英寸手动蝶阀主要面向食品加工、生物医药、洁净流体输送等对管路卫生等级有较高要求的应用场景，多用于乳制品、饮料、制药纯化水、日化原料等洁净介质的管路通断控制，可安装在不锈钢工艺管线的节点位置，配合快装卡箍实现快速拆装，满足生产环节定期清洁、灭菌的运维需求，避免介质残留造成的污染风险。产品核心功能是通过手柄的扳动实现阀板90度回转，快速完成管路的通断切换，相比传统截止阀、闸阀，其流道阻力更小，全开状态下介质流通顺畅无明显滞流区，适配低压洁净流体的输送工况，手柄自带锁定卡位结构，可在全开、全关位置实现定位，避免管路振动或误触碰导致的阀位偏移，保障管路运行状态稳定。设计阶段优先考虑卫生级工况的使用需求，阀体与介质接触的表面均做圆弧过渡处理，无卫生死角，表面粗糙度满足洁净管路的抛光要求，可适配CIP在线清洗、SIP灭菌的工艺要求；密封结构采用全包覆阀板设计，密封件与阀体贴合紧密，关闭状态下无泄漏，同时密封件可快速更换，降低后期运维成本；驱动手柄采用符合人体工学的长柄结构，扳动操作省力，手柄表面做防滑处理，操作人员佩戴防护手套也可轻松完成阀位切换，手柄旁的锁止拨片可在阀位调整完成后锁定位置，防止无关人员误操作。外形尺寸适配三英寸英制快装管路标准，安装端采用标准快装卡盘结构，安装边界与同规格卫生级管路配件完全兼容，无需额外加工转接件即可直接对接现有管线，整体结构紧凑，安装后占用管路空间小，在排布密集的洁净车间管路中也可灵活布置，阀体侧面的螺栓紧固结构可实现阀座预紧力的微调，在密封件出现轻微磨损时可通过调整螺栓补偿密封压力，延长阀门整体使用寿命，无需频繁拆解更换核心部件。
