卫生级手动快装蝶阀结构设计

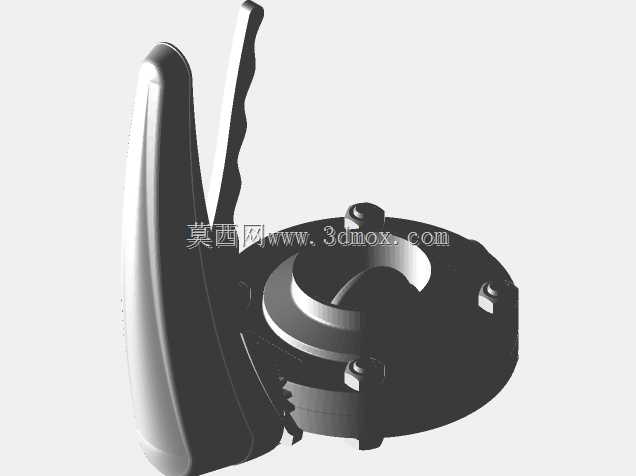

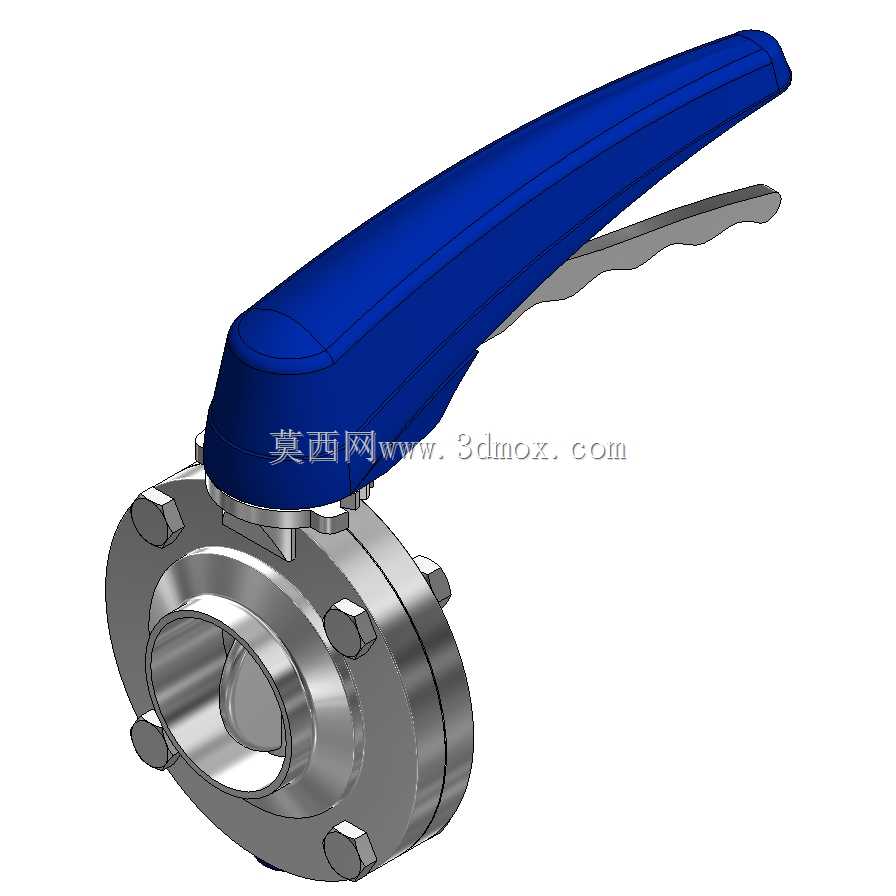

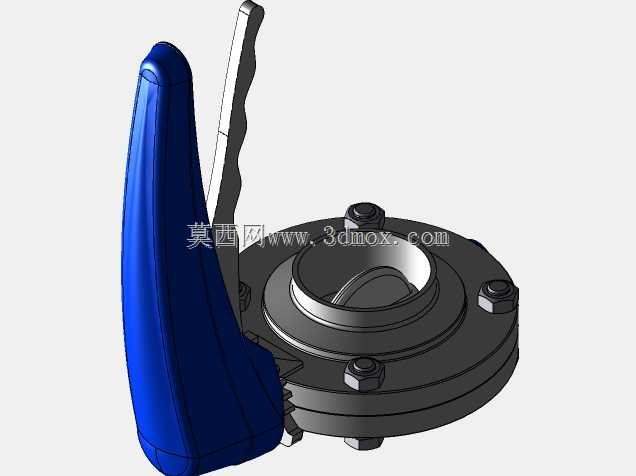

这款手动蝶阀主要面向食品加工、生物医药、乳制品酿造等对卫生等级有严苛要求的流体输送场景，作为管路通断与流量调节的核心控制部件，可适配洁净级不锈钢管路系统，在生产流程中承担介质截断、流量微调的功能，能够在不拆解管路的情况下快速完成启闭操作，适配常温常压下的水、饮品、药剂等洁净流体的输送控制需求。产品采用杠杆式手柄驱动结构，手柄握持段做了符合人体工学的弧面收窄设计，表面包覆防滑结构，操作人员无需额外工具即可单手完成启闭操作，手柄自带的锁止齿片可在0-90度旋转区间内实现多档位定位，避免管路内流体压力冲击导致阀板自行移位，保障管路状态稳定。阀体部分采用快装卡箍式连接结构，两端法兰盘带有标准卡接位与密封槽，安装时无需焊接或螺纹攻丝，只需配套对应规格的卫生级卡箍与密封垫圈即可完成与管路的对接，大幅降低洁净管路的安装与后期拆卸清洗难度，阀体流道采用无死角圆弧过渡设计，阀板与阀座的贴合面做了精密研磨处理，启闭过程中不会出现介质滞留的卫生死角，完全满足洁净生产场景的定期CIP清洗要求。设计过程中优先考虑了操作力矩与密封性能的平衡，阀板转轴采用偏心式布局，在启闭瞬间阀板可快速脱离阀座密封面，大幅降低操作力矩的同时减少密封面的摩擦损耗，延长密封件的使用寿命；阀体外部的螺栓紧固件全部采用内六角沉头布局，避免外露凸起造成的清洁死角与磕碰风险，整体外表面做了镜面抛光处理，不易积尘积污，符合洁净车间的设备外观要求。安装边界上，这款蝶阀的轴向安装尺寸紧凑，相比同通径的球阀、截止阀占用更少的管路轴向空间，手柄旋转半径控制在合理范围内，安装时无需预留过大的侧向操作空间，可适配排布密集的洁净管路集群，阀体两端的快装接口可兼容同标准的卫生级管路、弯头、三通等配件，无需额外制作转换接头即可完成系统搭建，阀板全开状态下流道阻力极小，不会对管路内的流体输送造成额外压损，适合对流量稳定性有要求的连续生产管路使用。
