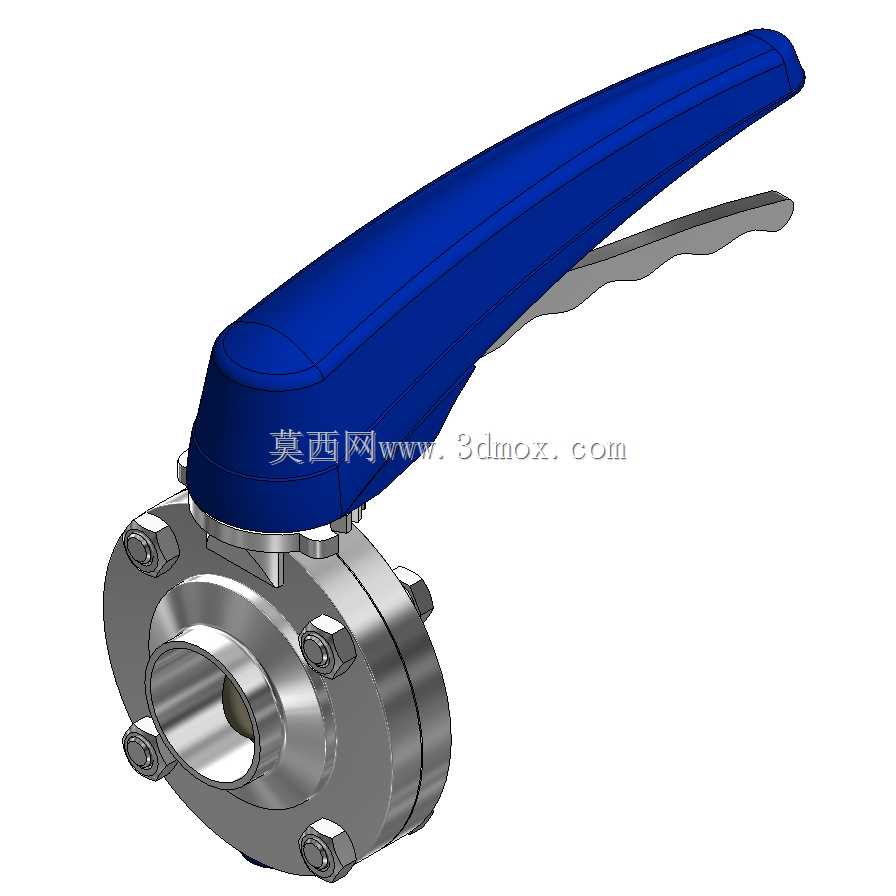

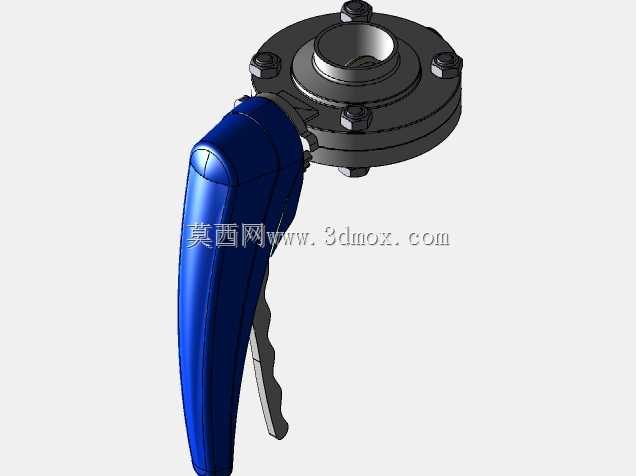

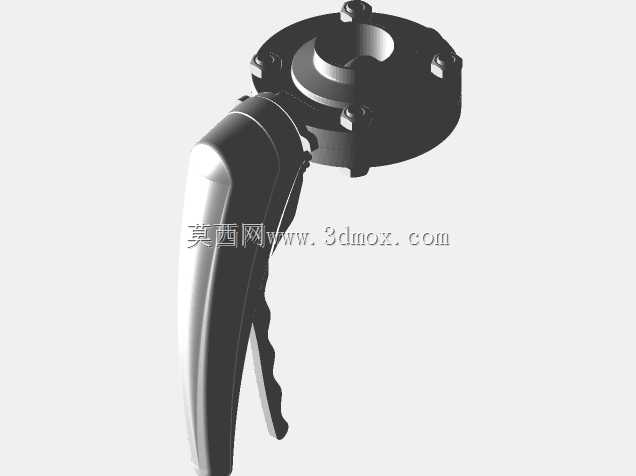

1英寸手动卫生级蝶阀结构设计

这款1英寸规格的手动蝶阀，主要面向食品加工、生物医药、精细日化等对管路洁净度有严苛要求的流体输送场景，是卫生级管路系统中控制介质通断、调节管路流量的核心控制部件。在实际生产场景中，这类蝶阀常被安装在物料输送支管、罐体进出料口、CIP清洗管路分支位置，用来管控饮用水、乳制品、药液、日化原液等无硬质颗粒的流体介质，相比普通工业蝶阀，它的结构设计完全规避了卫生死角，能够满足生产环节定期消杀、无残留的管控要求。从功能特性来看，这款蝶阀采用手柄式手动驱动结构，手柄自带档位锁止结构，扳动时可以通过手柄与阀座旁的齿形卡位结构，将阀板固定在全闭、全开或是任意中间开度位置，操作人员无需额外工具即可快速完成开度调节，调整到位后不会因为管路内介质的压力冲击出现阀板自行偏转的问题，能够稳定维持管路的流量状态。阀板与阀体之间采用食品级密封件配合，密封面经过高精度研磨处理，关闭状态下可以实现零泄漏，避免不同批次物料交叉污染，也能防止管路内介质外泄造成生产物料浪费或是生产环境污染。在设计思路上，这款蝶阀整体采用了卫生级快装结构设计，阀体两端为标准卡箍式连接端，安装时无需焊接法兰，只需配套对应规格的卫生级卡箍即可完成与管路的对接，后期拆卸维护、更换密封件时操作十分便捷，能够大幅缩短生产停机维护的时长。整体结构做了圆弧过渡处理，所有与介质接触的表面都做了镜面抛光处理，没有凹陷、尖角等容易积存物料的结构，在进行CIP在线清洗时，清洗液可以完全冲刷到所有接触介质的表面，不会残留物料残渣滋生细菌，完全符合卫生级生产的规范要求。从安装边界来看，这款蝶阀为1英寸通径规格，整体结构紧凑，手柄扳动的回转半径经过优化设计，安装时不需要为手柄预留过大的操作空间，即使在管路排布密集的生产车间内，也能顺利完成安装和操作。阀体整体采用不锈钢材质加工，耐酸碱腐蚀性能优异，可以适配大多数常规腐蚀性的生产介质，长期在潮湿、定期消杀的生产环境中使用也不会出现锈蚀掉屑的问题，不会对输送的物料造成污染。阀杆与阀体之间采用无外露紧固件的密封结构，既避免了外部环境的杂质进入管路内部，也防止管路内的介质顺着阀杆缝隙向外渗漏，整体运行稳定可靠，日常使用中仅需定期检查密封件磨损状态即可，维护成本极低，非常适合中小管径的卫生级流体输送管路使用。
