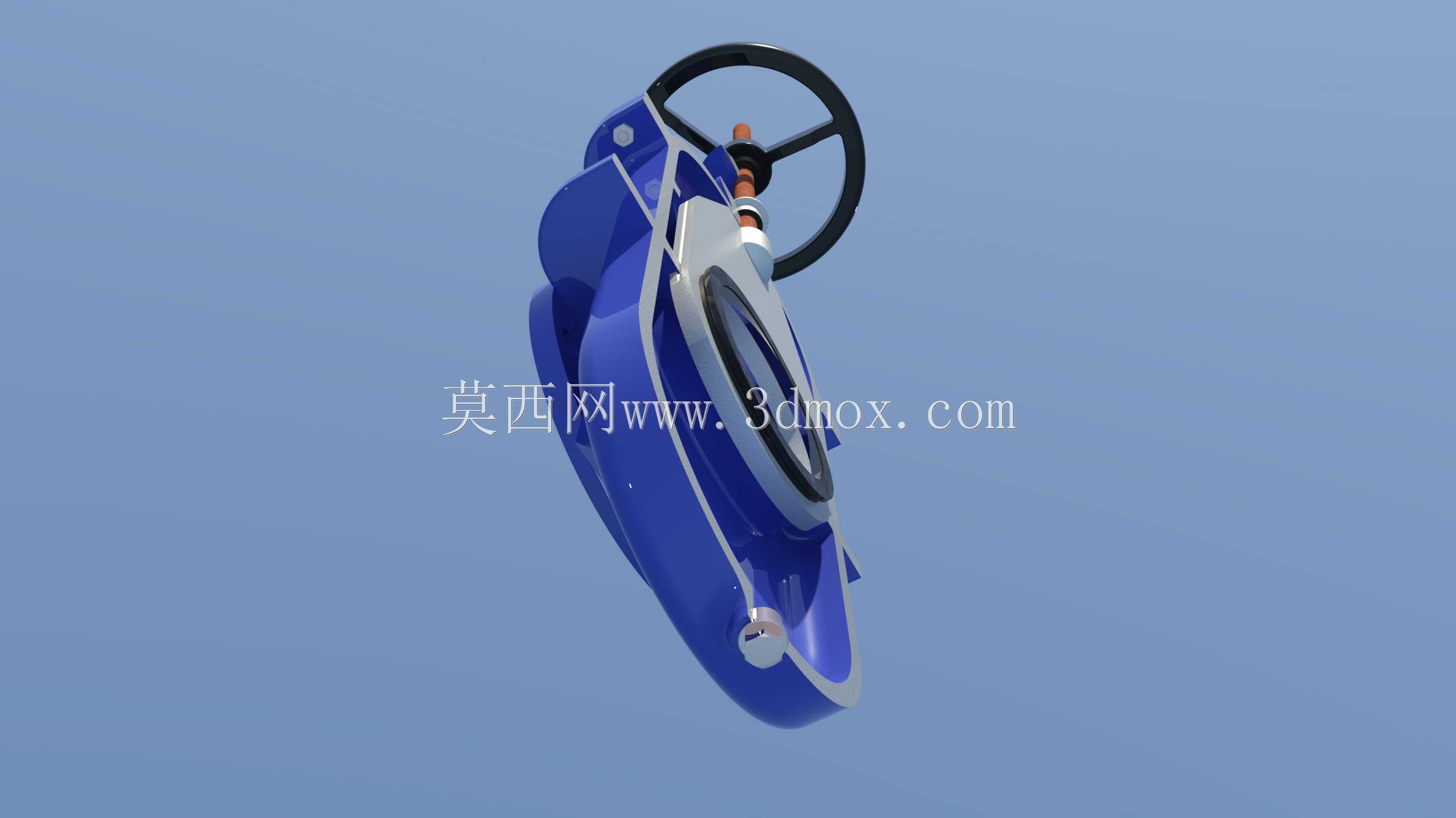

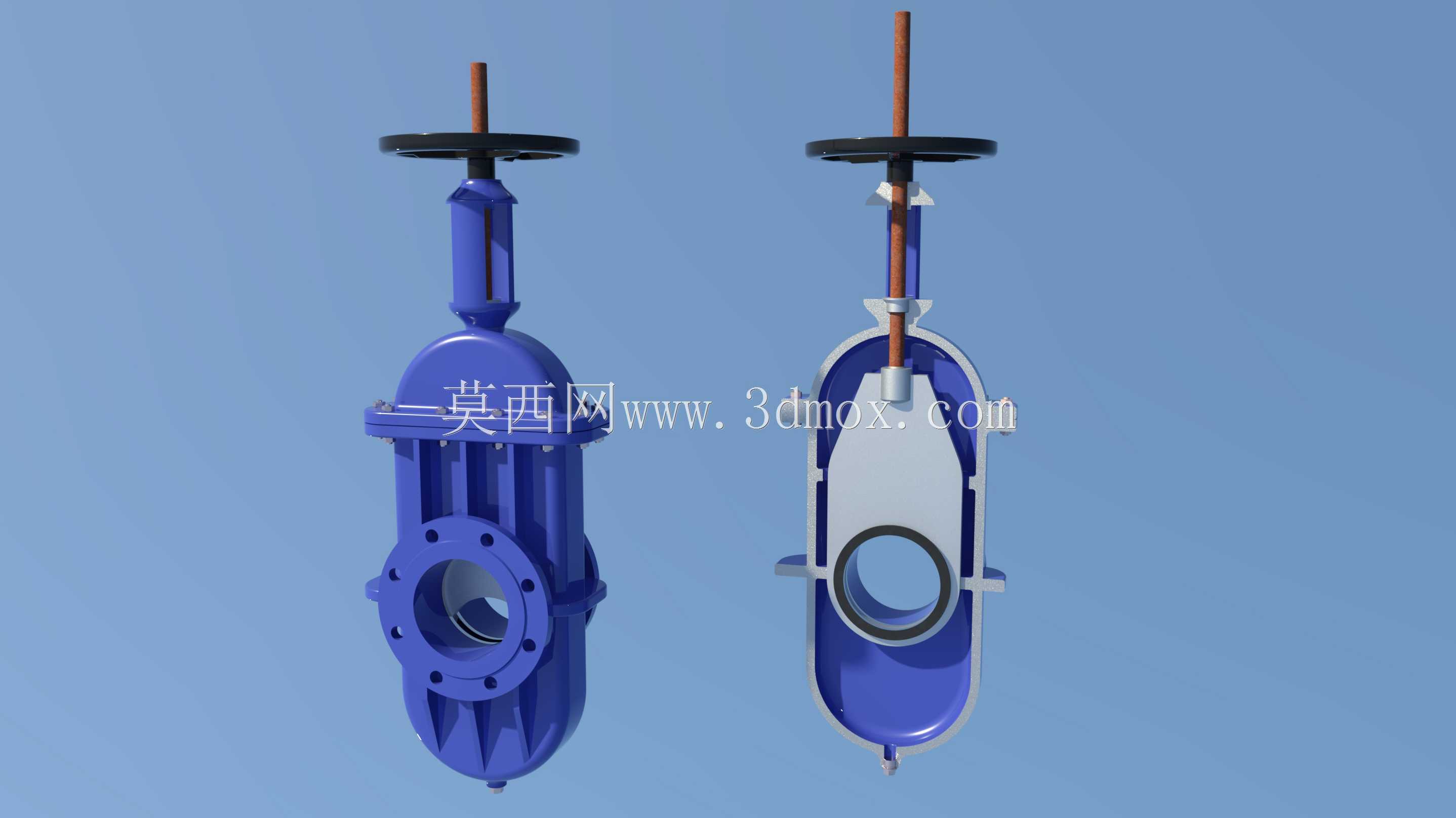

DN150PN16明杆软密封平板闸阀结构

这款DN150、PN16规格的平板闸阀，主要面向城镇给排水管网、市政输水工程、工业循环水系统、污水处理厂工艺管线以及低压暖通空调水系统的流体截断控制场景，在长距离输水干管、厂区工艺支管、楼宇给排水立管等位置都能适配，核心作用是在管线检修、工况切换、故障隔离时实现管路介质的完全截断，相比同口径截止阀流阻更低，全开状态下介质通流顺畅，不会产生明显的压损，适合大流量、低压力的清水类介质输送场景。产品采用明杆结构设计，阀杆随闸板升降同步动作，操作人员可以直观通过阀杆伸出长度判断阀门的开合状态，避免误操作带来的管线风险；软密封闸板整体包覆橡胶材质，密封面贴合度高，关闭状态下无内漏风险，同时避免了传统硬密封闸阀容易卡滞杂物、密封面磨损快的问题，长期使用密封性能稳定。阀体采用法兰连接结构，法兰端面的螺栓孔位完全匹配同压力等级的标准管道法兰，安装时只需对齐法兰端面、加装密封垫片后对角锁紧螺栓即可完成固定，不需要额外加工适配接口，安装边界清晰，同规格管线可以直接替换同参数旧阀，降低现场改造的施工成本。设计过程中优先考虑了日常运维的便利性，顶部手轮采用大直径防滑结构，操作人员不需要借助额外加力杆就能完成开关动作，阀杆位置预留了润滑加注空间，长期使用可以定期加注润滑脂降低操作扭矩，避免阀杆锈蚀卡滞；阀体内部流道做了顺滑过渡处理，没有突兀的结构凸起，介质流经时不会形成涡流区，减少水中杂质在阀腔内部的沉积，降低闸板卡滞的概率。整体外形结构紧凑，手轮顶部到阀体底部的安装高度适配常规管线的安装空间，阀体外伸的法兰结构不会占用过多管线周边的操作空间，日常巡检时可以直接观察阀杆状态判断阀门工况，后期拆解维护时只需松开阀盖连接螺栓就能取出内部闸板和阀杆组件，不需要整体拆卸阀体就能完成密封件更换、阀杆保养等运维操作，大幅降低设备全生命周期的使用成本。
