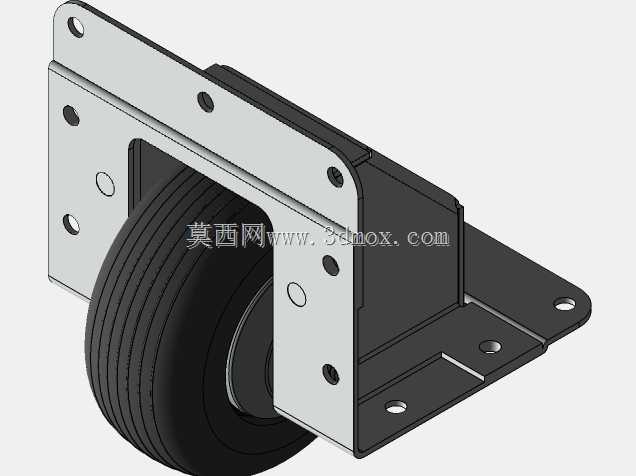

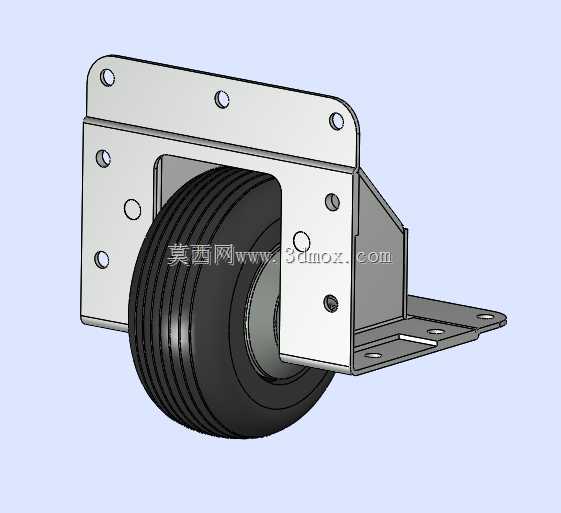

重型嵌入式边缘安装L型支架脚轮结构

这款重型嵌入式边缘安装脚轮，主要面向大载重工业设备、重型仓储货架、大型工业机柜、自动化生产线旁置工装台的移动移位场景设计，解决传统正装脚轮占用设备底部垂直空间、安装后设备整体高度过高、边缘安装场景下支架受力不均易变形的痛点，适配需要将行走轮内嵌于设备侧壁底部、不额外抬升设备主体高度的安装需求。从功能特性来看，该脚轮采用加厚金属折弯焊接支架结构，L型的安装立面与水平承托面形成三角加强受力结构，支架立面预留多组不同孔距的安装通孔，可适配不同壁厚的设备侧壁安装需求，安装时无需在设备底部预留轮体容纳腔，仅需贴合设备侧壁下缘固定即可，轮体部分可嵌入设备侧壁预留的缺口内，大幅压缩轮体占用的垂直空间，让设备底部可以尽可能贴近地面，提升设备放置的稳定性。轮体采用高弹性耐磨橡胶材质，表面设计多道环形防滑排水槽，在车间环氧地面、水泥地面、普通瓷砖地面行走时都能保持足够的抓地力，滚动过程中噪音低、震动小，不会对车间地面造成压痕损伤，轮体内部配置密封式滚珠轴承，转动顺滑无卡滞，长期承重使用也不会出现轴承锈蚀、转动卡涩的问题。设计过程中重点考量了重载场景下的结构强度，支架转角处额外增加三角形加强筋板，将轮轴承受的竖向载荷均匀分散到整个安装立面的固定螺丝上，避免单点受力过大导致支架变形、螺丝断裂的问题，轮架两侧的护板完全包裹轮体两侧，既可以防止运行过程中杂物卷入轮轴缝隙，也能避免轮体受到侧向撞击时出现轮轴偏移、轮体脱落的风险。安装边界方面，该脚轮的安装立面高度、水平托板长度都经过适配优化，固定孔位采用标准化孔距设计，可直接替换同规格的传统边缘安装脚轮，轮体转动半径完全控制在支架护板的轮廓范围内，安装后不会出现轮体转动时刮蹭设备侧壁的问题，单轮额定载重可满足重型工业设备的移位需求，既可以搭配同系列定向脚轮组成直行移动组，也可以搭配万向脚轮实现设备的全方向灵活移位，在设备需要长期固定放置时，配套的支架结构也可搭配刹车组件，锁止轮体转动，避免设备出现意外滑移。
