中凹可挂式箱柜暗装门锁结构设计

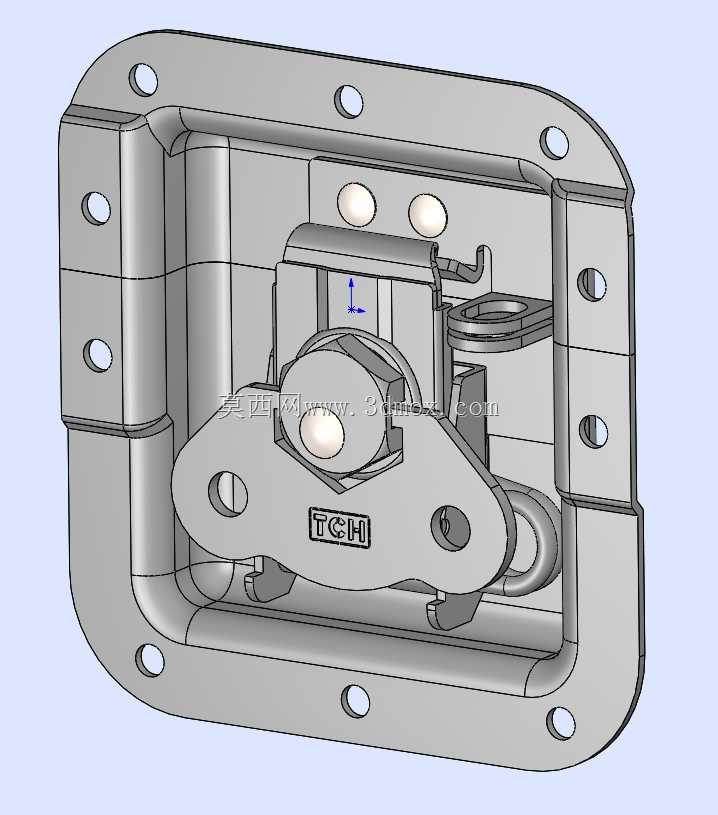

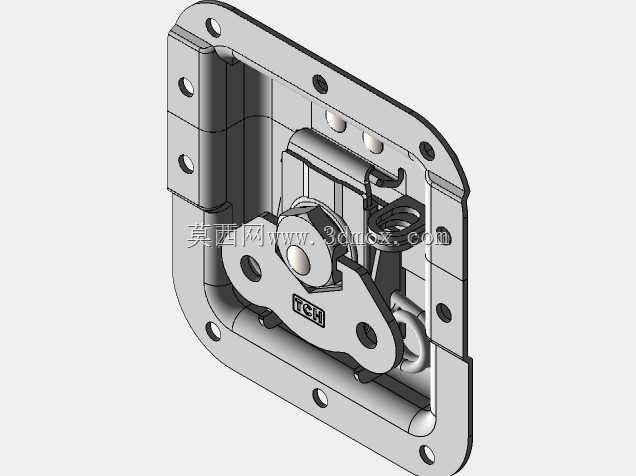

这款中凹可挂锁式暗装门锁，主要面向特种运输箱体、工业设备柜、户外工具舱、移动作业方舱等对锁具隐蔽性、抗磕碰性有较高要求的应用场景，这类场景往往存在货物装卸剐蹭、户外环境侵蚀、频繁开关启闭的使用需求，外露式锁具容易被撞击变形导致锁闭失效，而暗装嵌入式的结构能够完全收纳于门板内部，避免装卸作业、运输途中的外力冲击损坏锁体。从实际用途来看，该锁具承担门板锁止、可外挂挂锁实现双重防盗的功能，既可以通过内部旋钮结构实现快速启闭，满足日常频繁开箱的操作需求，也可以在需要长期闭锁、管控权限的场景下，在锁体预留的挂锁位加装挂锁，实现非授权人员无法开启的管控效果，适配7/8英寸的安装偏移量，能够兼容市面上多数标准厚度的工业箱柜门板安装需求。在功能特性上，锁体采用整体冲压成型的嵌入式底座，底座周边均匀分布安装孔位，通过紧固件即可完成与门板的固定，安装后锁体表面与门板外表面基本齐平，无突出结构；内部锁止机构采用联动式旋转锁舌设计，转动中心旋钮时，两侧锁舌同步伸缩，与门框上的锁扣位配合实现多点锁止，相比单点锁止结构，锁闭后的门板贴合度更好，不会出现局部翘起、密封不严的问题，适配有防水、防尘密封要求的箱体使用；锁体上预留的挂锁孔位在旋钮旋转至锁止位置时会自动对齐，此时穿入挂锁即可限制旋钮的转动，实现锁止状态的固定，无需额外加装挂锁扣位，集成化的设计减少了门板上的开孔数量，提升了箱体整体的结构强度与密封性能。设计思路上，这款锁具优先考虑了使用场景的耐用性需求，整体结构没有易损的薄壁弹片类零件，所有联动部件都采用刚性铰接结构，长期反复使用也不会出现弹性疲劳失效的问题；中凹式的面板设计让操作旋钮凹陷在底座内部，即使外部有剐蹭也不会直接碰撞到操作部件，同时凹陷的空间也预留了戴手套操作的余量，适合户外作业、工业生产场景下操作人员佩戴防护手套时直接操作，无需摘除手套即可完成开锁、闭锁动作。外形尺寸与安装边界方面，锁体整体为带圆角的方形嵌入式结构，底座的安装法兰边贴合门板内侧，嵌入门板的腔体深度适配常规工业箱柜的门板夹层空间，安装时仅需在门板上开出对应尺寸的方形安装孔，将锁体嵌入后通过周边的安装孔拧紧紧固件即可完成固定，不需要复杂的焊接、铣削加工，现场安装更换都十分便捷；锁舌的伸缩行程经过精准匹配，在锁止状态下能够伸入门框足够的深度，避免受振动影响出现意外脱开的情况，解锁状态下锁舌完全收回底座内部，不会在开关门时剐蹭门框密封胶条，保障门板密封结构的使用寿命。
