模块化车床端面驱动顶尖结构设计

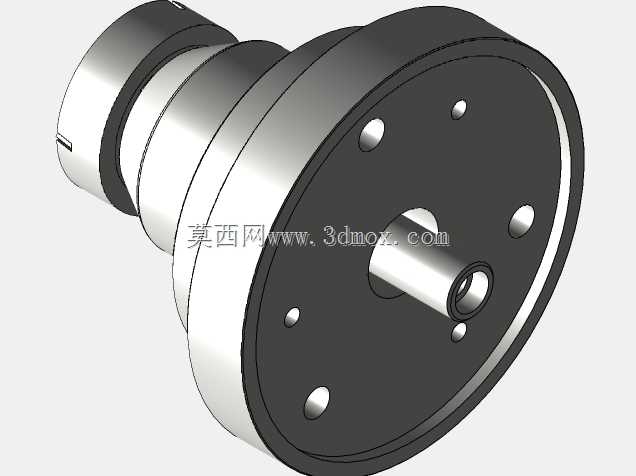

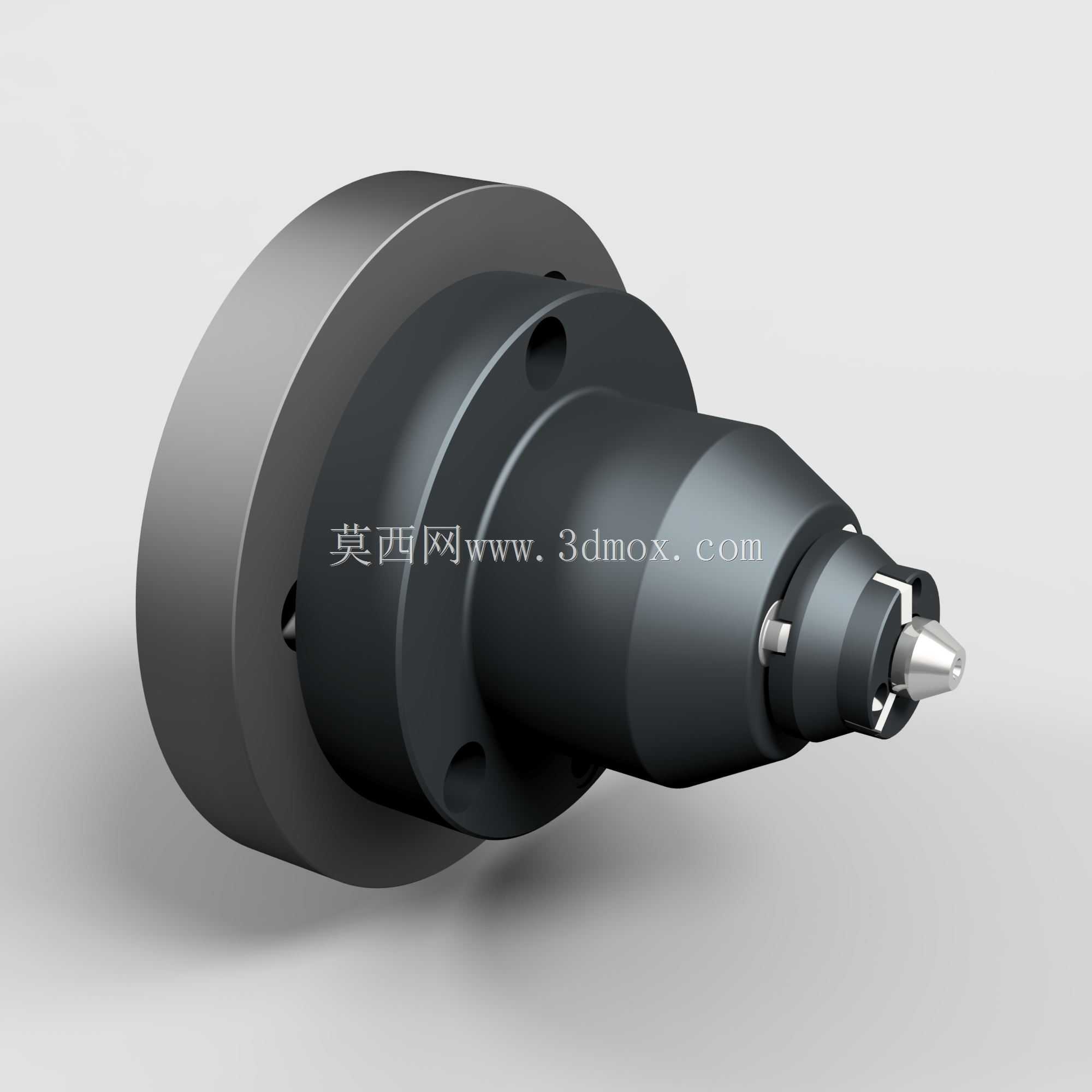

这款端面驱动部件是车床加工场景中用于轴类零件夹持定位的核心工装部件，主要适配普通卧式车床、数控车床的主轴端安装，在轴类零件的一次装夹加工场景中发挥关键作用，能够替代传统的卡盘加尾座顶尖的装夹方式，实现工件全外圆表面无遮挡加工，避免二次装夹带来的同轴度误差，大幅提升细长轴、台阶轴等零件的加工精度与加工效率。从实际应用场景来看，这类驱动部件广泛用于汽车传动轴、电机轴、液压阀芯等回转体零件的批量加工工序，在高速车削作业中能够稳定传递主轴扭矩，同时保证工件的回转精度，减少装夹找正的辅助时间。从功能特性来看，该部件采用模块化集成设计，将驱动卡爪、弹性顶紧结构、定心锥面、安装法兰集成在同一主体结构上，前端的弹性驱动爪能够在顶紧力作用下自动贴合工件端面，通过端面嵌入的方式传递切削扭矩，中心的顶尖结构负责工件的径向定心，保证工件回转轴线与主轴轴线完全重合；内部集成的弹簧缓冲结构能够自适应工件端面的微小平面度误差，避免刚性顶紧造成的工件变形或驱动爪崩损，同时在高速旋转时能够吸收切削过程中的微小振动，提升加工表面的光洁度。从设计思路来看，该部件采用了法兰式安装接口，后端的法兰盘直接与车床主轴前端的定位止口配合，通过螺栓锁紧实现与主轴的刚性连接，安装时无需额外的过渡连接盘，能够适配多数标准规格的车床主轴端口；主体采用阶梯轴式的结构布局，从后往前直径逐步收窄，既保证了与主轴连接端的结构刚性，又避免前端结构过大遮挡刀具走刀路径，让车刀能够顺畅走到靠近主轴端的加工位置，实现工件全长范围的加工覆盖。从安装边界与尺寸适配来看，该部件的最大外径位于后端法兰位置，安装后不会超出主轴端的外径范围，不会与车床的刀架、护罩等周边部件产生运动干涉；前端的驱动爪采用可伸缩设计，未工作状态下爪尖略高于中心顶尖端面，顶紧工件时驱动爪压缩内部弹簧回缩，直到中心顶尖完全顶入工件的中心孔，此时驱动爪刚好以合适的压力贴合工件端面，既保证足够的驱动摩擦力，又不会压伤工件端面。整体结构的动平衡性能经过优化，在主轴最高转速范围内运转时不会产生明显的振动，能够满足高速精车的加工要求，内部的弹性元件采用耐疲劳的合金弹簧钢制作，长期反复伸缩作业也不会出现弹力衰减，延长了部件的整体使用寿命，日常维护时只需定期加注润滑脂，拆解清理内部的切削碎屑即可，维护操作十分便捷。
