槽轮式间歇传动机构结构设计

该间歇传动机构是机械传动系统中实现周期性间歇运动的核心功能部件，广泛应用于自动化生产线转位输送、多工位加工台分度、包装机械送料、印刷机械走纸、轻工机械工位切换等需要精准间歇动作的工业场景，能够将主动件的连续匀速旋转运动，转换为从动件的周期性步进式转动，在每次步进动作后提供稳定的停歇定位阶段，满足工位加工、工件转运、工序切换过程中对静止定位精度的要求。

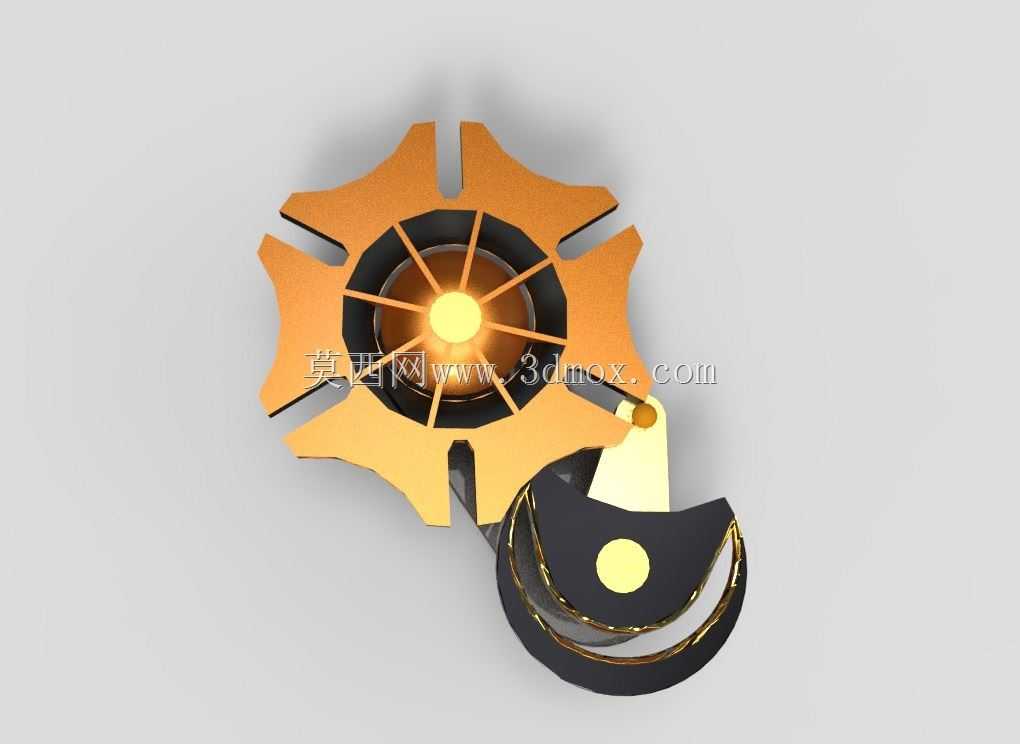

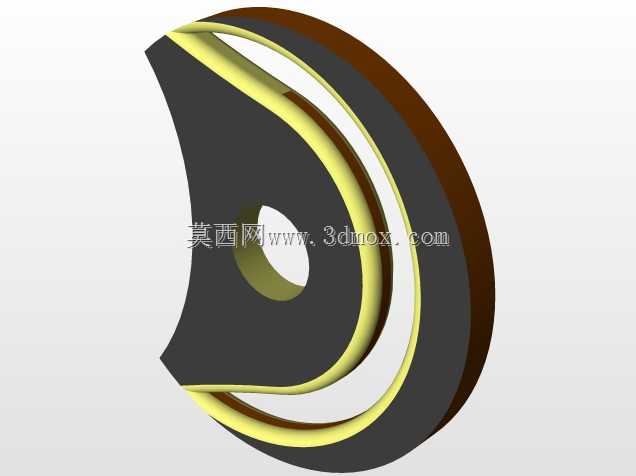

从功能特性来看，该机构采用外啮合槽轮传动结构，主动拨盘上配置有圆柱锁止弧与驱动拨销，从动槽轮开设径向分布的开口槽，当主动拨盘连续旋转时，拨销进入槽轮开口槽的阶段带动槽轮完成固定角度的步进转动，拨销脱离槽轮后，锁止弧与槽轮的凹弧面完全贴合，将槽轮可靠锁止在固定停歇位置，不会出现惯性滑移或角度偏移，传动过程冲击小、运行平稳，分度定位精度能够满足多数中低速自动化设备的使用需求，相比棘轮传动具备更低的运行噪音与更高的传动平稳性，相比凸轮式间歇传动具备更简单的加工工艺与更低的制造成本。

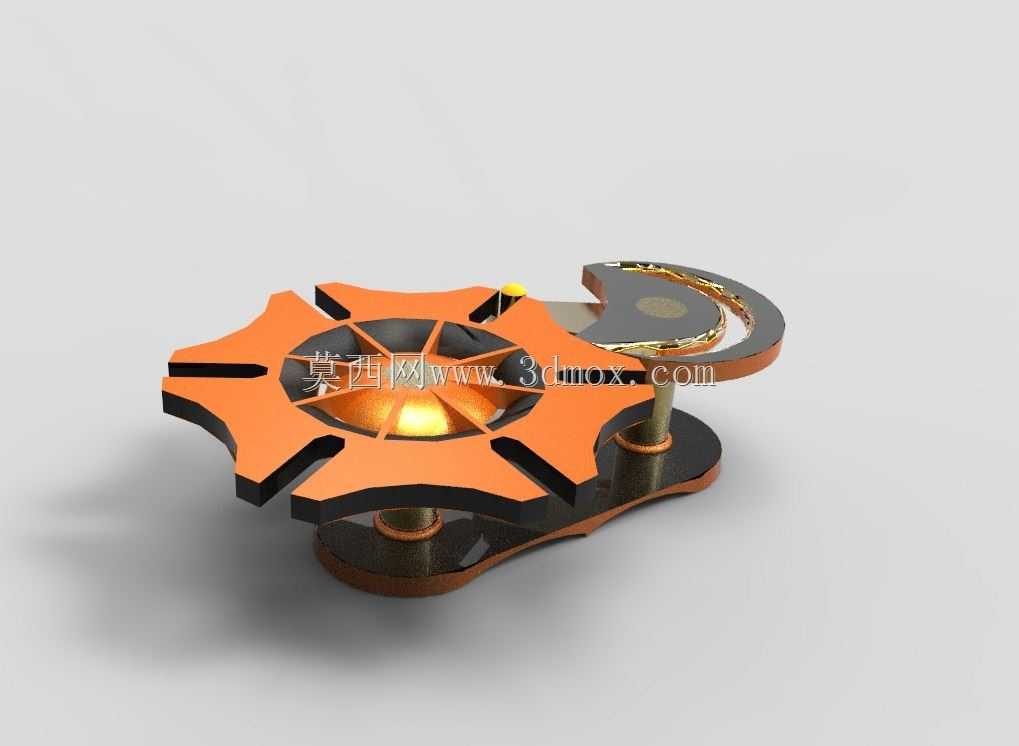

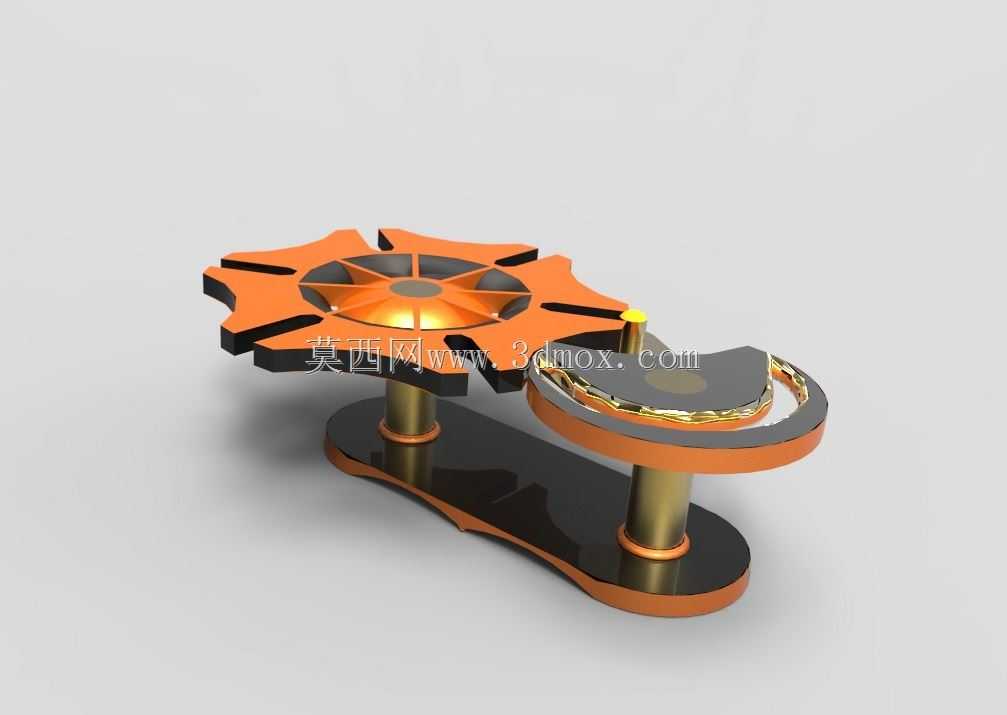

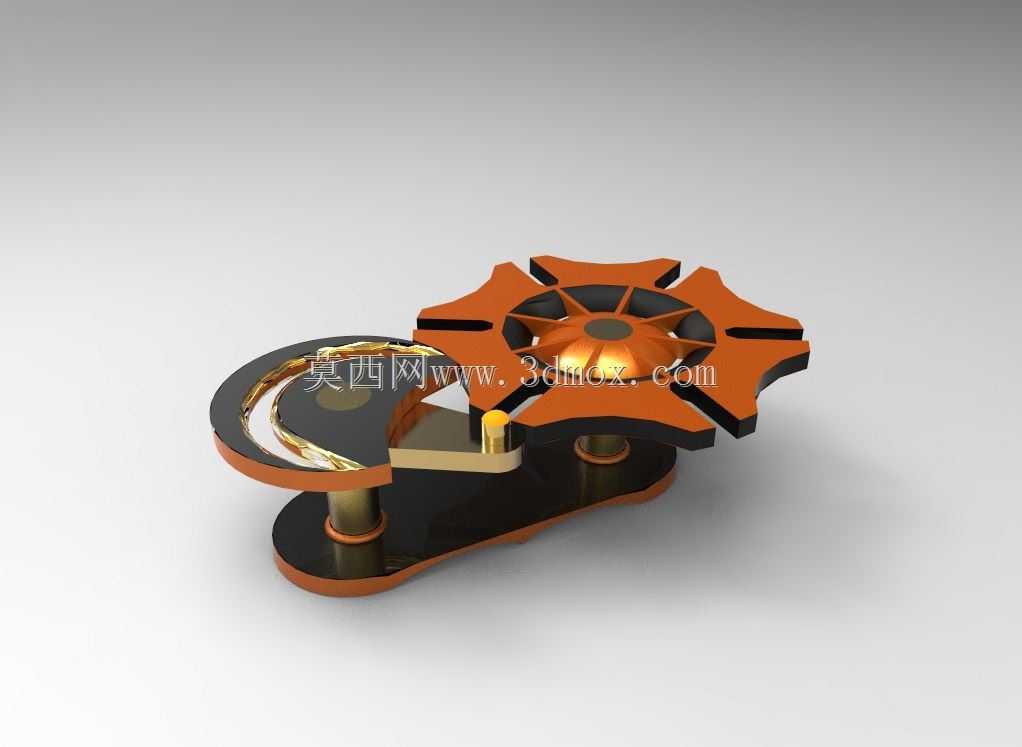

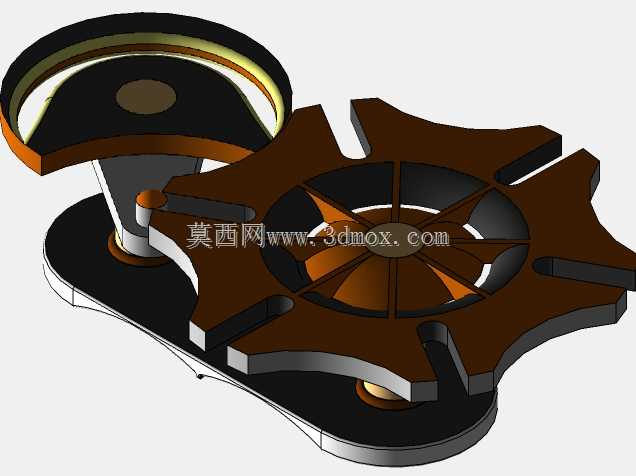

在设计思路层面，该结构采用对称式布局设计，主动轴与从动轴平行布置，整体采用双层支撑板承载结构，上下两层支撑板通过支撑柱刚性连接，主动轴、从动轴均通过轴套与支撑板装配，保证轴系运转的同轴度与支撑刚度；拨销位置与锁止弧的轮廓经过匹配设计，确保拨销进入、脱离槽轮槽口的过程无刚性冲击，锁止阶段的弧面完全贴合无间隙；槽轮采用八槽径向布局，对应每次步进转动45度分度角，可根据实际工位需求调整槽数适配不同分度角度要求；整体结构外露无封闭壳体，便于观察传动过程、调整装配间隙，也方便日常维护时的润滑与部件更换。

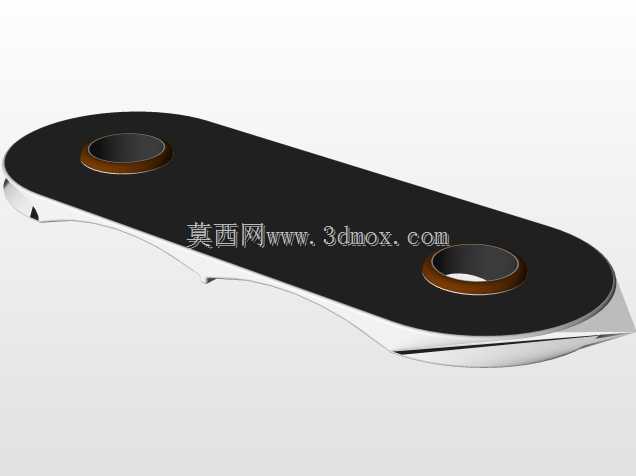

从安装边界与尺寸适配来看，该机构整体为扁平式矩形安装底座，底座预留有标准化的安装孔位，可直接固定在设备安装台面或集成到整机传动系统中；主动轴输入端可通过联轴器与驱动电机、减速箱输出端连接，从动槽轮输出端可直接连接转台、输送辊、送料辊等执行部件；整体轴向厚度紧凑，径向尺寸适配多数中小型自动化设备的安装空间，轴系高度统一，不需要额外设计转接结构即可完成装配，安装调试过程简单，不需要复杂的对中操作即可保证传动精度。
