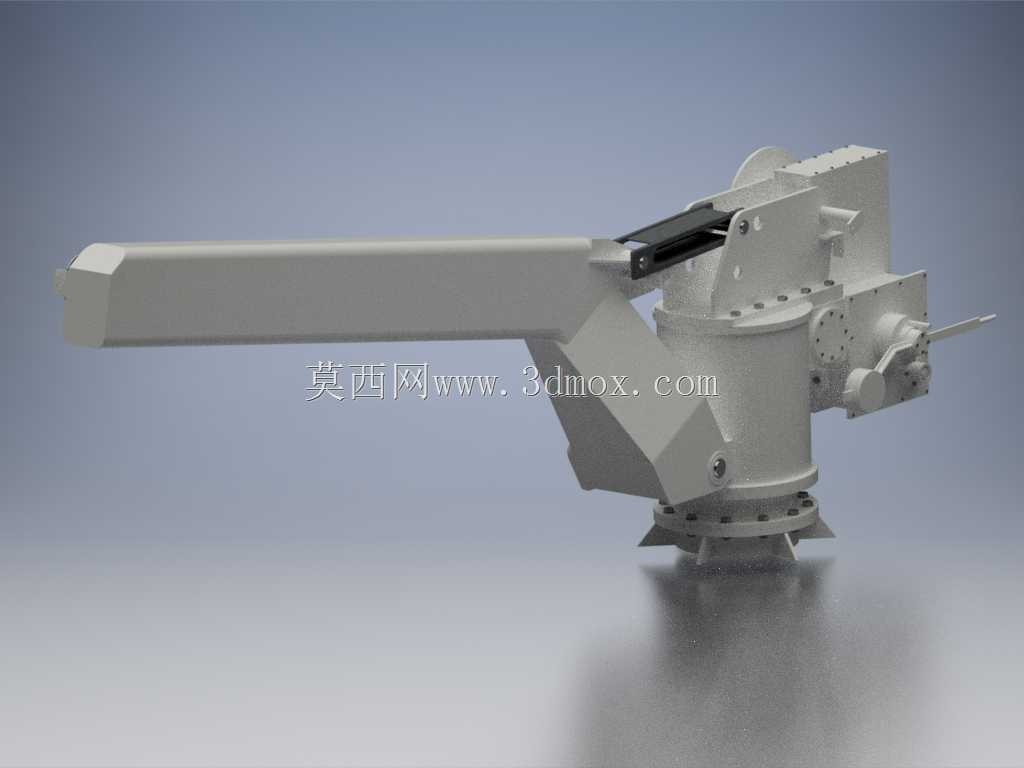

船用救生筏回转吊柱结构设计

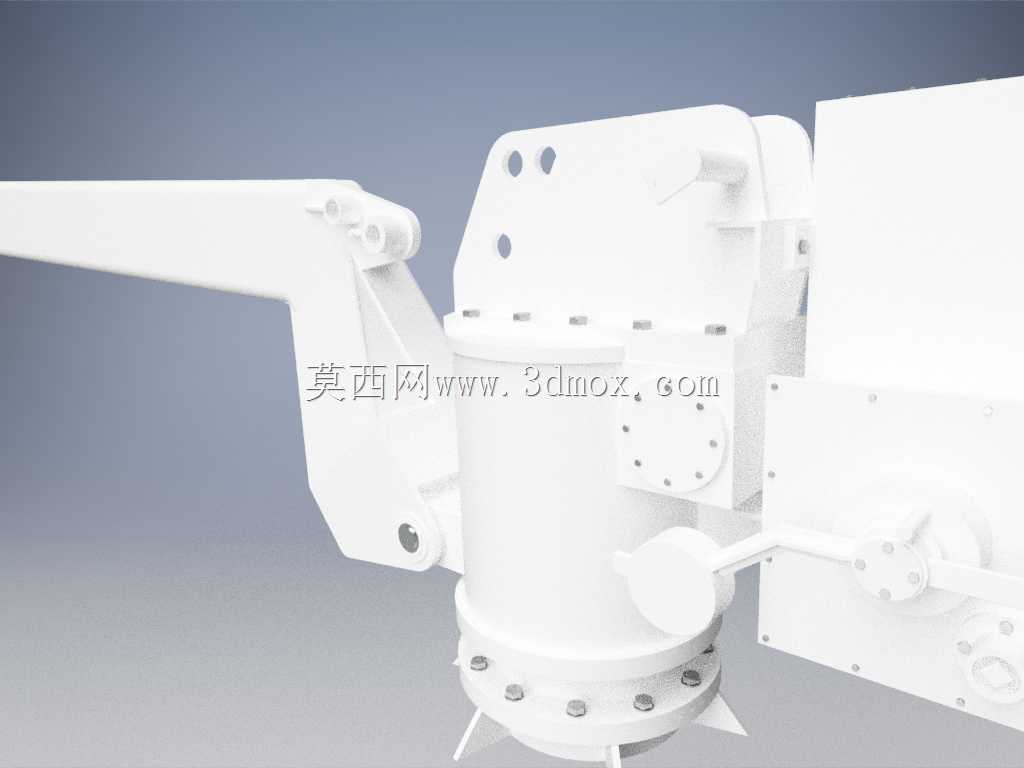

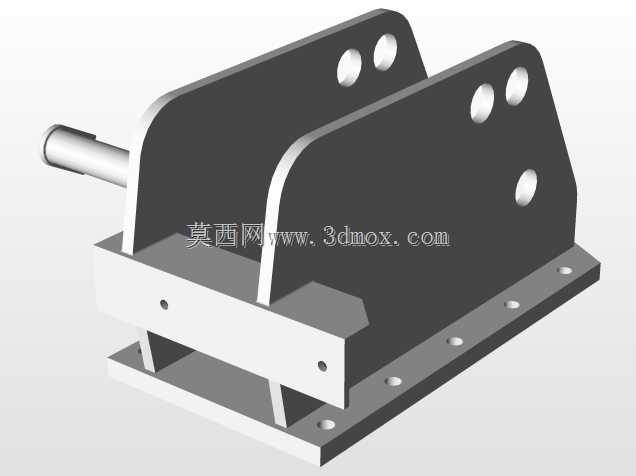

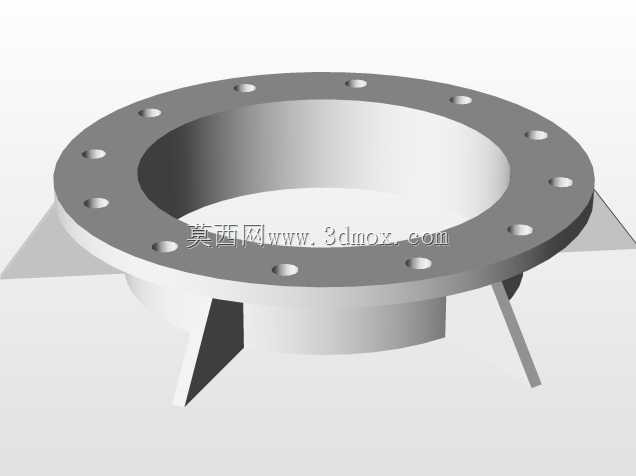

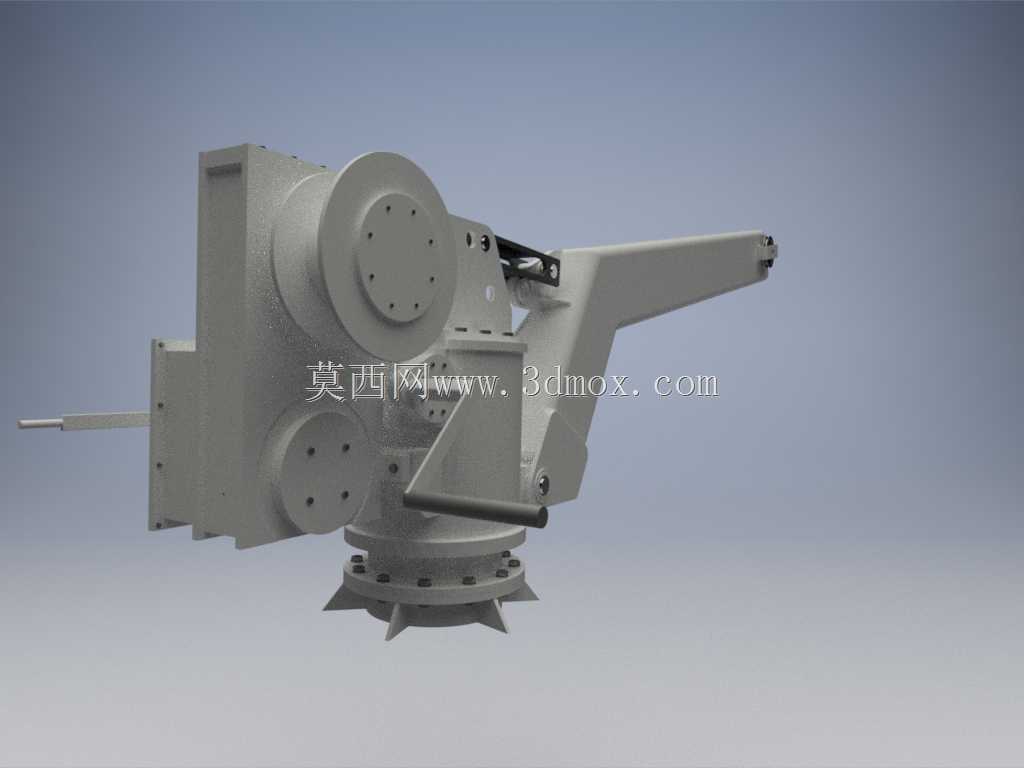

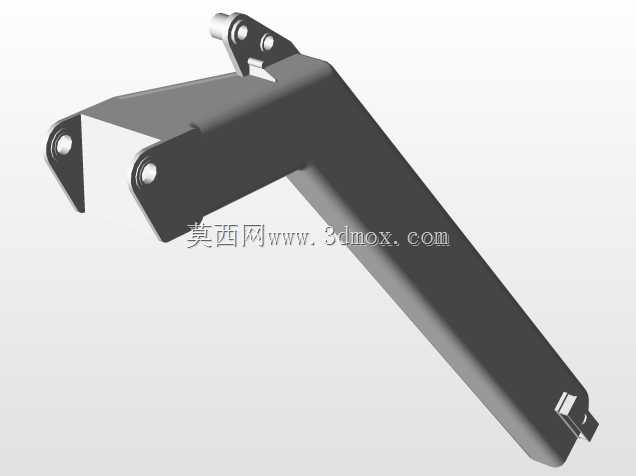

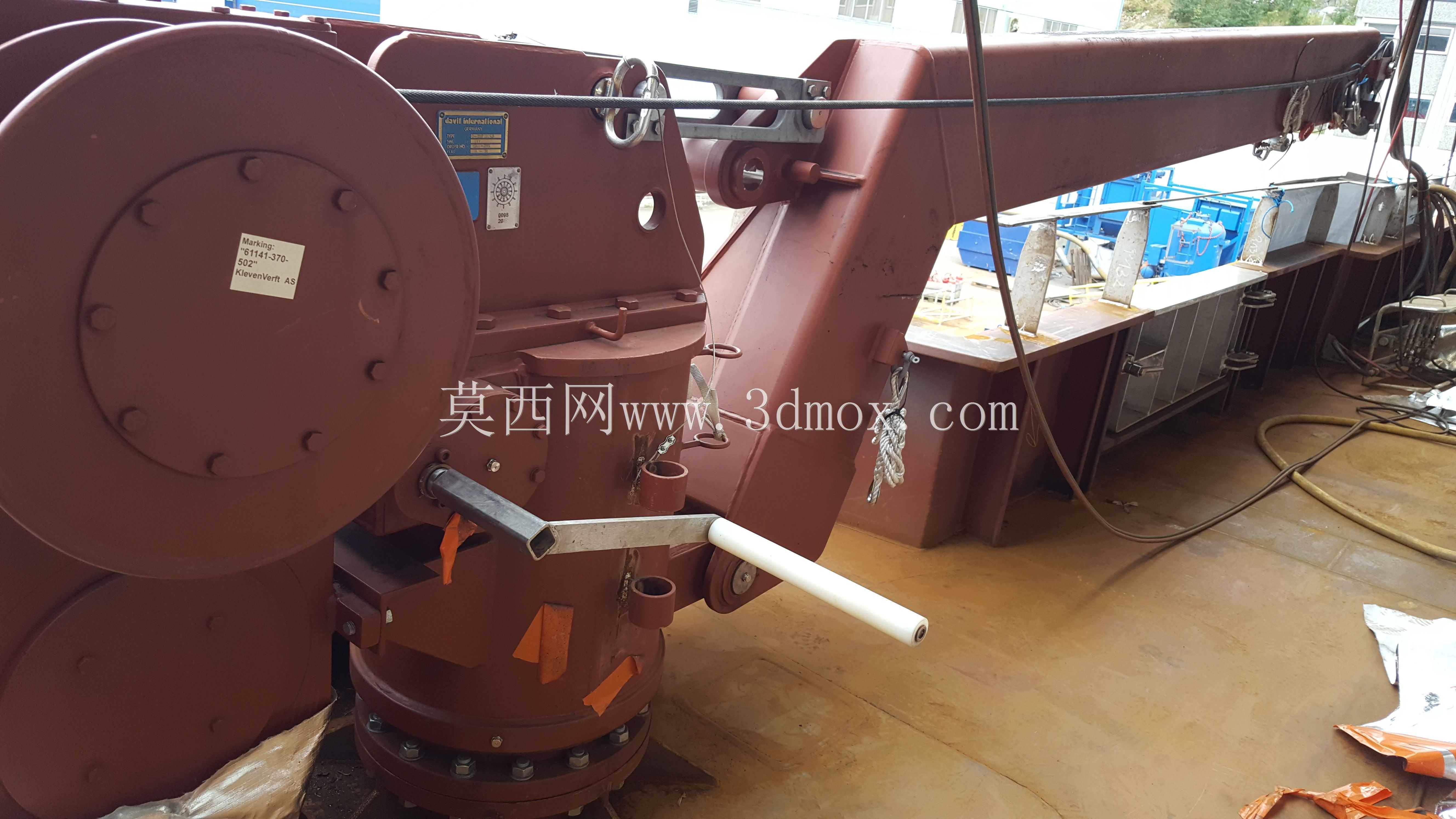

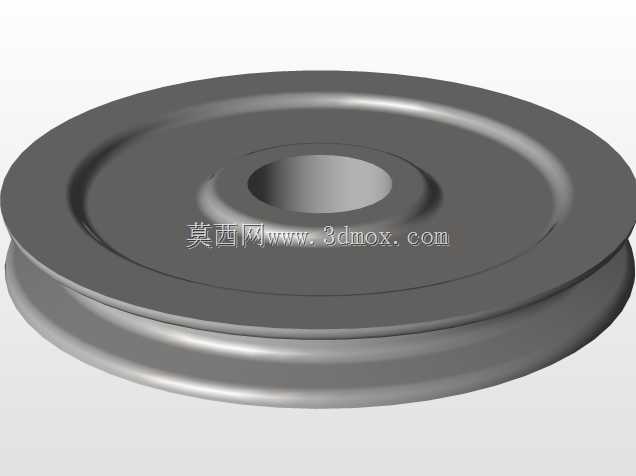

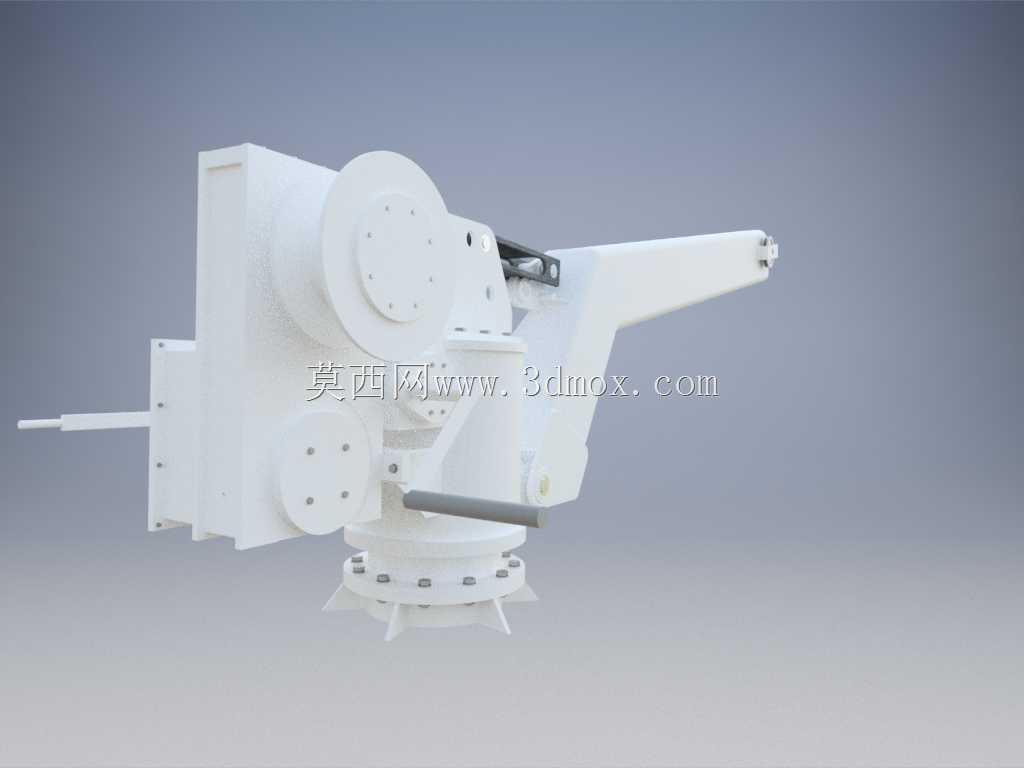

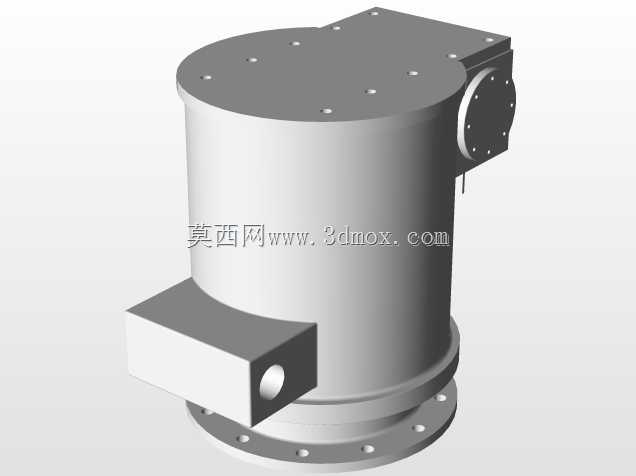

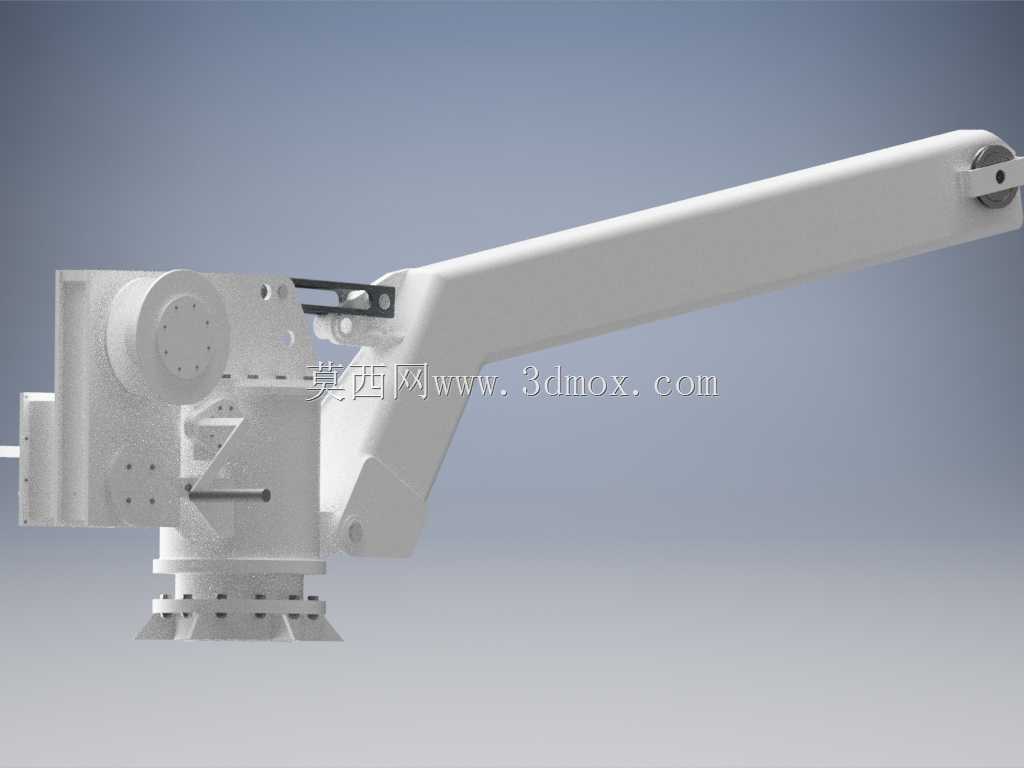

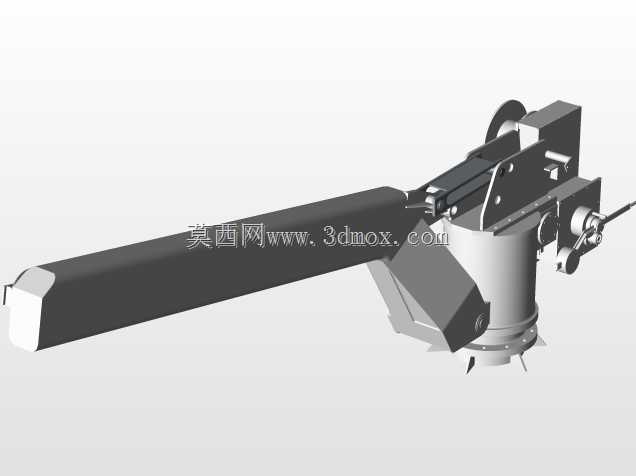

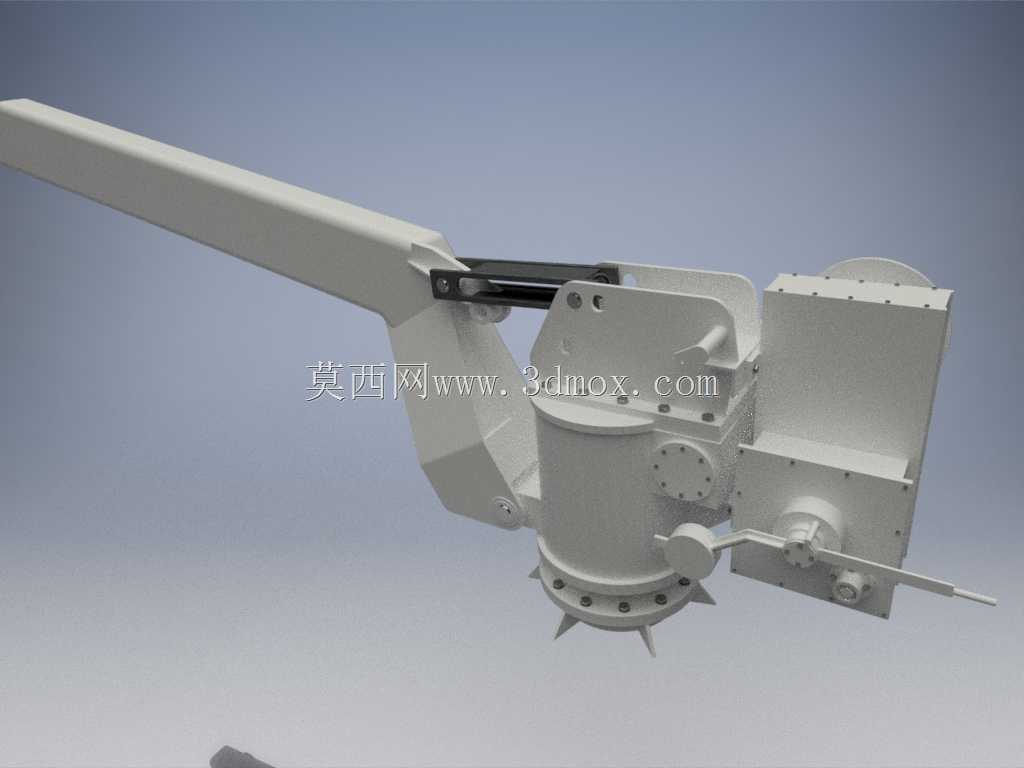

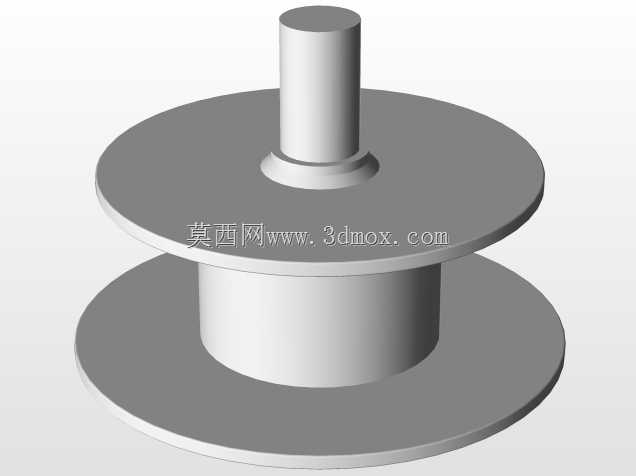

该吊柱是船舶甲板区域专用的救生设备配套起重装置，核心应用场景为各类远洋船舶、豪华游艇、近海作业平台的甲板舷侧区域，承担救生筏的舷外投放、回收作业，是船舶法定救生系统的关键配套承载结构，在船舶应急撤离场景中，需在规定的作业工况下快速将折叠收纳的救生筏平稳移送至舷外指定位置，完成解锁释放，保障遇险状态下人员撤离的效率与安全性。该设备的实际用途覆盖救生筏的日常收纳承载、检修移位、应急投放全流程，日常状态下吊臂可收拢锁定在甲板内侧区域，避免占用甲板通行空间，也减少航行过程中风浪对设备结构的直接冲击，作业状态下可通过回转机构调整吊臂的伸出方位，匹配不同舷侧位置的投放需求，适配不同规格的气胀式救生筏吊装作业。从功能特性来看，该吊柱采用立柱式回转支承结构作为承载核心，底座通过法兰螺栓与甲板预埋的加强结构刚性连接，可承受吊臂全伸状态下的额定起吊载荷与船舶横摇、纵摇带来的附加动载荷，操作端设置手动操作杆，可实现吊臂回转、绞车锁止、吊钩释放的手动操控，无需依赖外接动力源，在船舶失电的应急状态下仍可完成全部操作流程，吊臂采用变截面箱型焊接结构，在保证结构强度的前提下尽可能降低自重，臂端设置导向滑轮组，配合内置的手动绞车实现吊重的升降动作，滑轮边缘设置防脱挡边，避免钢丝绳在船舶晃动状态下脱出绳槽引发作业故障。在设计思路层面，该结构优先考虑船用环境的耐蚀性与操作可靠性，所有外露结构件均采用船用防锈漆做多层涂装处理，转动配合部位设置铜质衬套与密封结构，阻挡盐雾、海水飞溅进入配合间隙引发卡滞，结构受力路径从吊钩载荷经臂架传递至回转立柱，再通过底座法兰分散传递至甲板加强结构，所有受力焊缝均采用连续满焊工艺，关键受力节点做加强筋补强，避免应力集中引发结构失效。从外形尺寸与安装边界来看，该吊柱收拢状态下横向占用甲板空间不超过两米，竖直高度适配甲板上层设备的通行限界，安装时需保证底座下方甲板结构做对应加强，承载能力匹配吊柱额定起重量的1.5倍以上安全系数，吊臂全伸状态下的舷外伸出距离需满足救生筏投放时与船体外板的安全间隙要求，避免释放过程中救生筏与船体发生碰撞，回转作业范围内无其他甲板设备遮挡，保证操作过程中人员可全程观察吊重与舷外状态，操作工位设置在吊柱侧方安全区域，作业时操作人员可同时观察吊臂状态、吊钩位置与舷外水面情况，保障投放作业的安全性。
