多自由度激光切割机械臂结构设计

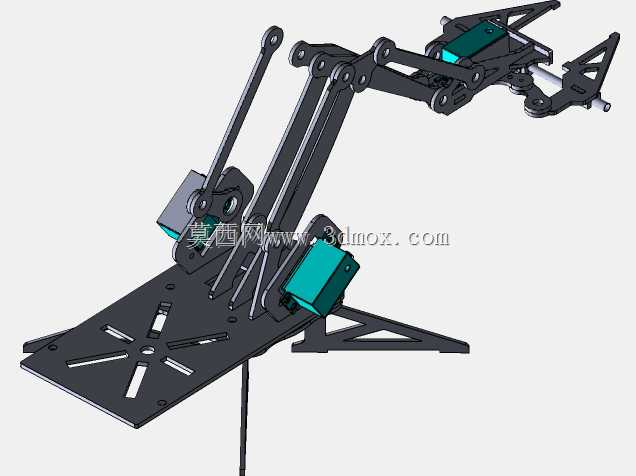

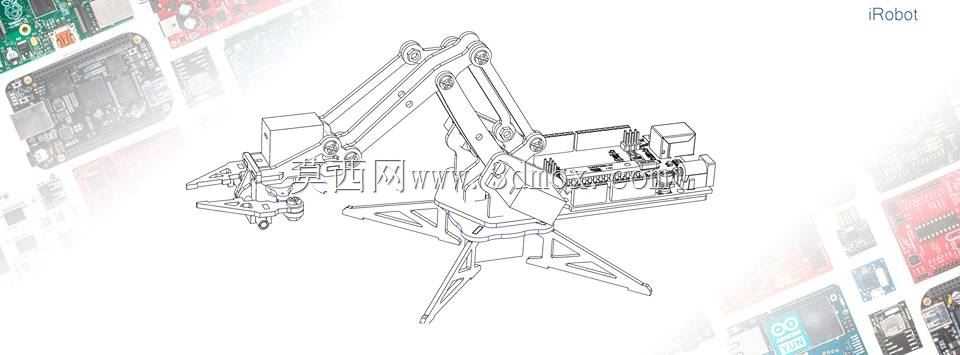

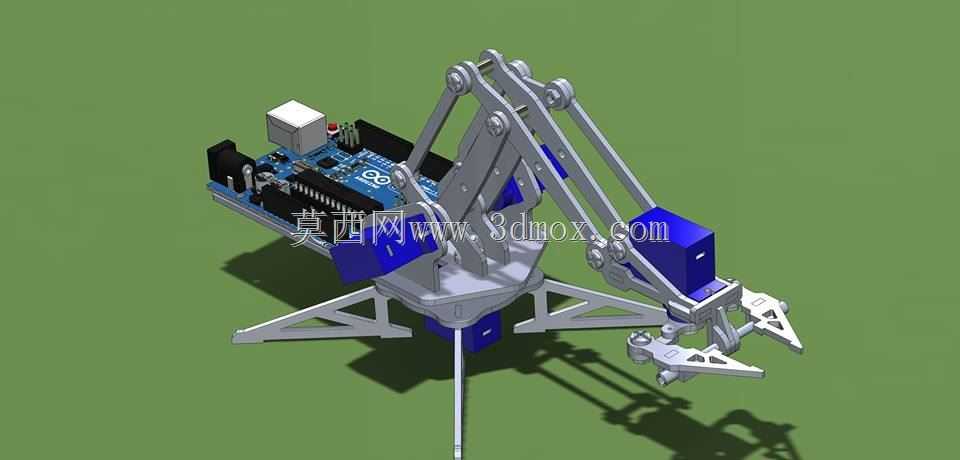

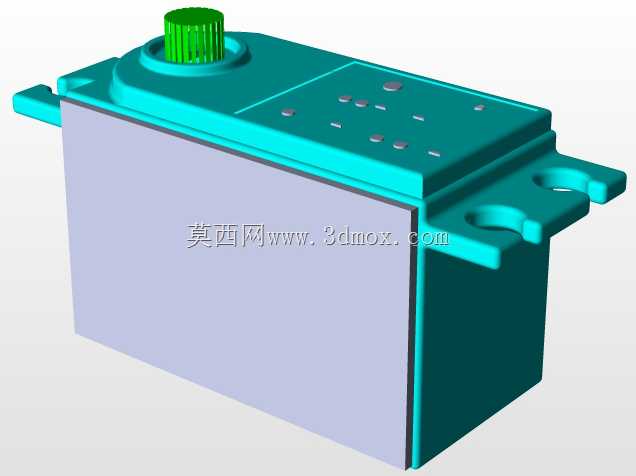

这款多自由度机械臂结构主要面向教学实验、小型物料搬运、轻量作业演示等场景，适配开源arduino控制方案，可广泛应用于创客教育实训、高校机械原理课程演示、小型自动化作业工位搭建等场景，能够完成小范围内的物件抓取、定点移位、动作路径演示等实际作业需求，也可作为二次开发的基础机械载体，拓展视觉识别、路径规划等进阶功能。在功能特性上，该机械臂采用多连杆串联结构设计，通过多组转动副实现多维度的动作输出，末端可适配夹爪、作业头等不同执行端，能够覆盖底座前方扇形区域的作业范围，各连杆之间的铰接点经过受力优化，在3毫米板材厚度的基础上保证结构刚性，避免作业过程中出现结构形变影响动作精度。底座采用十字开槽的平板式安装结构，既可以通过螺栓直接固定在工作台面，也可搭配快速装夹结构实现工位的快速转移，安装边界预留充足的走线空间，舵机等驱动元件的安装位采用嵌入式设计，避免走线外露干扰臂体动作。设计思路上充分考虑了加工落地的便捷性，整体结构全部采用等厚度板材加工而成，无需复杂的机加工工序，通过激光切割即可完成所有结构件的下料，装配环节仅需标准铰接销轴与紧固件即可完成整机组装，大幅降低了制作门槛与加工成本，适合个人创客、教学场景下的快速制作落地。臂体的连杆长度经过运动学仿真优化，在保证作业覆盖范围的同时，避免各连杆在动作过程中出现运动干涉，驱动元件的安装位置贴合臂体重心，减少臂体动作过程中的转动惯量，提升动作响应速度与运行稳定性，底座的支撑结构采用三角加强筋设计，在不增加整体重量的前提下提升底座的抗倾覆能力，保证臂体伸展至最大作业半径时依然保持稳定。
