电厂供热系统热回收塔结构设计

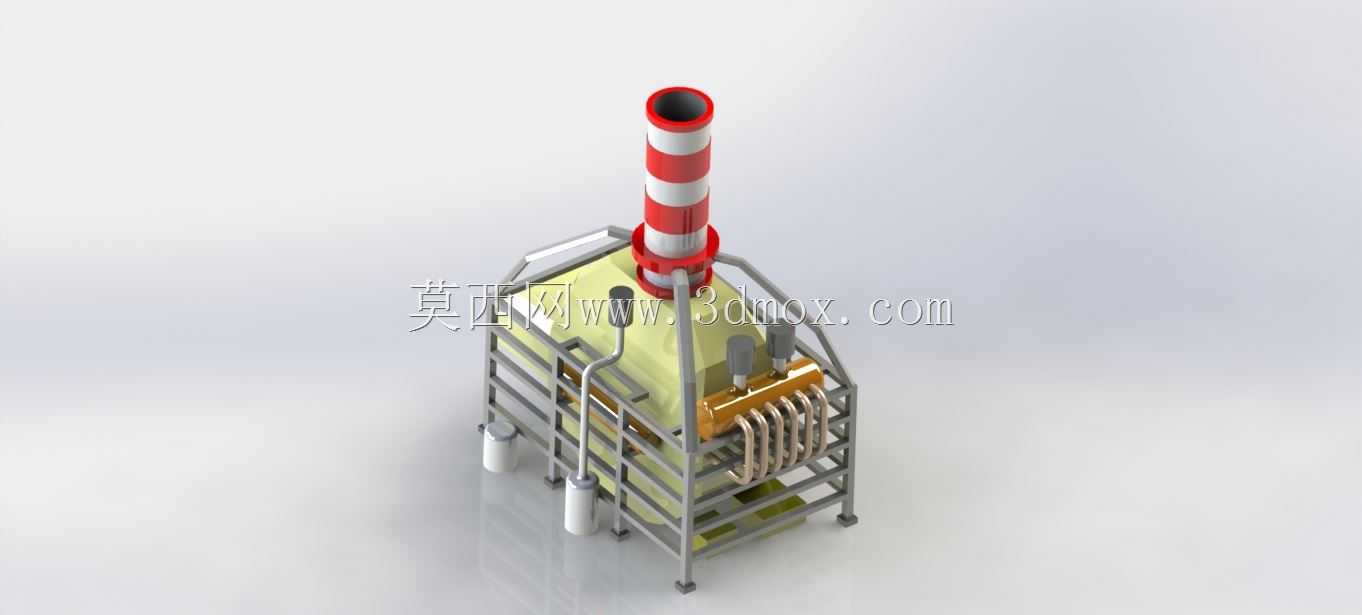

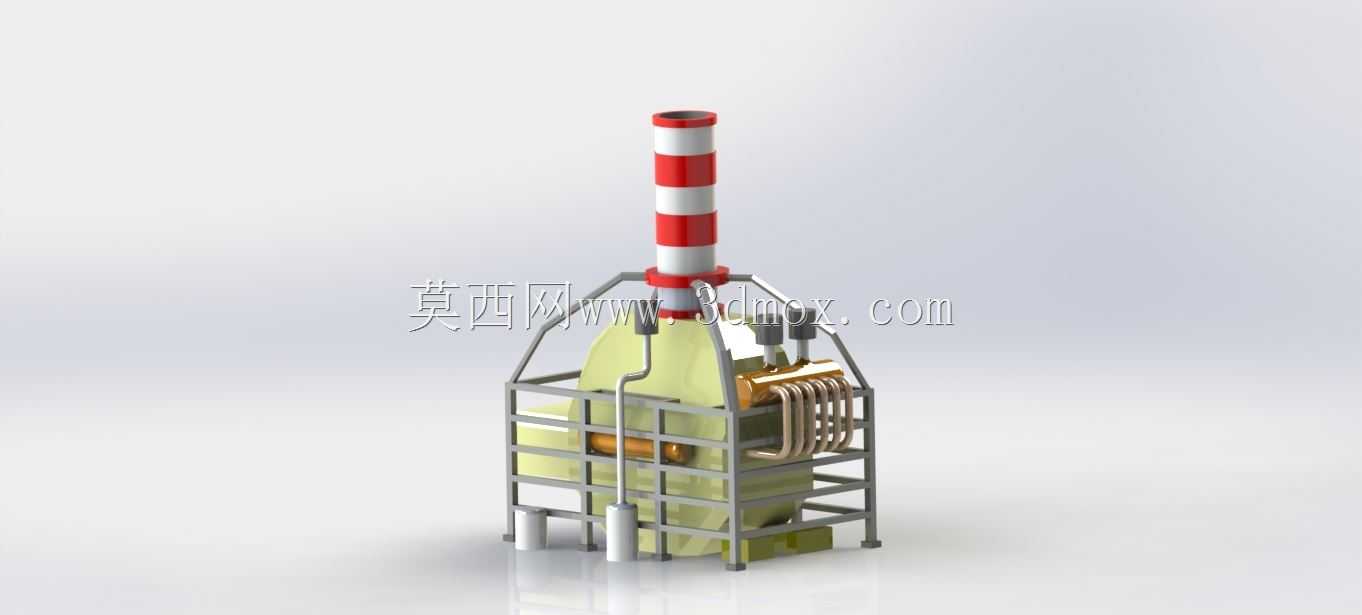

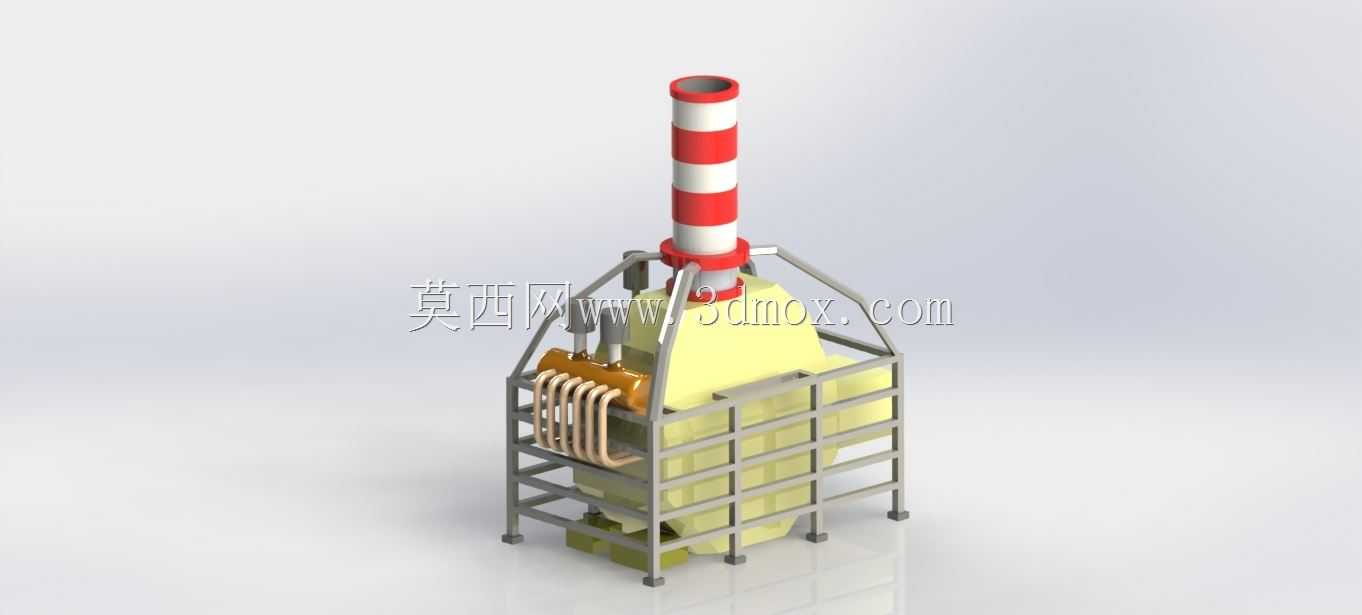

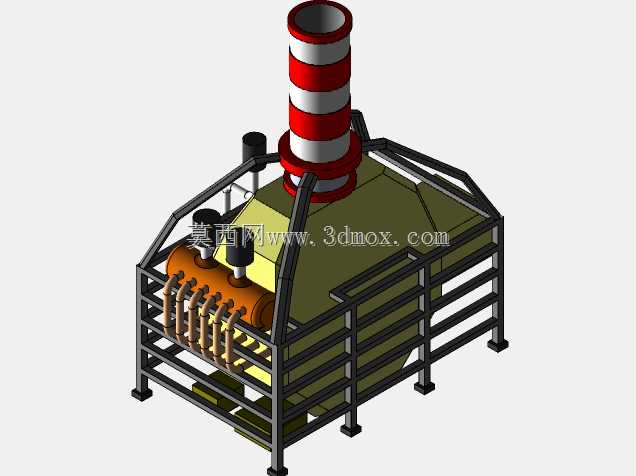

该热回收塔主要应用于集中供热电厂、区域能源站及大型工业厂房的余热回收环节，是热电联产系统中打通烟气余热、循环水余热回收路径的核心换热设备，可将生产过程中原本直接排放的低品位废热进行捕获转移，用于加热供暖回水、锅炉补给水或生产用工艺水，有效降低电厂供热煤耗，减少排烟热损失，提升整体能源利用效率，在北方城镇集中供热配套电厂、工业园区自备热电站中有着广泛的应用场景。从实际用途来看，该设备可适配燃煤、燃气热电联产机组的尾部烟道配套，也可对接工业循环冷却水系统的余热回收支路，通过塔内布置的多级换热管束实现冷热介质的热量传递，外部设置的防护框架既可以保护内部换热组件不受外力磕碰，也为日常检修、管路维护提供了操作支撑结构，顶部设置的红白相间排气筒段用于将换热后的达标尾气高空排放，满足厂区安全标识与环保排放的高度要求。从产品功能特性来看，该结构采用模块化集成设计思路，将换热管束、介质汇流管路、支撑框架、排气段整合为一体式结构，减少现场安装的拼接工作量；换热管束采用顺排与叉排结合的排布方式，在控制烟气侧流通阻力的前提下最大化换热接触面积，外部防护框架采用型钢焊接成型，预留了设备吊装、管路对接的安装点位，底部设置的支撑支脚可匹配厂区混凝土设备基础的预埋螺栓定位，无需额外制作复杂的安装转接结构。在设计思路上，该结构优先考虑了工业现场的安装与运维便利性：整体外轮廓尺寸适配常规电厂余热回收区域的安装边界，框架侧面预留了足够的检修操作空间，运维人员可直接进入框架区域完成管束清灰、阀门检修、管路检漏等日常操作；介质进出口管路统一布置在设备侧方，可直接对接厂区已有的供热母管与烟气通道，减少管路弯折带来的阻力损失；顶部排气段的高度符合厂区排气安全高度要求，红白警示色满足工业厂区高空构筑物的安全标识规范，避免厂区内吊装作业发生碰撞风险。从安装边界来看，该设备底部支脚的安装孔位间距匹配常规工业设备基础的预埋尺寸，整体重心位于框架几何中心位置，吊装时可直接通过框架顶部预设的吊点完成起吊就位，侧方管路接口的高度与位置适配常规电厂供热管路的架设高度，现场安装时仅需完成接口法兰对接、基础螺栓紧固即可完成主体安装，大幅缩短现场施工周期。
