工业炉用螺旋给料输送设备结构

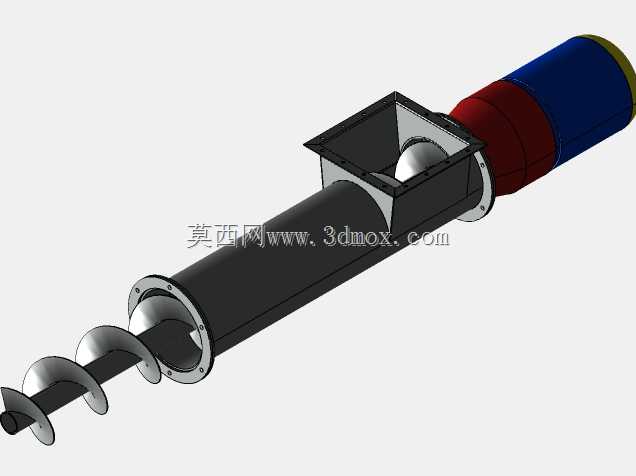

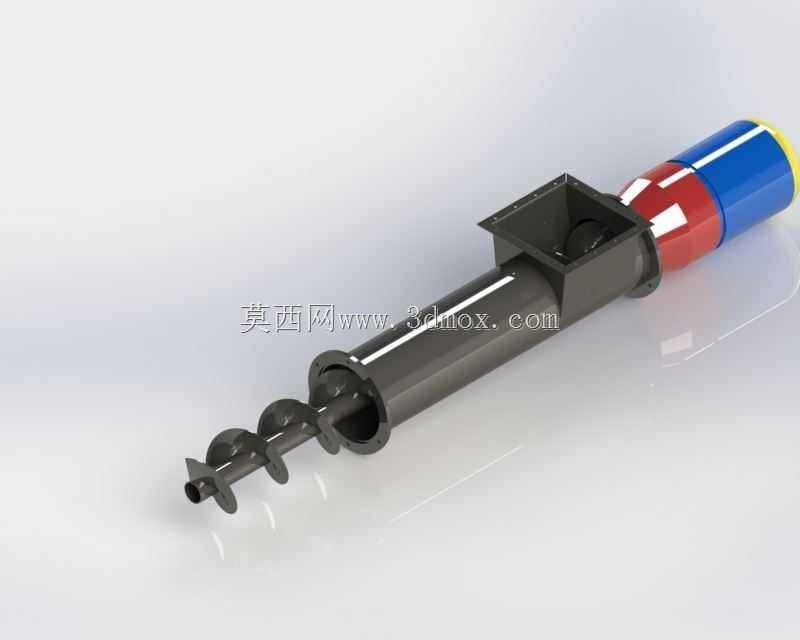

这款螺旋输送给料设备主要面向工业炉的物料供给场景设计，是热处理、熔炼、焙烧类工业炉生产环节中衔接上游储料单元与炉腔进料口的核心辅机设备，主要作用是将颗粒状、粉状的工业加工原料按照设定的输送速率稳定、连续地送入炉内，避免人工投料带来的进料量波动、炉温骤变、物料外泄等问题，保障工业炉热加工过程的工况稳定性，在冶金热处理、建材焙烧、固废焚烧、化工粉体煅烧等场景中都有广泛的应用空间。从功能特性来看，该设备采用螺旋推送的核心工作原理，筒体内的连续螺旋叶片随驱动端转动时，会推动落入筒内的物料沿着筒体轴向向前移动，设备上方设置的方形进料斗可直接对接上游料仓的出料口，大口径的进料接口能够避免粉体、颗粒物料架桥卡料，保障进料顺畅；螺旋叶片的螺距从进料端向出料端采用渐变式设计，进料段螺距更大以承接大流量落料，靠近出料端的螺距适当收窄，能够对物料形成轻微的压实效果，避免炉内的高温烟气顺着输送筒体反向溢出，同时也能让出料更均匀，匹配工业炉稳定进料的工艺要求。在设计思路上，这款设备充分考虑了工业炉周边的高温作业环境，整体筒体采用厚壁无缝钢结构设计，能够耐受临近炉体的热辐射温度，避免长期高温作业下筒体变形；驱动端设置在远离炉体的一侧，通过连接结构与螺旋轴联动，可减少高温传导对驱动部件的性能影响；螺旋轴的两端采用带密封结构的轴承座支撑，既可以避免输送过程中粉体物料泄漏污染车间环境，也能阻挡外界粉尘进入轴承部件延长设备维护周期。从安装边界与尺寸适配来看，该设备整体为长条形卧式布局，螺旋主体的长度可根据现场料仓与工业炉进料口的间距灵活调整，上方方形进料斗的法兰接口采用通用尺寸设计，可直接与标准规格的料仓出料法兰对接安装，出料端可直接插入工业炉的进料口预留位置，设备整体的安装高度较低，不需要搭建过高的支撑平台，能够适配多数中小型工业炉的现场安装空间，安装时只需保障筒体整体处于水平状态，即可避免螺旋轴偏磨带来的设备故障，日常维护仅需定期检查轴承润滑状态与螺旋叶片的磨损情况即可，运维难度较低。
