长距离带式输送栈桥平台结构设计

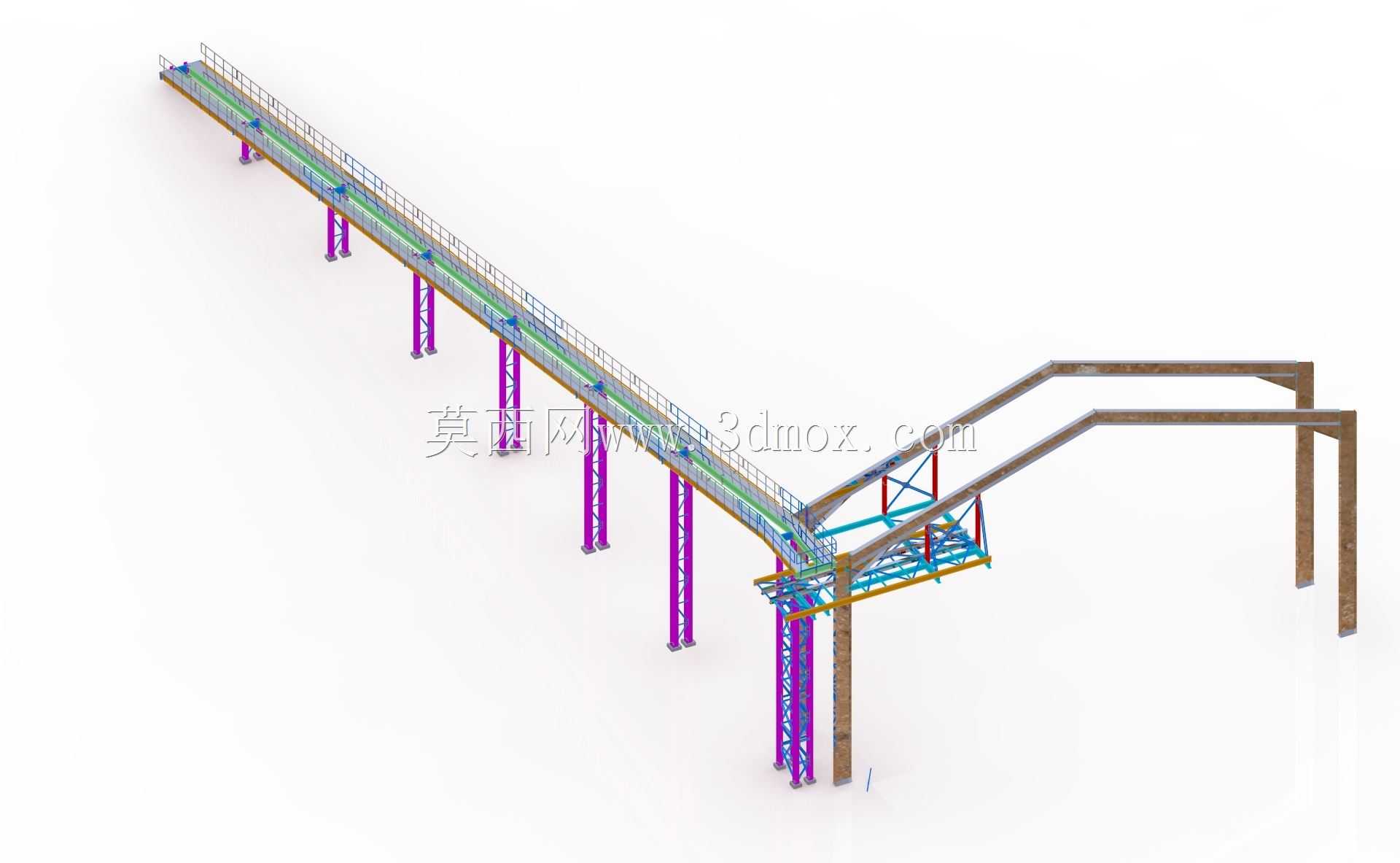

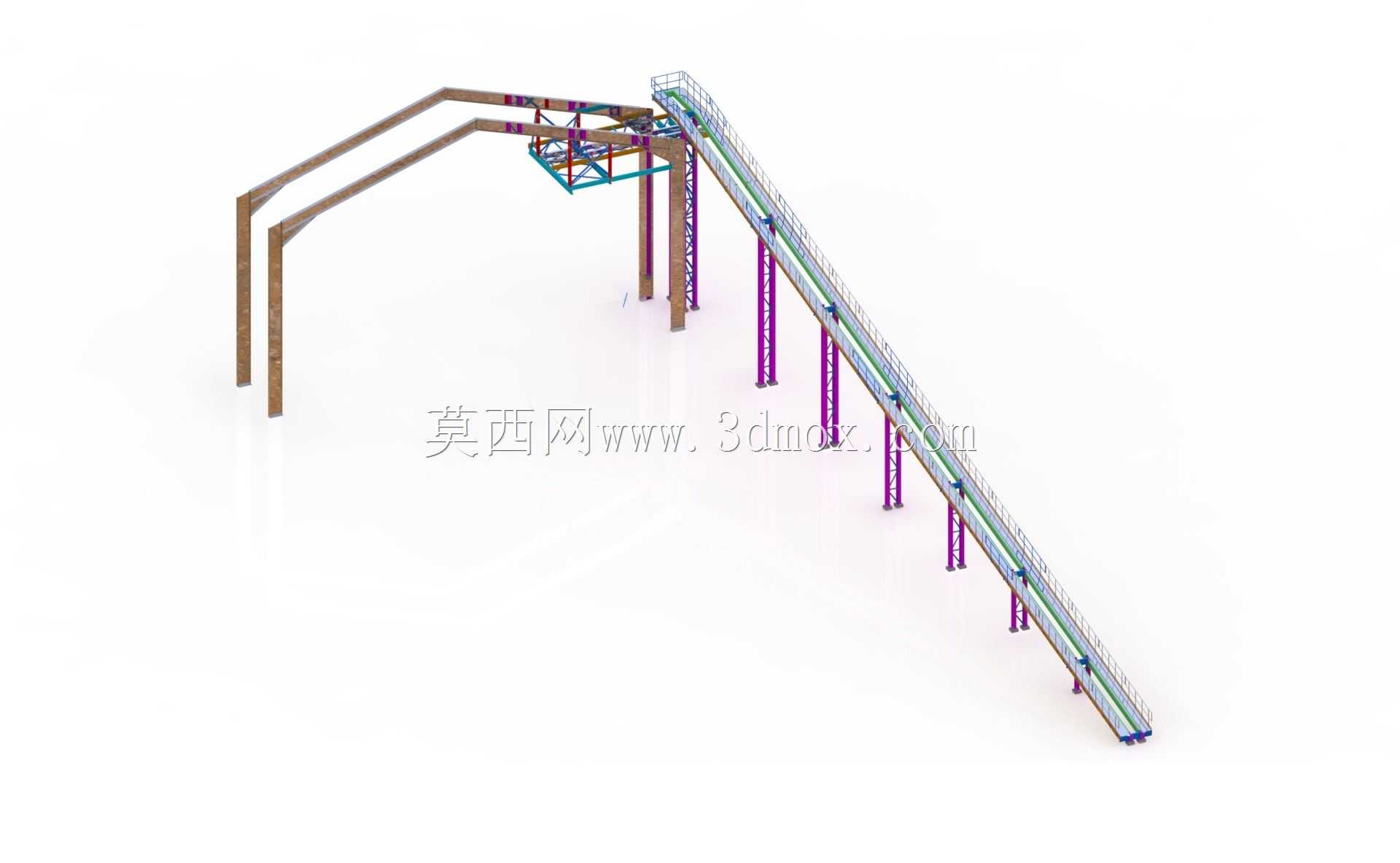

该带式输送机平台主要应用于矿山、港口、冶金、建材等行业的散状物料长距离连续输送场景，可承担煤炭、矿石、砂石、粮食等散装物料的跨区域转运作业，能够适配厂区内部不同生产工段间的物料衔接，也可用于露天矿场到储料场、港口码头到仓储堆场的长距离物料输送，解决复杂地形下的物料运输难题，减少短途转运的车辆投入与人力成本，提升散料输送的连续性与作业效率。设备整体采用高架栈桥结构形式，通过多组竖向钢结构支架支撑长距离输送机架，支架采用格构式立柱设计，具备优异的抗风载与承重能力，可适配有坡度的地形布设需求，末端设置转接落料结构，可实现与下级输送设备的顺畅衔接，避免物料转接过程中的撒漏与扬尘。在功能设计上，该平台整合了带式输送机的承载机架、两侧安全检修通道、防护栏杆等附属结构，检修通道沿输送线路全程布设，宽度满足日常巡检与小型维护作业的通行需求，两侧防护栏杆高度符合工业安全防护标准，可保障运维人员高空作业的安全；输送机架采用标准化分段式设计，每段机架设置对应的托辊组安装位，可根据输送物料的密度、粒度调整托辊间距与槽角，保证输送带运行平稳，避免物料跑偏撒落。设计过程中优先考虑结构的受力合理性，竖向支架根据不同位置的承重荷载设计差异化的截面规格，线路中部的支架主要承受输送带与物料的竖向均布荷载，靠近末端转接点的支架额外承受物料落料的冲击荷载，因此对应位置的支架做了加强处理，增加斜向支撑结构分散冲击应力；整体线路的转弯段采用平滑的弧线过渡设计，避免小角度弯折造成的输送带磨损加剧，同时在转弯段设置专用的调心托辊组，抵消输送带转弯时的侧向偏移力。在安装边界方面，该输送平台的支架底部采用预埋地脚螺栓与混凝土基础连接，每个支架点位的基础需满足对应的承重载荷要求，线路布设时需提前核算整体坡度与转弯半径，保证输送带运行时的张力处于合理区间，两侧检修通道预留足够的运维操作空间，末端转接落料点的高度需与下级受料设备的进料口高度匹配，同时预留导料槽与除尘设备的安装位置，适配不同工况下的环保作业要求。
