推拉式快速压紧卡箍工装夹具结构

该款推拉式快速卡箍夹具，是机械加工、装配工装、焊接工位、检具定位场景中应用极为广泛的手动夹紧部件，核心作用是在工件加工、组装、检测过程中，对工件施加稳定的轴向压紧力，避免工件受切削力、装配力、焊接应力影响出现位移、翘曲、错位问题，大幅提升工位作业的装夹效率与定位一致性，相比传统螺栓压紧、压板锁紧的装夹方式，单次装夹与松脱的操作时长可缩短80%以上，非常适配中小批量多品种生产的柔性作业需求。

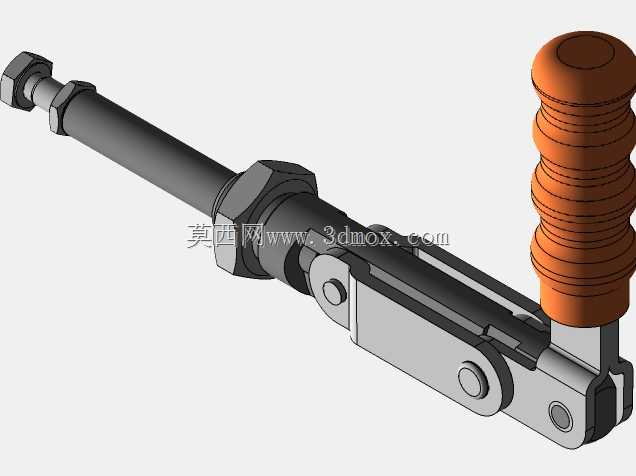

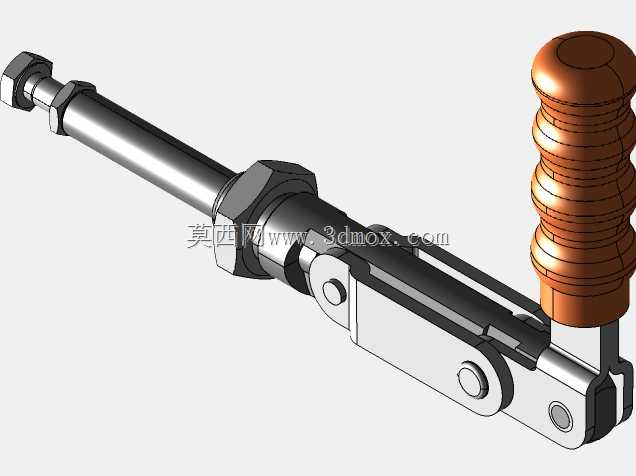

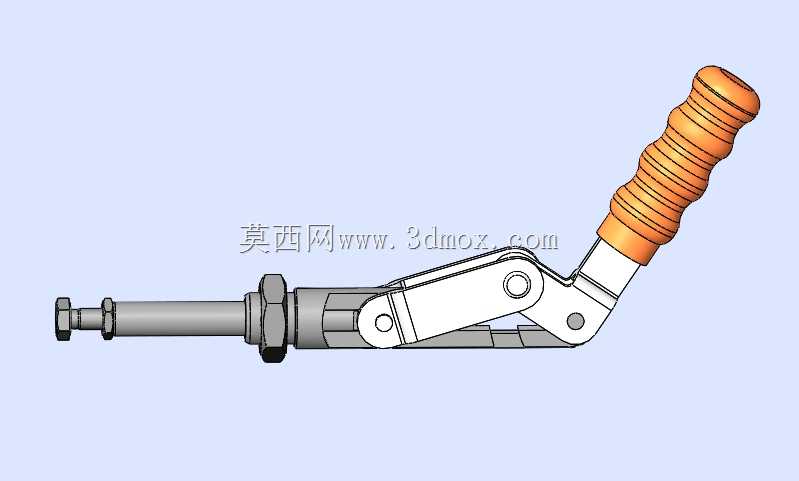

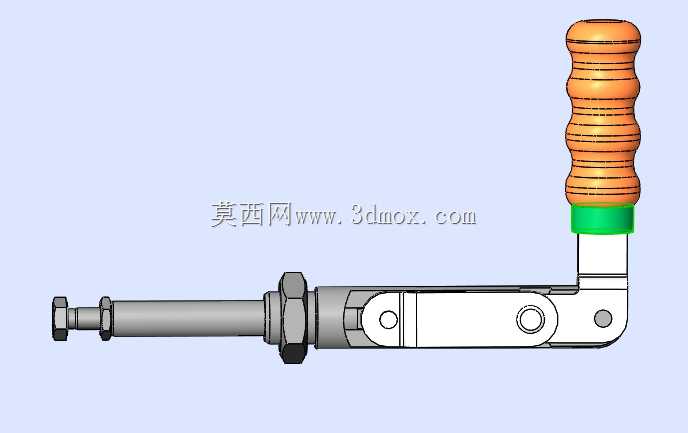

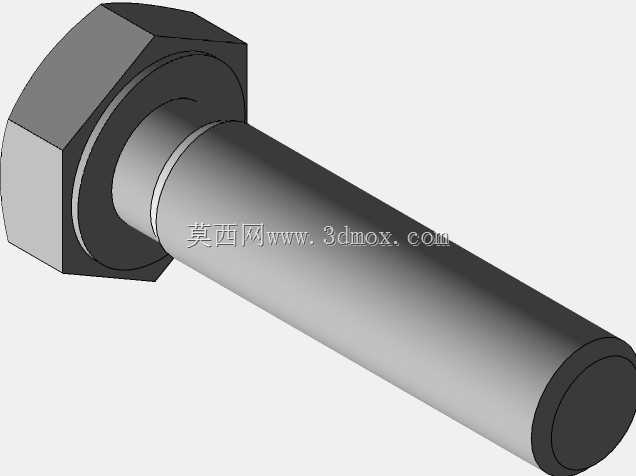

从功能特性来看，这款夹具采用肘节连杆过死点锁止结构，当操作人员扳动带防滑纹理的握把完成锁止动作时，内部连杆机构会越过力学死点位置，此时即便工件受外力产生振动、或者受加工反力冲击，夹具也不会自行松脱，能够持续输出稳定可靠的轴向顶紧力，锁止状态下的顶紧行程末端设置有限位调节结构，可通过端部的螺杆与锁紧螺母调整顶紧行程的有效伸出长度，适配不同厚度、不同装夹深度的工件定位需求，握把部分采用符合人体工学的多段圆弧凹凸纹理设计，操作人员扳动时手掌与握把的接触摩擦力充足，即便手上沾有少量切削液、油污也不会出现打滑脱手的问题，操作施力更顺畅。

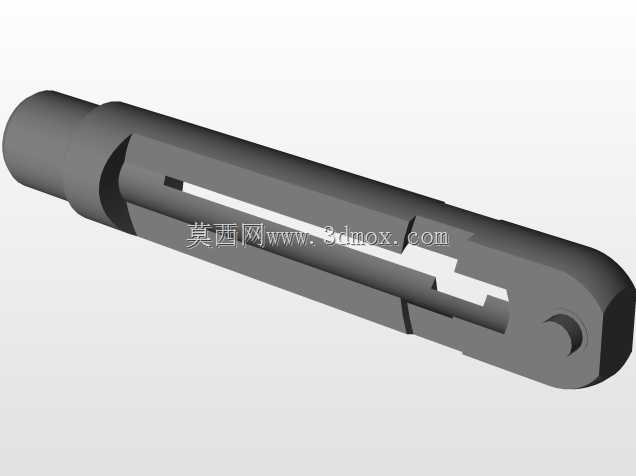

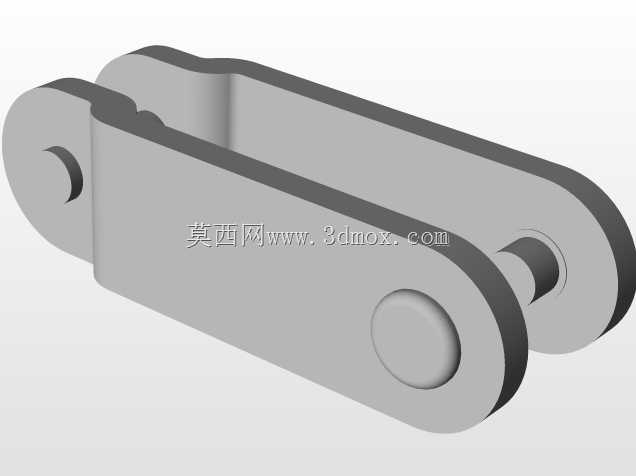

在设计思路层面，这款夹具的整体结构充分考虑了工位安装的通用性与长期使用的耐用性，主体承载连杆与推杆均采用高强度合金钢材质，表面做了防锈耐磨处理，铰接转动位置的销轴配合精度控制在合理间隙范围内，既保证扳动动作顺滑无卡滞，又避免长期使用后铰接间隙过大导致的锁止精度下降问题，推杆部分做了轴向防转设计，伸缩过程中不会出现周向转动，保证端部压头始终正对工件的压紧接触面，不会出现压偏、刮伤工件表面的问题。

从安装边界与尺寸适配来看，这款夹具的主体安装座设置有标准的固定安装孔位，可直接通过螺栓固定在工装平板、焊接工作台、检具基板上，安装时不需要额外制作复杂的转接座，整体结构沿推杆轴向的布局紧凑，握把扳动的活动空间预留充足，不会和周边的工装部件、加工刀具产生运动干涉，端部的外螺纹推杆可搭配不同形状的压头，适配平面、弧面、异形面工件的顶紧需求，M24规格的推杆直径可满足大部分中低负载工位的夹紧力需求，既不会因结构过于笨重增加操作负担，也不会因结构强度不足导致装夹失效。
