车间场景手压式便携切割工装三维建模

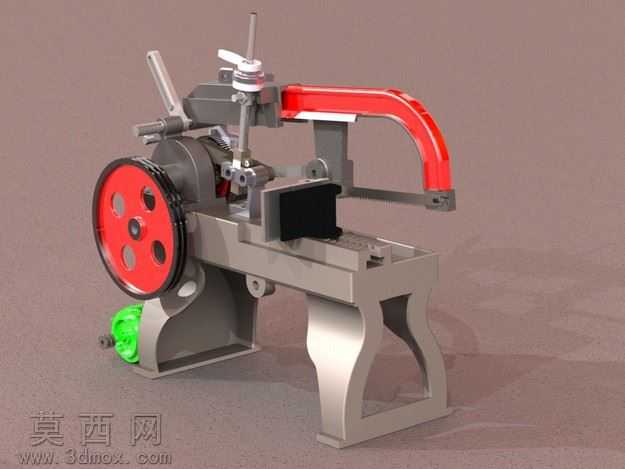

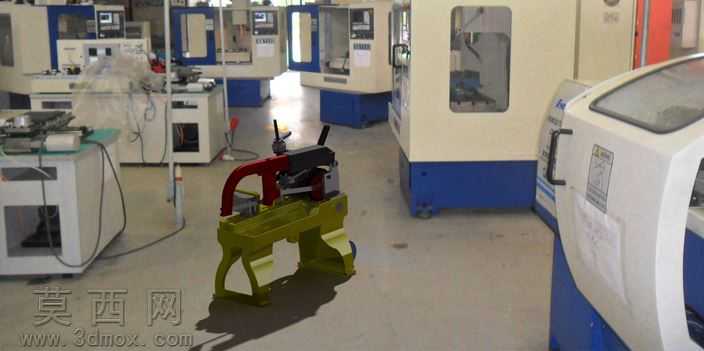

本作品为手压式便携切割工装的三维建模成果，建模过程依托主流三维设计软件完成，整体还原了该工装在机加工车间场景下的真实外观与结构细节。建模阶段首先梳理产品的功能逻辑：该工装为手动操作的小型切割设备，整体分为支撑底座、操作压臂、切割执行模块三个核心部分，建模时先通过草图绘制勾勒各部件的轮廓基准，对底座的支撑曲面、压臂的弧形握持结构分别进行曲面建模与实体建模结合的处理，保证各部件的装配间隙符合实际工装的公差要求，所有连接转轴、固定卡扣的位置都做了精准的位置约束，还原真实产品的活动行程范围。材质渲染阶段参考车间内实际设备的材质表现，支撑底座采用工程塑料材质，调整漫反射、粗糙度参数还原硬质工程塑料的哑光磨砂质感，压臂部分做金属烤漆材质处理，还原红色漆面的轻微反光特性，切割模块的金属部件调整金属度参数，还原钢材的冷硬金属质感，同时对车间背景的数控机床、地面环氧地坪等环境元素做了简化建模与材质匹配，通过全局光照调整模拟车间内的顶光照明效果，让工装模型在场景中呈现自然的阴影投射，增强真实感。结构设计上还原了该工装的便携属性，底座的支撑脚做了加宽处理保证放置稳定性，压臂的杠杆结构符合手动操作的施力逻辑，切割模块的固定位可适配不同规格的小型工件切割需求，整体模型的各部件可拆分，能够清晰展示内部的连接结构与传动逻辑，既可以作为工装设计的参考案例，也可用于机加工车间场景的可视化展示素材，建模过程中对非核心的细节做了合理简化，在保证结构准确性的前提下控制模型面数，兼顾展示效果与文件使用的流畅度。
