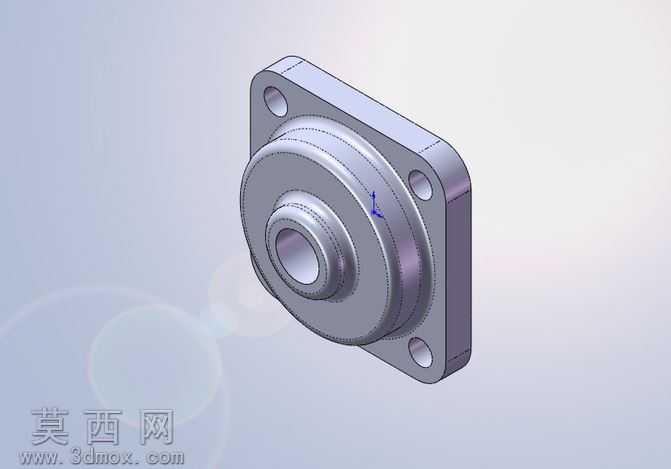

3/4英寸孔四螺栓方形法兰轴承结构模型

本模型为方形法兰式带座轴承的三维结构设计，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计标准中法兰轴承的安装尺寸规范，整体结构还原度较高。模型主体分为方形法兰安装座与内置轴承本体两大核心部分，法兰座采用圆角过渡的方形结构，四个角位对称分布四个螺栓安装通孔，孔位做了沉头倒角处理，可适配对应规格的内六角螺栓完成安装固定，安装面做了平面度约束，保证安装后与设备基面的贴合精度。轴承本体部分从法兰座中心向外延伸出阶梯式轴套结构，内孔为3/4英寸标准通孔，用于穿过传动轴，轴套外壁做了多层阶梯退刀结构，还原真实轴承的密封位、卡簧位结构细节，轴承与法兰座的结合处做了圆弧过渡处理，既优化应力分布，也还原了铸造件的工艺特征。建模过程中对所有安装孔、配合面添加了对应的尺寸约束与几何约束，保证各部分同轴度、对称度符合机械装配要求，法兰座的厚度、螺栓孔中心距、轴承内孔直径、轴套伸出长度等关键参数均参考UCF204-12系列法兰轴承的标准尺寸设定，可直接用于机械装配的干涉检查、布局参考。材质渲染上，法兰座采用哑光灰铸铁材质效果，表面添加轻微的铸造纹理质感，轴承外露金属面做了精车后的金属光泽处理，安装孔内壁添加了钻孔加工的纹理细节，整体渲染效果贴近真实工业零件的视觉质感。设计思路上以实用参考为核心，虽模型做了适度简化省略了内部滚动体、密封件等细碎结构，但完整保留了外部安装、配合所需的全部关键结构，能够满足机械设计方案中支撑部件的选型示意、装配布局验证的使用需求，方形法兰的四螺栓安装形式具备安装稳固、对中性好的特点，适用于各类传动轴端部的径向支撑场景，模型同时导出了STEP、IGES等通用三维格式，可适配多数三维机械设计软件打开使用。
