双齿条联动式手动绞盘架结构设计

该款双齿条联动式手动绞盘架，主要应用于轻型物料的垂直升降、水平牵引作业场景，常见于小型仓储工位的货物托举、轻型设备检修时的部件抬升、户外小型作业场景的重物牵拉，也可配套安装在轻型作业车辆、农用机具上作为辅助牵引构件使用，适配无外接动力源的作业环境，依靠人力操作即可完成载荷的位移调节，整体结构无需额外供电或液压气源配套，部署灵活度较高，适配多类零散作业的辅助起重牵引需求。

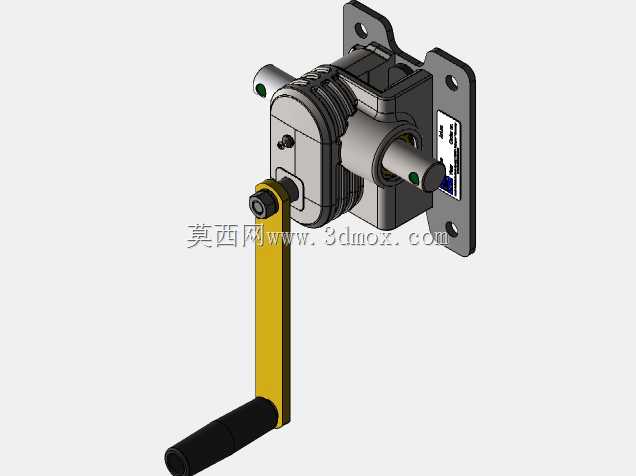

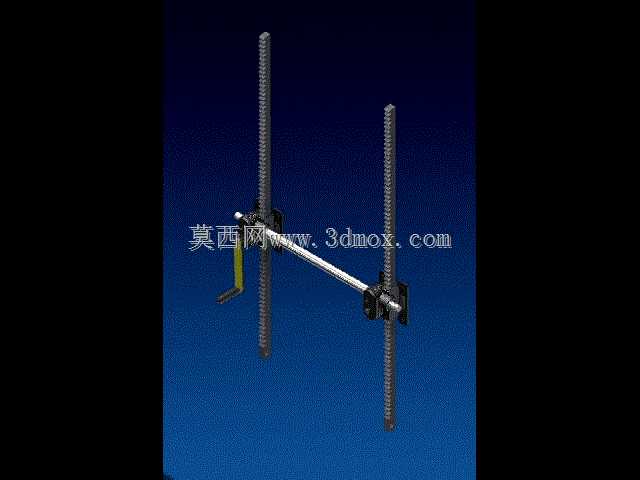

从实际用途来看，该构件核心是通过齿轮齿条的啮合传动，将手动摇杆的旋转力矩转化为滑座沿齿条方向的直线运动，双齿条对称布置的结构可保证两侧滑座同步位移，避免单侧受力出现的卡滞、偏斜问题，中部的横向传动轴将两侧齿轮组件刚性连接，确保传动过程中两侧运动精度一致，配套的锁止拨片可在任意行程位置实现机构锁止，防止载荷下坠或滑移，操作手柄采用杠杆式设计，可通过较小的操作力实现较大载荷的驱动，降低作业人员的操作强度。

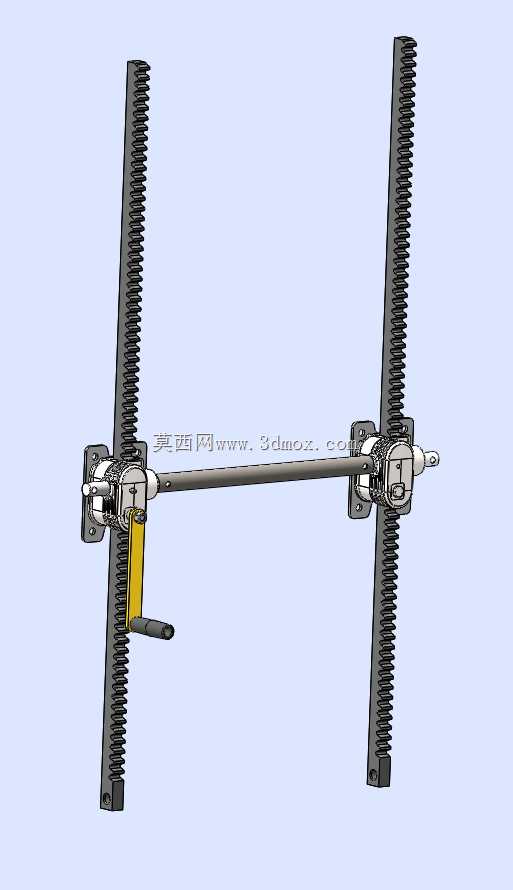

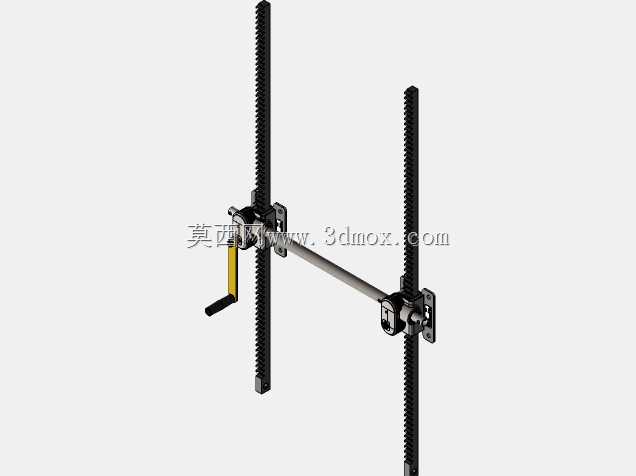

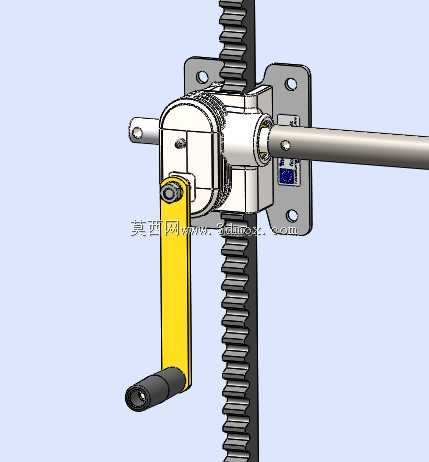

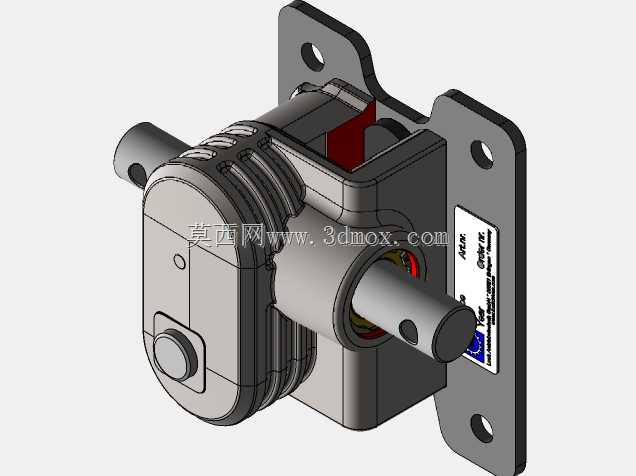

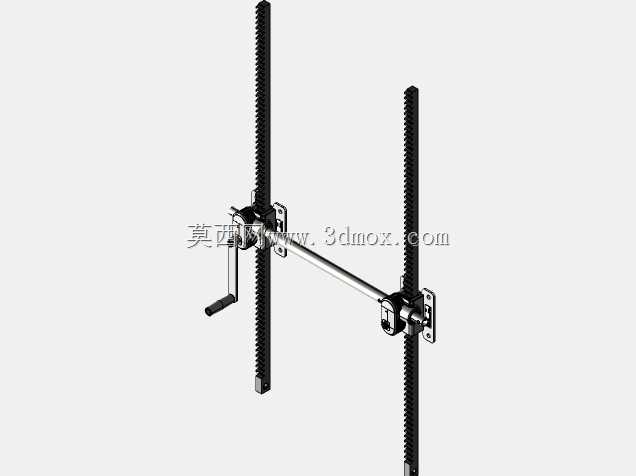

在功能特性设计上，该结构采用对称式双立柱齿条作为运动导轨，齿条本体集成了传动齿面与安装导向功能，无需额外配套直线导轨构件，简化了整体装配结构；滑座组件内置啮合齿轮与导向耐磨衬套，既保证齿轮与齿条的啮合间隙稳定，也可降低往复运动过程中的磨损量，延长构件使用寿命；中部的横向传动轴采用空心轴设计，在保证传动扭矩强度的前提下降低了整体自重，端部的连接结构采用快拆式设计，可根据实际作业需求更换不同长度的传动轴，适配不同间距的安装场景。

设计思路层面，整体围绕手动操作的省力性、运动过程的同步性、安装部署的通用性三个核心方向展开，摒弃了传统单齿条结构偏载易卡滞的缺陷，通过双齿条同步传动的形式提升整体承载稳定性，所有传动部件均做了防尘防护设计，可适配多粉尘的户外作业场景，外露的操作部件做了圆角钝化处理，避免操作过程中出现磕碰划伤。外形尺寸上，双齿条的有效行程覆盖常规轻型作业的升降牵引需求，齿条背部预留了标准化的安装孔位，可直接通过螺栓固定在墙面、设备机架或车载支架上，安装边界预留了足够的操作空间，摇杆操作范围内无结构干涉，可适配不同操作角度的使用需求，整体结构紧凑，占用安装空间较小，可在狭窄作业空间内部署使用。
