手动螺旋式小型压力机结构设计

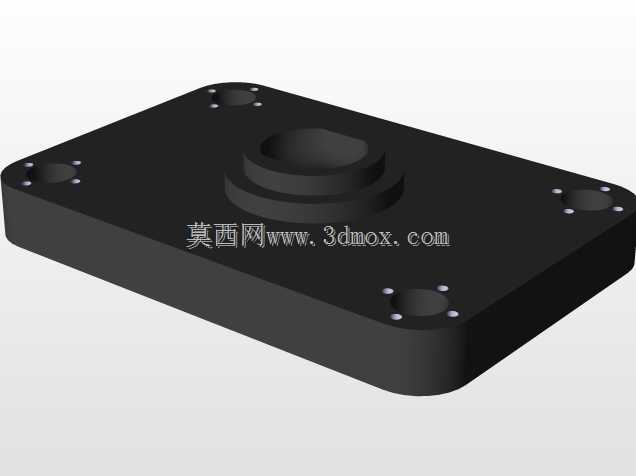

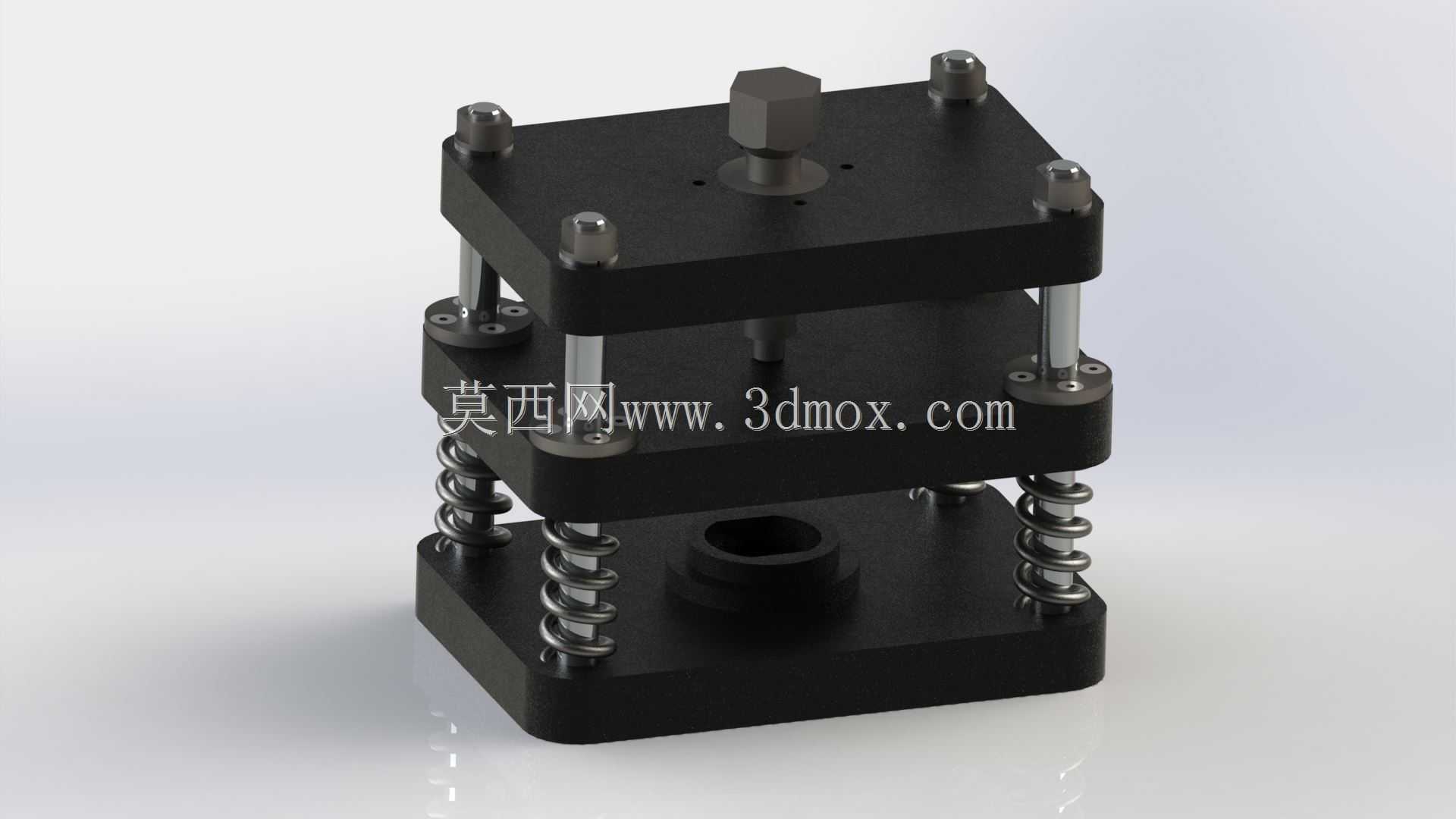

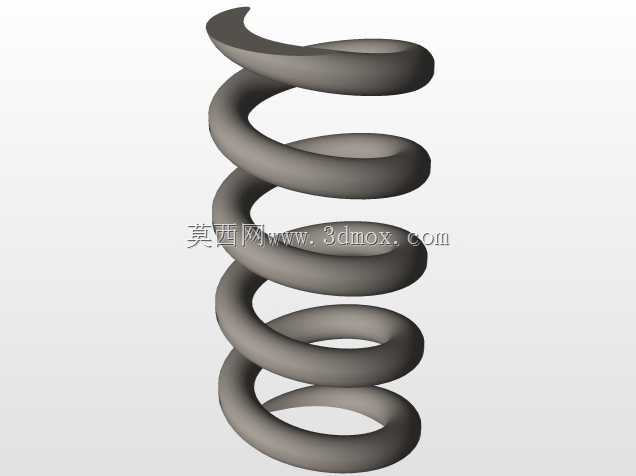

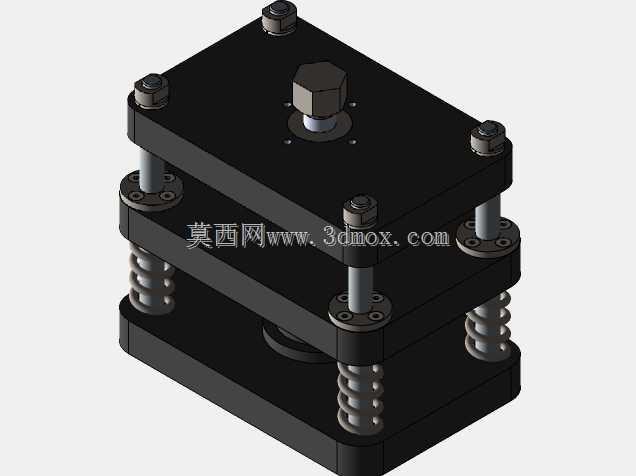

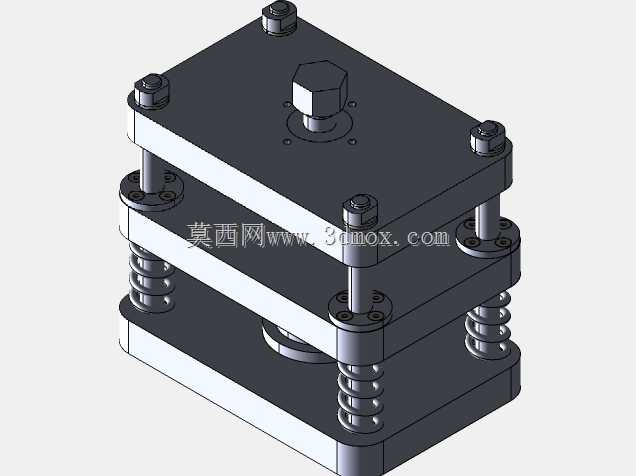

这款小型手动螺旋压力机主要面向小批量零部件压装、小型试样压制、五金小件铆接以及实验室小载荷成型作业场景，在电子元器件引脚压合、小尺寸塑料件铆接、粉末试样压制成型、小型轴承装配等对压力精度要求不高但需要稳定施压的作业场景中具备极高的适配性，无需外接动力源即可完成作业，非常适合小型加工门店、实验室教学、个人DIY工坊等场景使用。设备整体采用三板四柱式经典结构布局，上下两块安装基板搭配中间活动压板，通过四根高精度导柱完成运动导向，每根导柱外侧配套复位弹簧，在施压动作完成后可自动带动活动压板复位，无需手动提拉操作，大幅降低重复作业的操作强度。设备的施压核心为顶部的六角螺旋调节结构，通过旋转顶部的六角施力块带动螺杆向下进给，将旋转力矩转化为垂直方向的压装压力，施压过程平稳可控，操作人员可通过旋转圈数精准控制压头的下行距离，避免压力过载损坏待加工工件。底部基座中心设置有定位沉孔，可根据不同作业需求快速更换适配的压装下模，适配不同外形尺寸工件的定位需求，无需额外制作复杂工装即可完成多品类小件的压装作业。从安装边界来看，设备整体为方正立式结构，四根导柱均匀分布在基板四角，整体占用台面空间极小，可直接放置在常规工作台面上使用，无需额外打螺栓固定，底部基板平整无突出结构，放置后稳定性强，施压过程不会出现侧倾偏移。活动压板与导柱之间采用滑动配合结构，导柱表面做光滑硬化处理，长期往复运动也不会出现卡顿磨损，复位弹簧采用等节距圆柱螺旋弹簧，弹力均匀，复位过程无卡滞，可保证每次作业后活动压板回到初始位置，方便操作人员取放工件。顶部的螺旋进给结构采用梯形螺纹设计，具备良好的自锁性能，施压过程中不会因为反作用力出现螺杆回退的情况，可稳定保持设定的压装压力，保证压装作业的一致性。设备整体结构没有复杂的液压、气动元件，日常维护仅需定期在导柱表面涂抹润滑脂即可，故障率极低，即使没有专业机械维护经验的操作人员也可快速上手使用，针对小载荷压装作业场景，相比大型压力设备具备更高的灵活性与更低的使用成本。
