手动冲模拉深成型工装设备结构设计

这款手动冲模拉深设备，主要面向小型五金件加工、钣金试制、维修车间小批量生产场景，在没有大型冲压生产线的零散加工场景下，能够完成薄金属板材的拉深成型作业，适配电子五金小外壳、小型容器类零件、异形钣金件的拉深加工，无需外接动力源，依靠人力杠杆即可完成冲压动作，适合小作坊、教学实训、产品打样环节使用，能够替代部分重型压力机完成小尺寸零件的成型工序，降低小批量生产的设备投入成本。

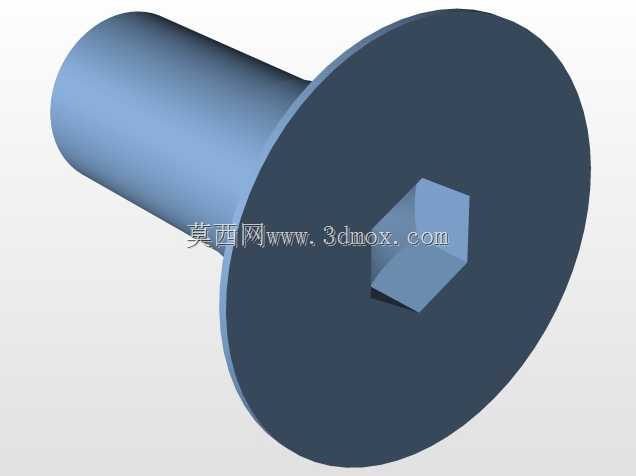

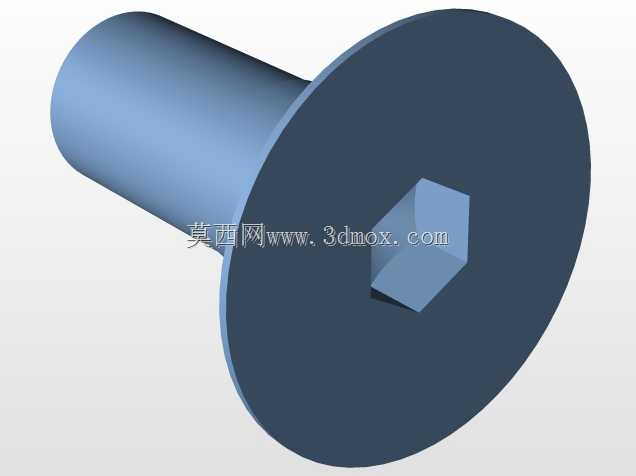

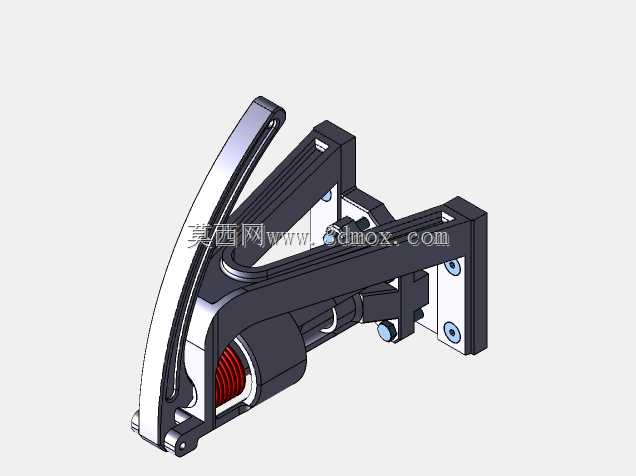

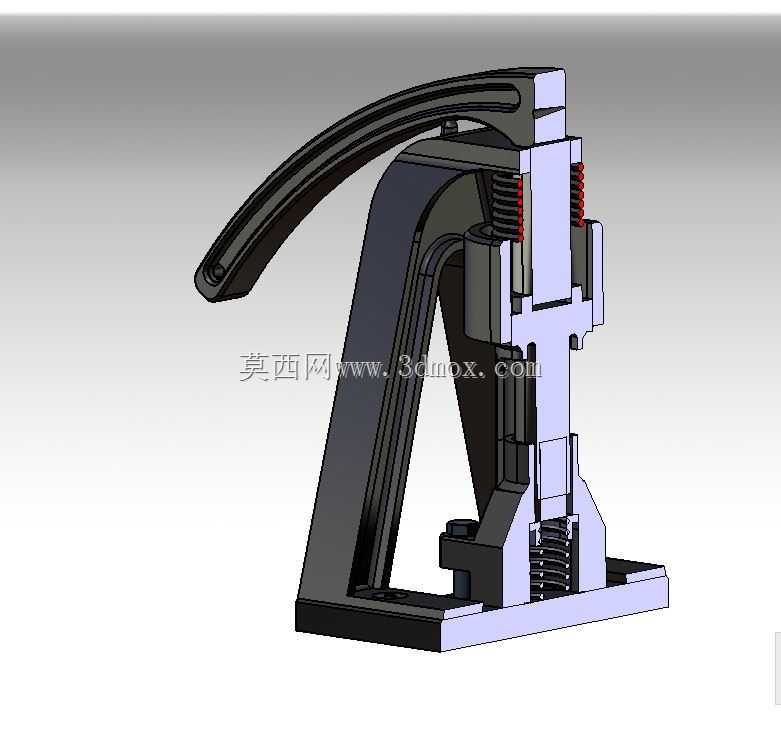

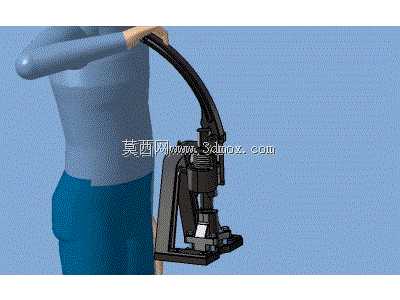

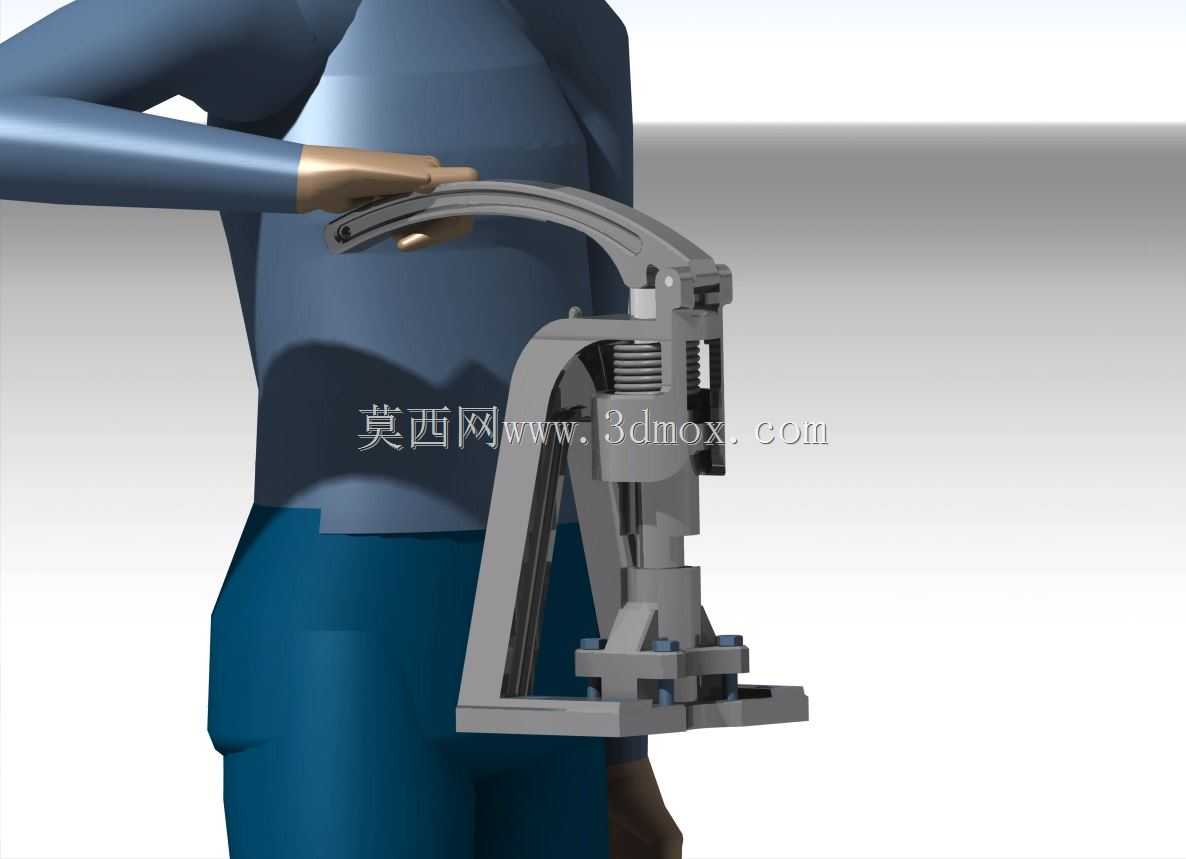

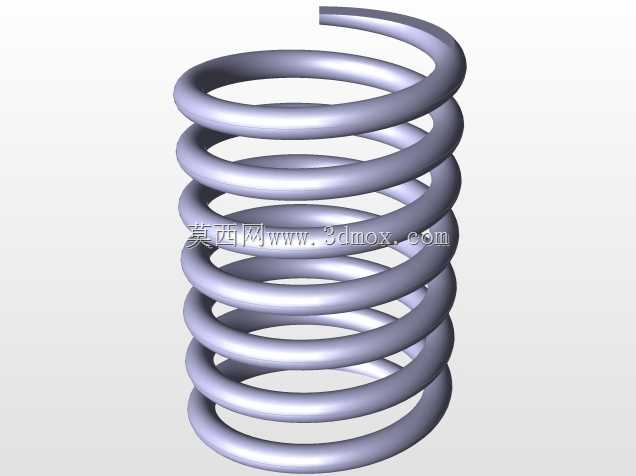

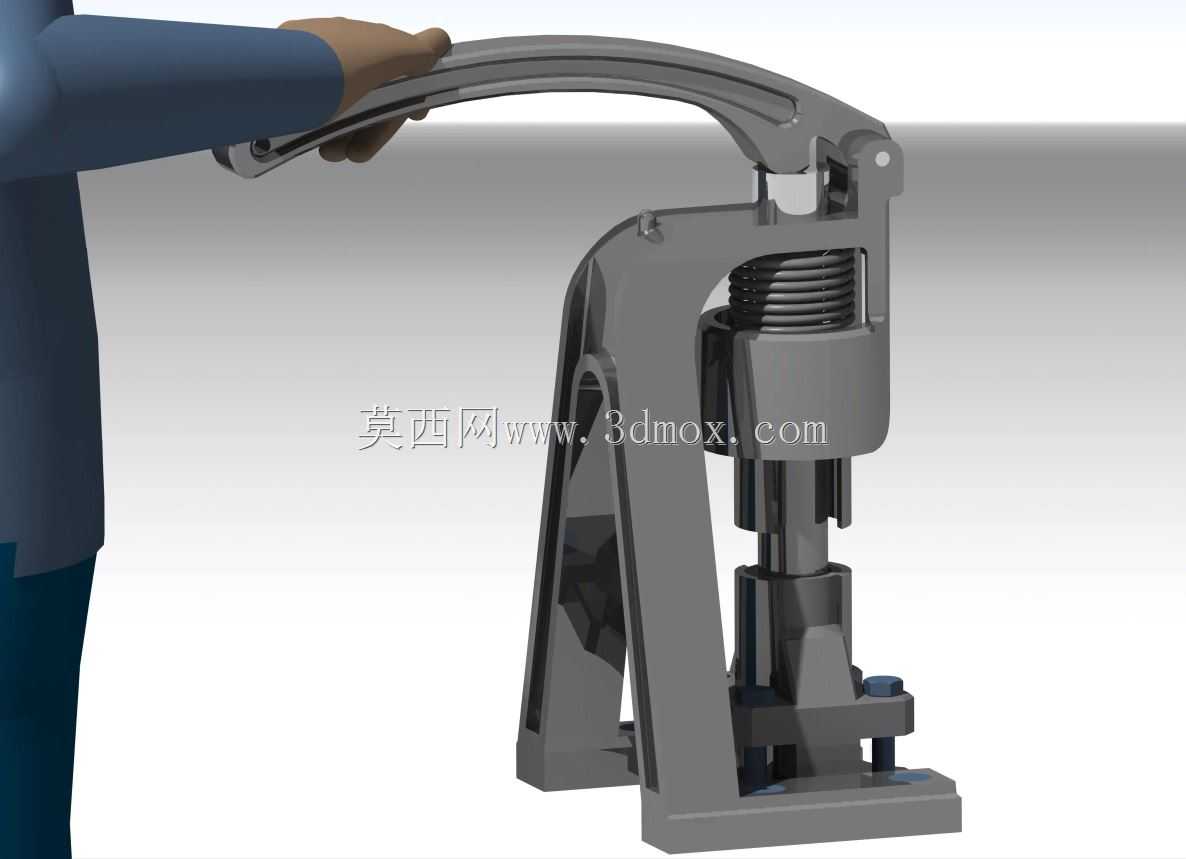

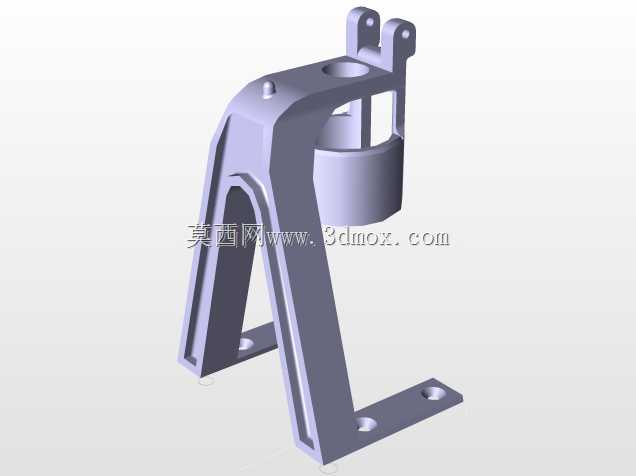

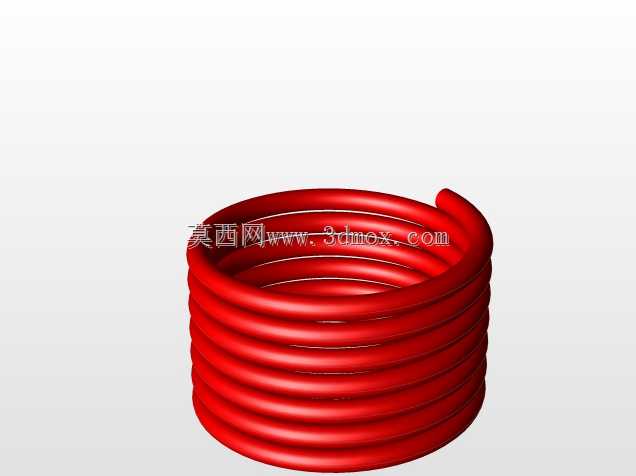

设备整体采用立式悬臂杠杆结构，操作时人员站在设备正前方，握持弧形操作手柄向下施力，通过杠杆增力结构将人力放大后传递到冲压冲头位置，完成对板材的拉深冲压动作，松开手柄后内置复位结构会带动冲头自动回位，方便操作人员取放工件。设备底座采用厚重的铸铁式结构设计，保证冲压过程中整机不会出现晃动偏移，底座预留了标准的模具安装槽位，可以根据加工零件的形状快速更换对应的拉深凸模与凹模，适配不同规格零件的加工需求。

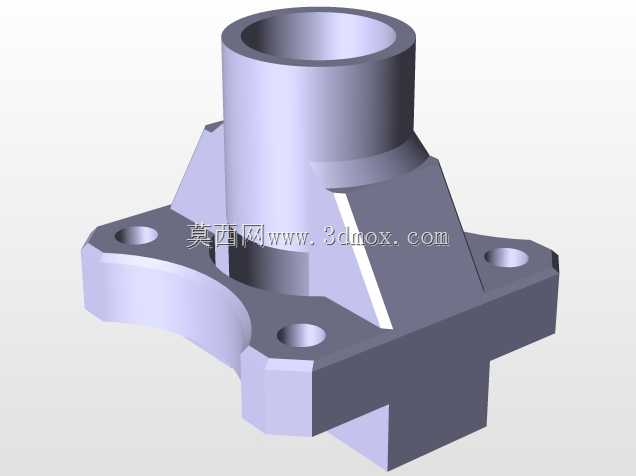

设计过程中充分考虑了手动操作的人机工程学，弧形操作手柄的握持高度适配成年操作人员站立操作的舒适区间，手柄表面做了防滑弧度处理，长时间操作不会出现硌手的问题；力臂长度经过反复测算，既保证足够的冲压增力比，让操作人员无需使用过大的力气即可完成常规厚度板材的拉深，又避免力臂过长导致设备整体占用空间过大。设备的冲压行程做了限位设计，能够根据不同板材的拉深深度调整下止点位置，避免冲压过深导致零件开裂或者模具损坏，导向部位采用耐磨衬套结构，保证冲头上下运行的同轴度，避免拉深过程中出现偏载导致零件壁厚不均、模具拉伤的问题。

外形尺寸上，设备整体占地空间不足0.3平方米，整体高度适配站立操作需求，不需要专门的混凝土基础固定，直接放置在平整的工作台面上即可使用，安装边界没有额外的外凸结构，车间内可以灵活挪动摆放，适配不同工位的临时加工需求。设备的冲压工位周围预留了足够的操作空间，方便操作人员放置板材、取出成型零件，同时在冲压区域做了安全距离设计，避免操作过程中手部误入冲压区域造成伤害。整体结构没有复杂的电控、液压部件，日常维护仅需要定期在导向部位加注润滑脂即可，故障率极低，适合缺乏专业设备维护人员的小型加工场景使用，能够稳定完成0.5-2mm厚度薄钢板、铝板、铜板的拉深成型作业，成型后的零件尺寸一致性好，表面无明显拉伤痕迹，满足小批量生产的质量要求。
