DIN536标准系列起重机轨道结构设计

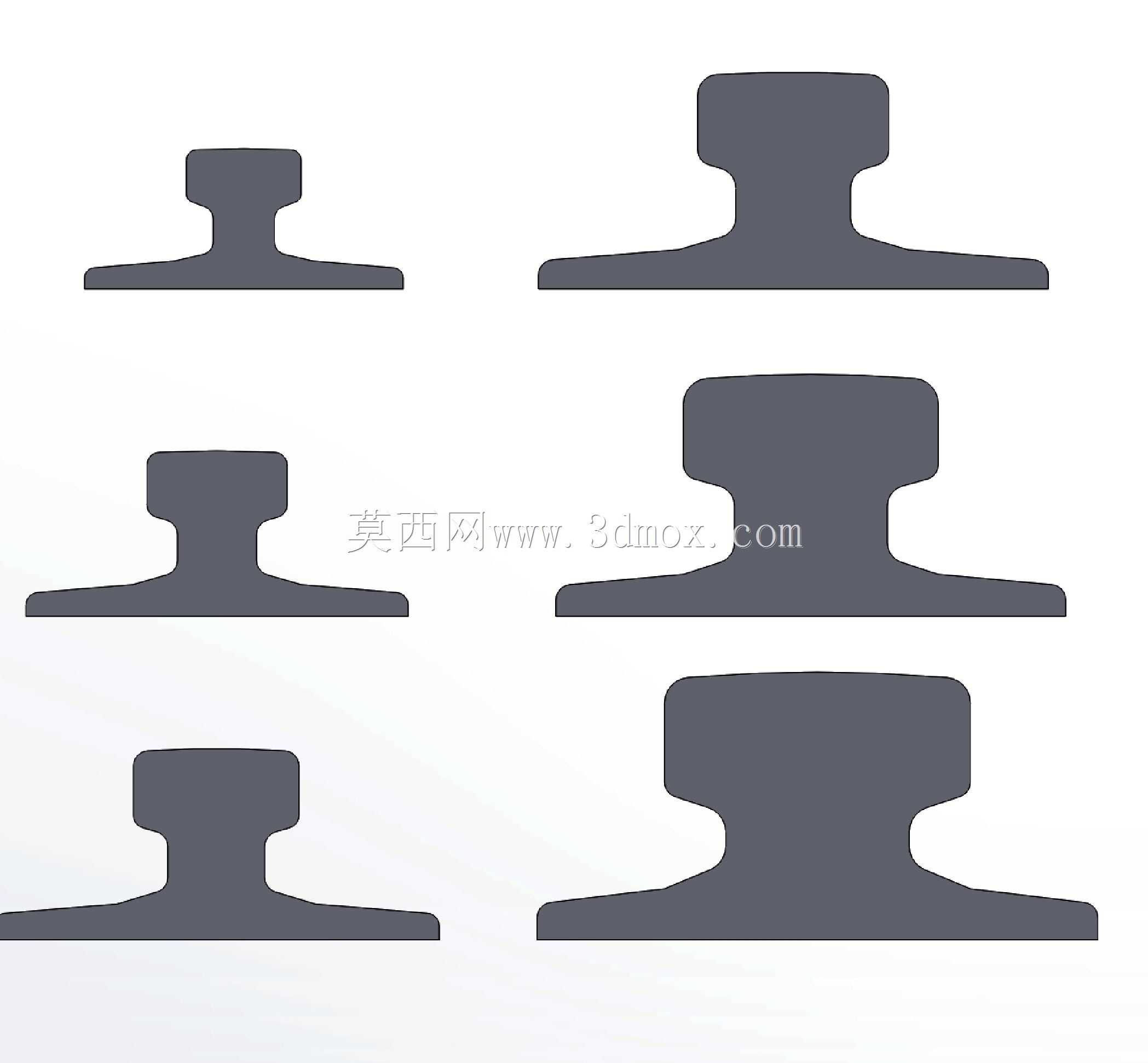

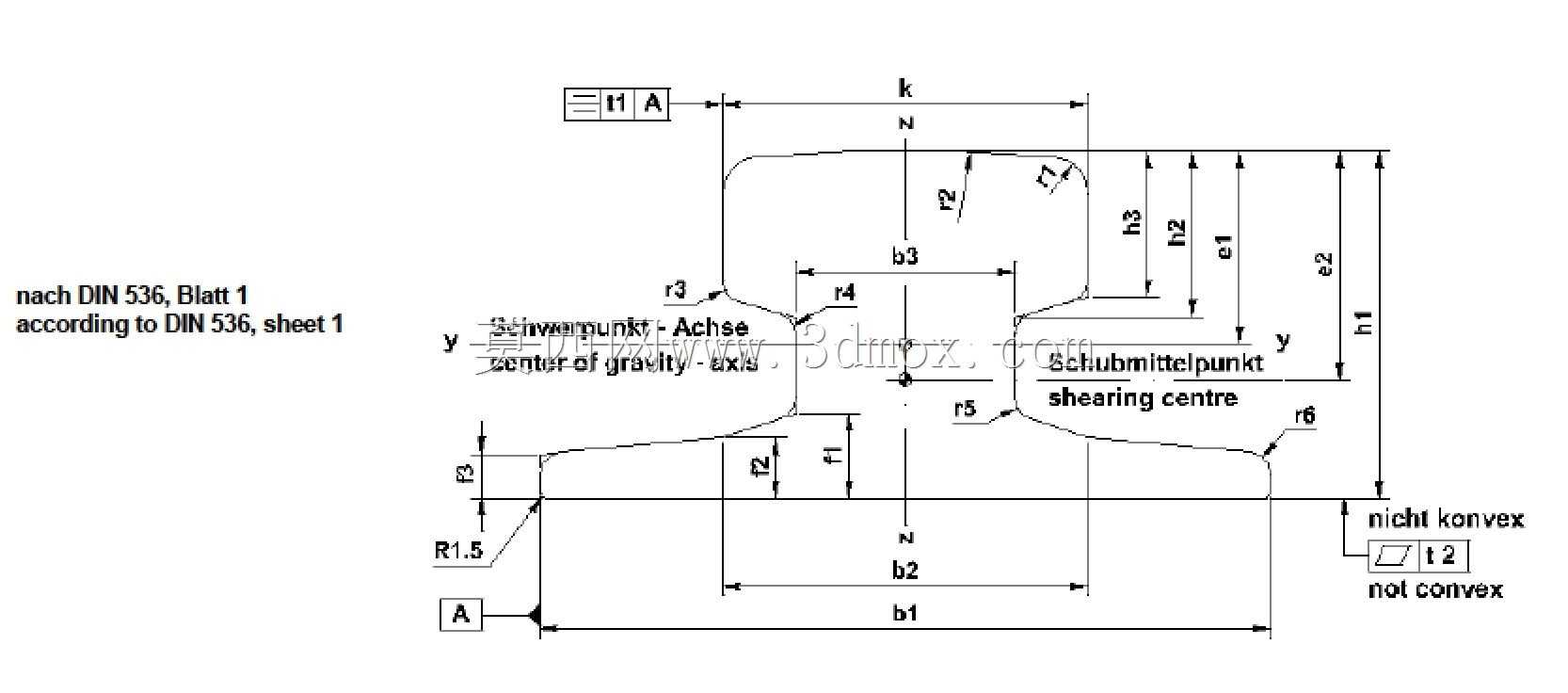

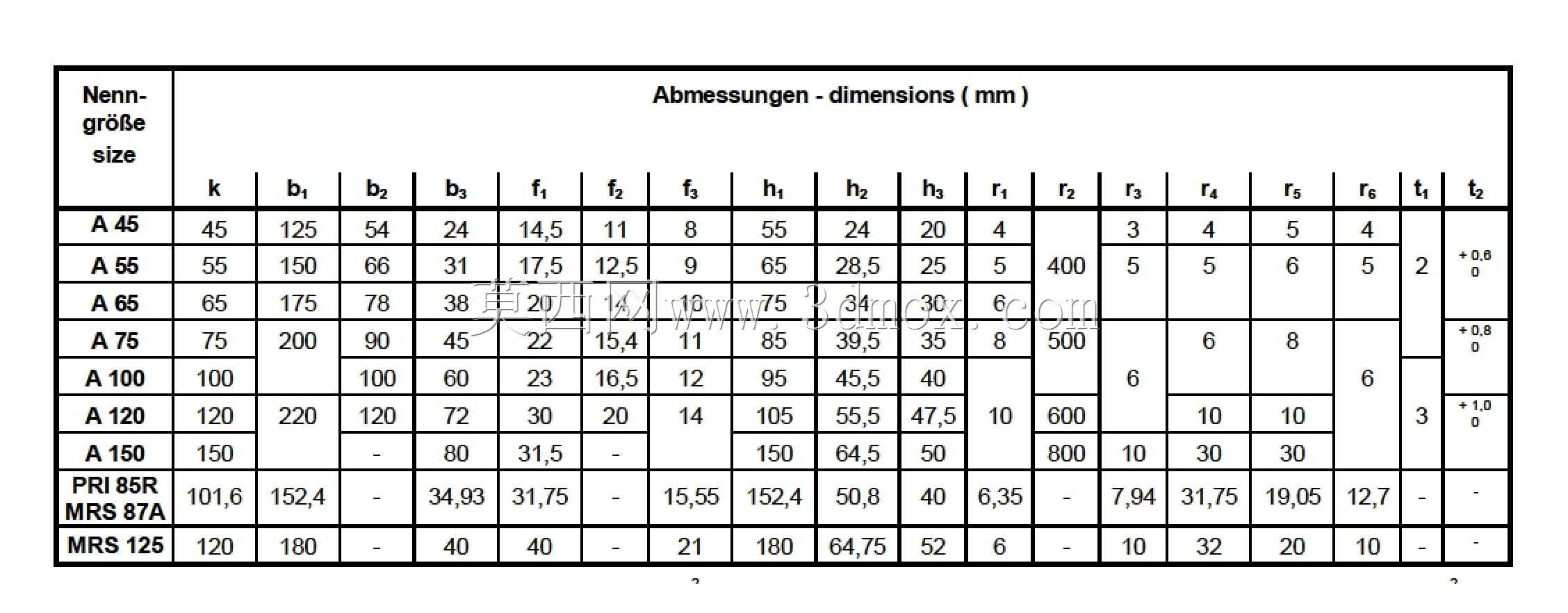

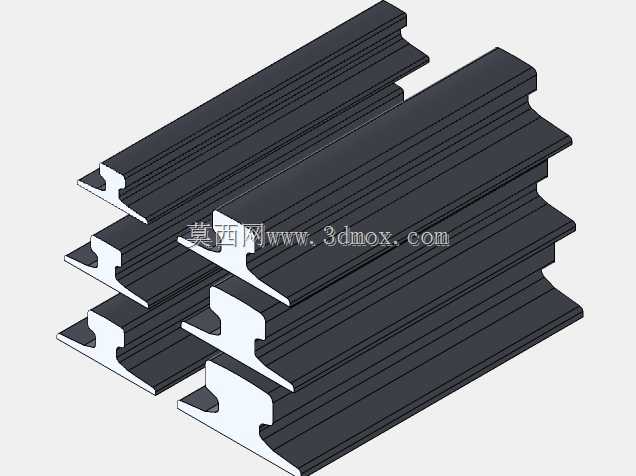

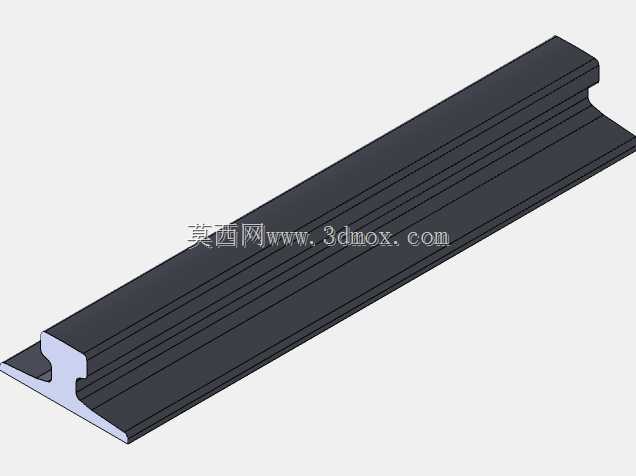

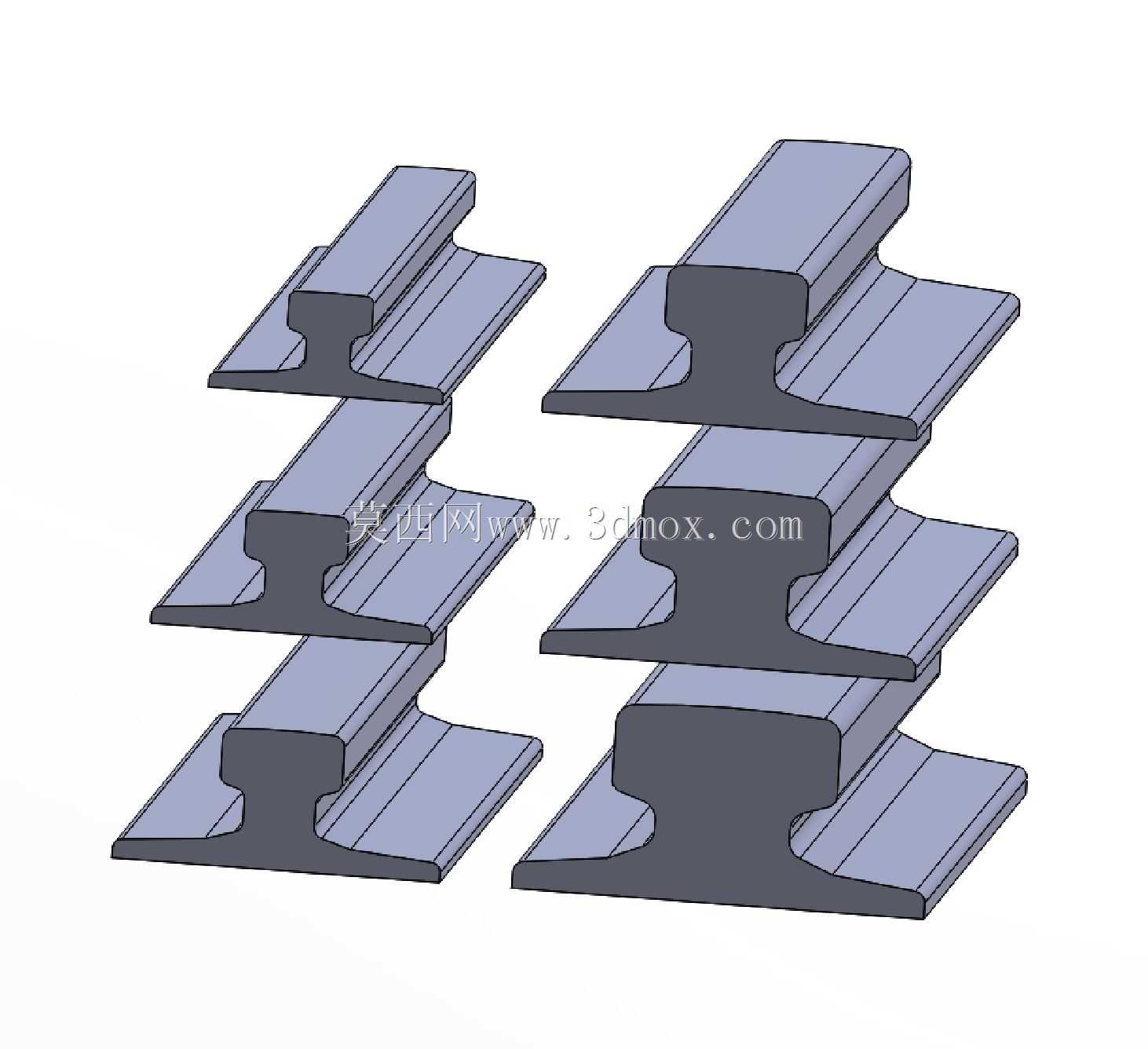

在工业厂房、港口堆场、物流仓储库区等场景中，起重设备的稳定运行离不开可靠的轨道支撑体系，DIN536系列起重机轨道作为起重行走系统的核心承载部件，直接决定了大车、小车运行的平顺性与承重安全性，是桥式起重机、门式起重机、半门式起重机等各类轨行式起重设备不可或缺的基础构件。这类轨道主要承担起重设备自重与起吊载荷的垂直传递，同时为行走轮提供连续、平顺的导向接触面，抵消设备启停、变向过程中产生的横向冲击力，避免行走轮出现啃轨、偏磨等问题，延长行走轮组与驱动机构的使用寿命。本次设计的DIN536系列轨道覆盖A45、A55、A65、A75、A100、A120多个规格，可适配不同额定起重量、不同跨度的起重设备使用需求，从轻小型工位起重机到百吨级重型起重设备都能找到对应的适配规格。设计过程中严格遵循DIN536标准的截面参数要求，轨头部分采用适配钢轮行走的圆弧过渡轮廓，接触应力分布均匀，能够承受长期往复轮压作用下的磨损与疲劳载荷；轨腰部分采用合理的厚度设计，兼顾垂直承载能力与纵向抗弯性能，在大跨度轨道梁安装场景下可有效降低轨道自身挠度变形；轨底部分设计为宽面平底结构，能够与轨道梁上的垫板、压轨器形成稳定的安装配合，增大接触面积降低单位面积压强，避免长期载荷作用下轨道梁接触面出现压溃变形。从安装边界来看，不同规格的轨道对应不同的截面宽度、高度与单米重量，设计时预留了标准的轨道接头间隙调整空间，可适配焊接连接、鱼尾板连接两种主流的轨道接续方式，同时匹配常规的压轨器安装孔位间距，无需额外修改安装基础即可完成现场装配。轨道的截面设计充分考虑了现场安装的校准需求，轨头两侧的导向面加工精度满足行走轮侧隙的设计要求，安装时可通过调整垫板厚度实现轨道标高、直线度的精准校准，保障起重设备行走过程中无卡滞、无异常冲击。在实际应用中，这类轨道不仅可用于厂房内固定安装的起重设备，也可适配移动式起重设备的临时铺设轨道，其规整的截面形态与标准化的参数设计，能够大幅降低现场安装调试的工作量，提升起重系统整体的运行可靠性，减少后期运维过程中轨道校正、部件更换的频次，为起重作业的安全高效开展提供稳定的基础支撑。
