带弯管接口的高流量空气滤清器结构设计

这款空气过滤装置主要面向内燃动力设备的进气系统场景，覆盖小型通用汽油机、改装乘用车辆、小型工程机械的进气净化需求，核心作用是在进气行程中拦截空气中悬浮的粉尘、砂砾、碎屑等硬质杂质，避免杂质进入气缸造成活塞、缸壁、气门等精密配合副的磨粒磨损，同时兼顾进气阻力控制与安装适配性，平衡过滤效率与发动机进气充量的需求。

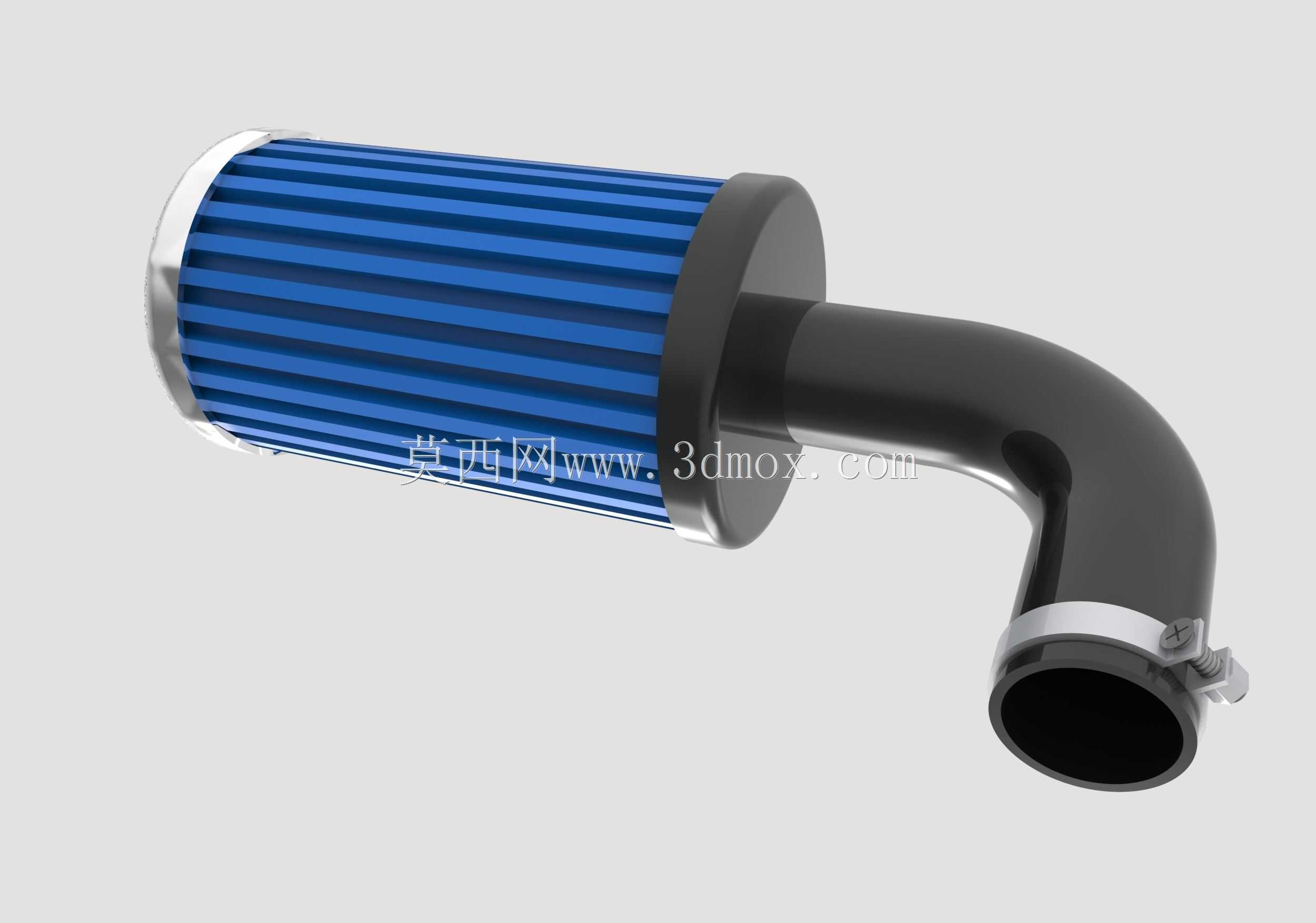

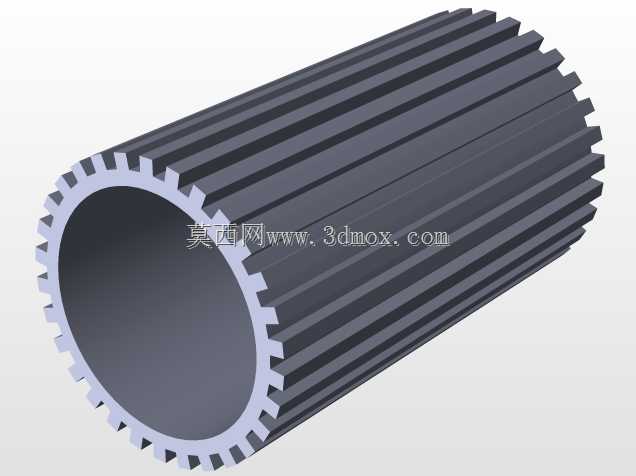

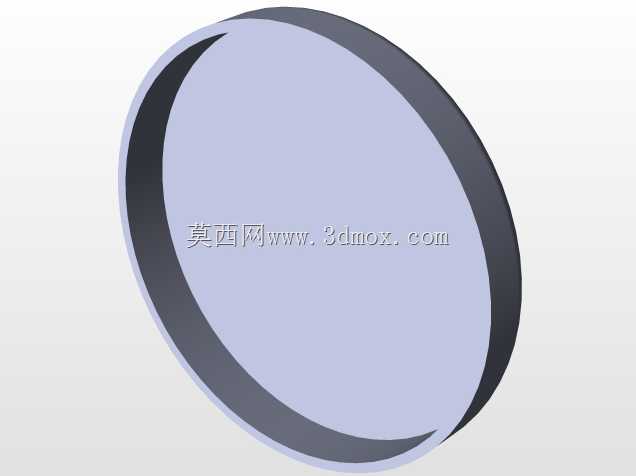

从功能特性来看，该装置采用褶皱式滤材结构，将过滤介质折叠成密集的轴向瓦楞形态，在有限的筒体外形尺寸内最大化拓展有效过滤面积，相比同外径的平面滤材结构，容尘量提升三倍以上，可延长维护间隔周期，同时褶皱形成的导流槽能让气流均匀通过整个滤材截面，避免局部流速过高造成阻力激增。滤材两端采用聚氨酯端盖密封，杜绝未经过滤的空气从侧边缝隙短路进入进气道，保证所有进气都经过滤层净化。

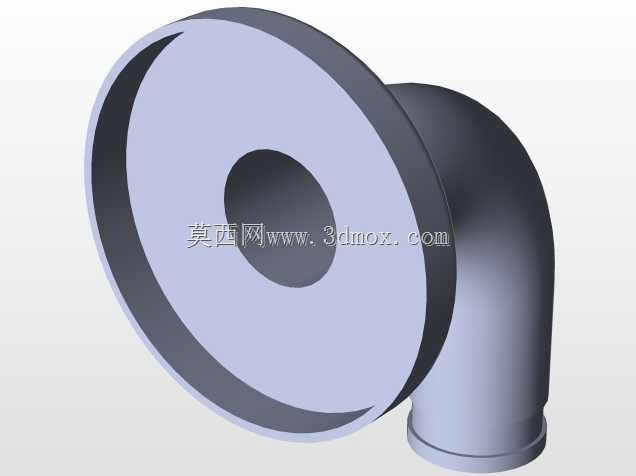

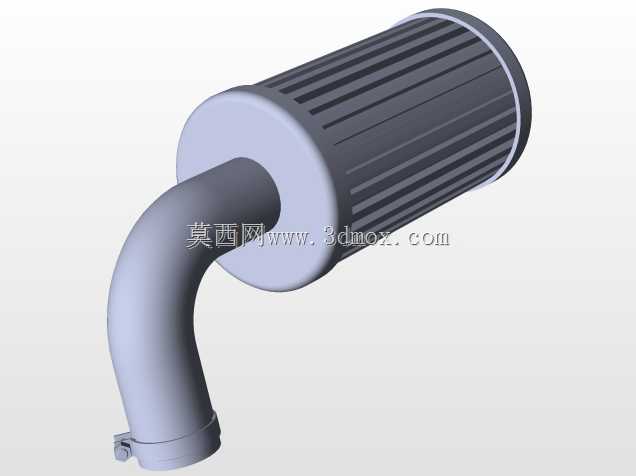

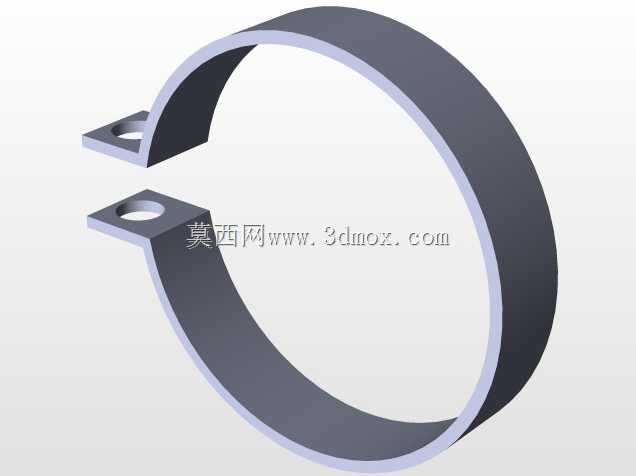

设计思路上，该产品采用一体化弯管出气结构，摒弃了传统空滤需要额外转接橡胶弯管的安装形式，出气端直接设计为90度弯管形态，适配发动机侧置、空间紧凑的安装舱布局，减少管路转接带来的漏气风险与装配复杂度。弯管末端设计有环形卡箍安装位，带快装卡扣结构，安装时只需将接口对准发动机进气喉管，卡入喉管定位槽后扳动卡扣即可完成锁紧，无需额外紧固螺栓，适配狭小空间内的快速装配作业。筒体进气端采用金属护网包裹滤材外侧，既可以阻挡大体积的落叶、飞虫等杂物直接接触滤材造成局部堵塞，也能对褶皱滤材起到径向支撑作用，避免高负荷进气时滤材被负压吸瘪变形，保障过滤结构的形态稳定。

从安装边界来看，整体筒体为圆柱形结构，径向最大尺寸适配主流1.5L-2.5L排量动力的进气流量需求，弯管的转弯半径经过流场仿真优化，内壁做顺滑过渡处理，无直角突变结构，尽可能降低气流转弯过程中的压力损失，保证进气顺畅。出气接口的直径符合通用进气喉管的尺寸规范，可直接适配多数同规格的进气连接管路，无需额外定制转接件，筒体的安装固定位预留了标准卡箍安装槽，可通过通用支架固定在车架或设备舱的预留安装点上，适配不同设备的安装布局需求。在日常使用场景中，该结构的空滤可通过反向吹洗的方式完成初步清洁，重复使用数次后再更换滤材，降低使用维护成本，褶皱结构的刚性支撑设计也能承受反向吹洗的气流冲击，不会出现滤材变形脱层的问题。
