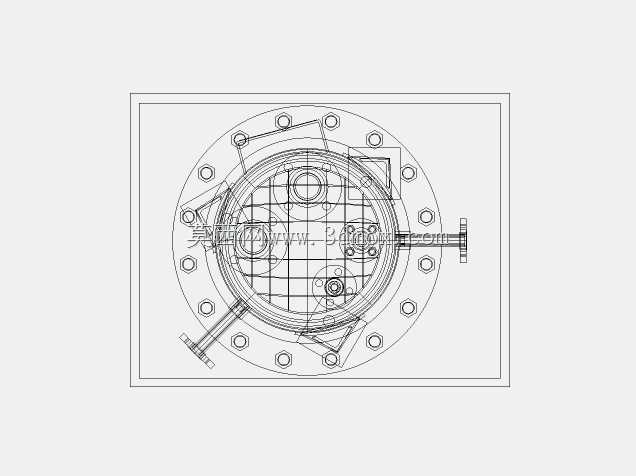

立式气水密封罐体装置结构设计

该立式气水密封装置主要应用于化工、环保、水处理等行业的工艺管线系统中，可作为工艺环节的气液分离单元、水封阻火单元或是尾气处理的前置密封缓冲单元使用，能够在系统运行过程中实现气相与液相的可靠隔离，避免气相介质窜流引发的工艺波动，同时可维持系统内部的压力稳定，防止外部空气倒灌进入工艺系统引发安全隐患。在实际生产场景中，这类装置常配套在发酵系统、废气收集系统、锅炉排水系统以及化工物料输送系统中，承担压力阻隔、介质缓冲、气液两相分离的核心作用。从功能特性来看，该装置采用立式圆柱形罐体结构，顶部设置双接口用于气相介质的进出或是工艺物料的接入，罐体侧面分布多组外接接口，可分别用于液位监测、压力检测、排污、补液以及旁通管路的连接，底部设置支腿式支撑结构，能够将罐体整体抬升预留底部操作空间，方便底部排污口的日常操作与维护。装置的密封结构设计充分考虑了长期运行的可靠性，罐体顶部采用法兰快开式密封结构，通过周向均匀分布的紧固件实现端盖与筒体的压紧密封，可满足一定压力等级下的密封要求，避免运行过程中出现介质泄漏。在设计思路上，该装置优先考虑了现场安装的适配性，整体采用立式布局能够最大程度减少占地面积，适合在厂房空间紧凑的工艺区域布置；支腿结构的高度经过合理设计，既保证了底部操作的空间余量，也避免了罐体过高带来的稳定性问题；侧面接口的位置排布遵循操作便利性原则，常用的操作接口布置在人员站立可及的高度区域，检测类接口则根据工艺检测点的要求布置在对应液位、压力的典型位置，减少现场配管的弯折与冗余。从安装边界来看，该装置的筒体直径、整体高度以及支腿的安装孔位都经过标准化适配，可直接匹配常规工业厂房的设备安装基础，外接接口采用通用标准法兰规格，能够直接与现场同规格的工艺管线对接，无需额外制作转换接头；支腿底部设置安装固定板，可通过膨胀螺栓或是预埋螺栓直接固定在混凝土基础上，安装过程无需额外制作复杂的支撑框架。装置内部预留了足够的缓冲空间，可适应工艺系统短时的流量波动与压力冲击，避免液位大幅波动导致的密封失效，同时内部结构无复杂的易损部件，日常仅需定期检查密封面状态与排污通畅性即可，维护成本较低，能够满足工业场景长期连续运行的使用需求。
