废水处理用立式絮凝反应罐体结构

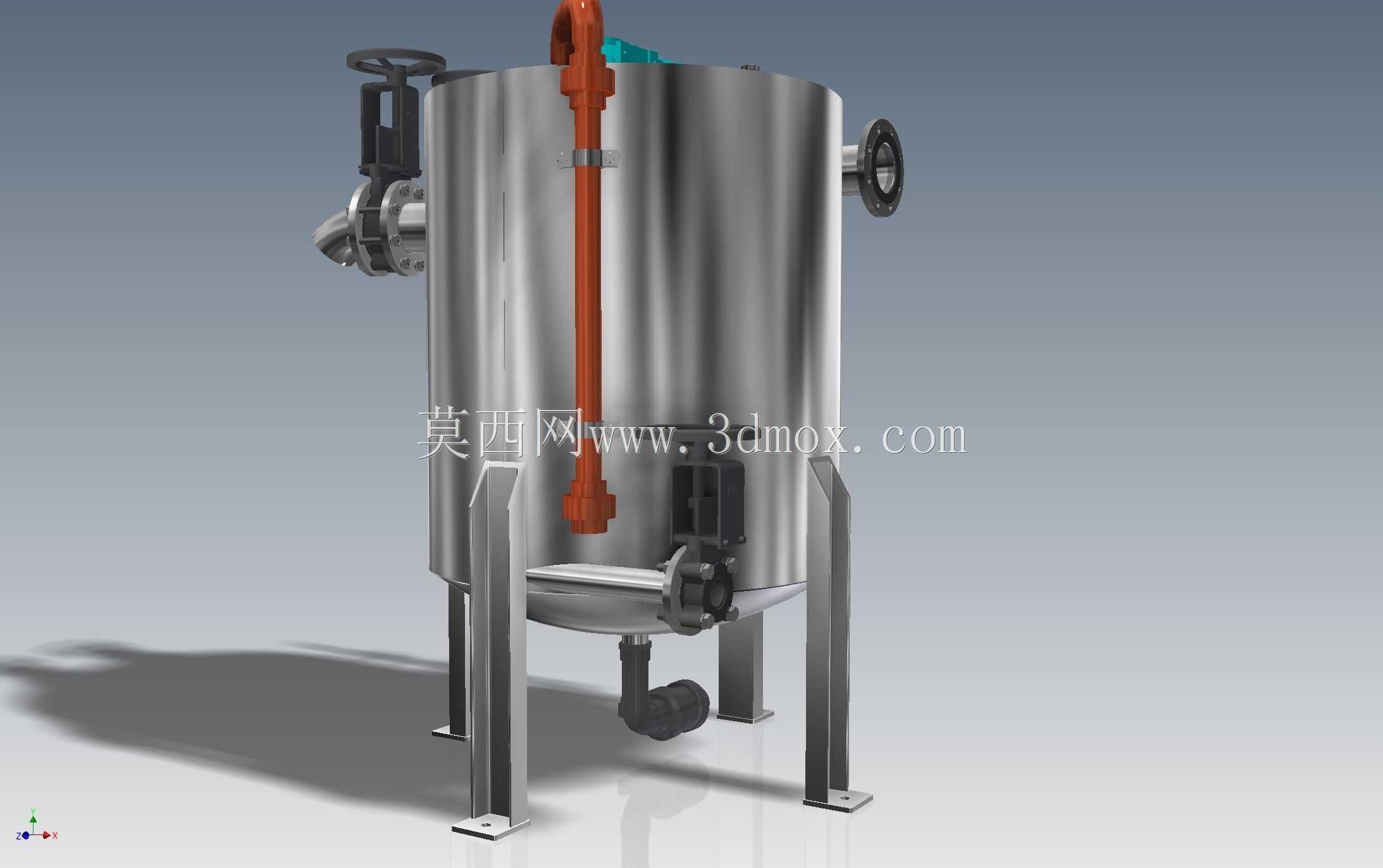

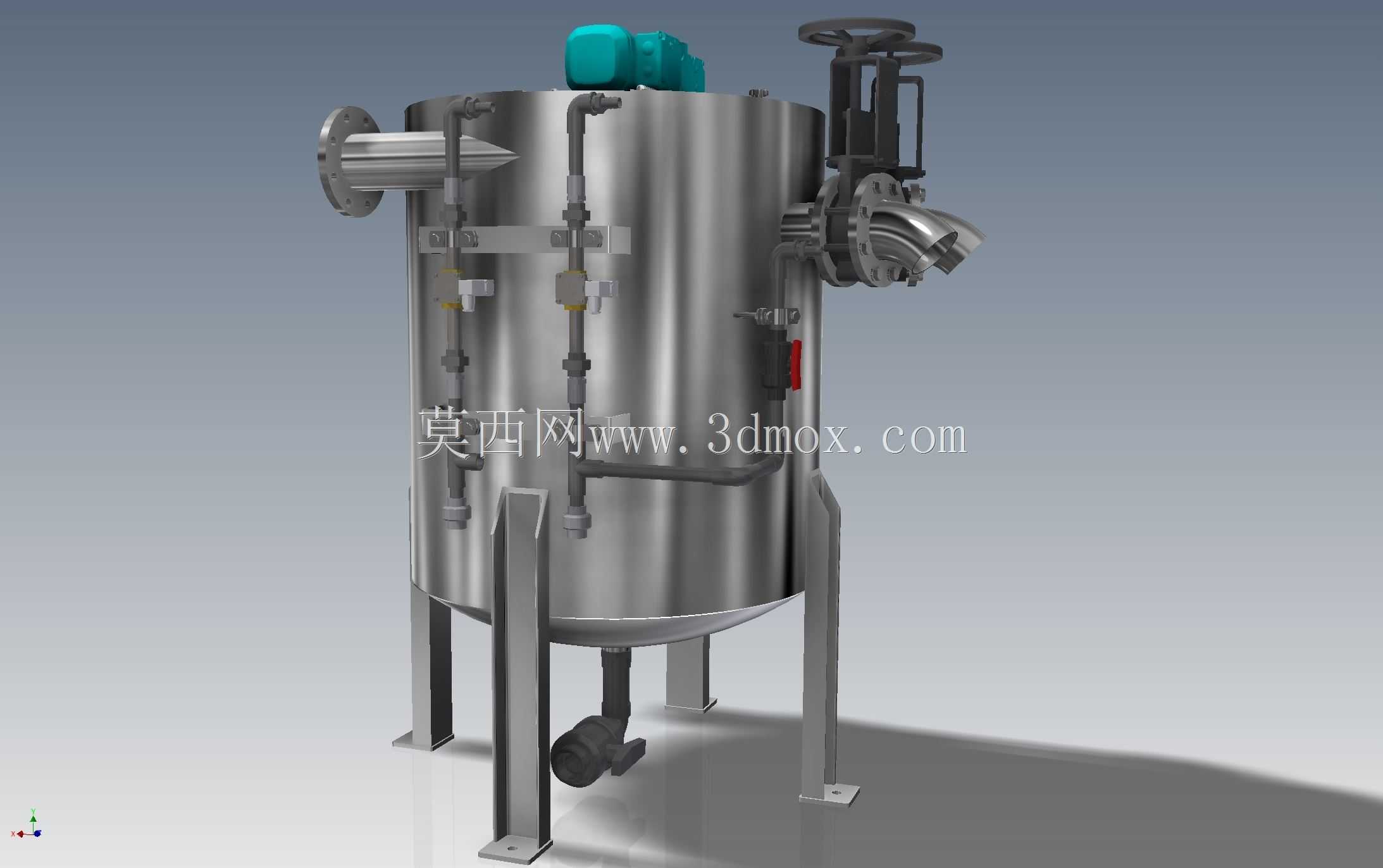

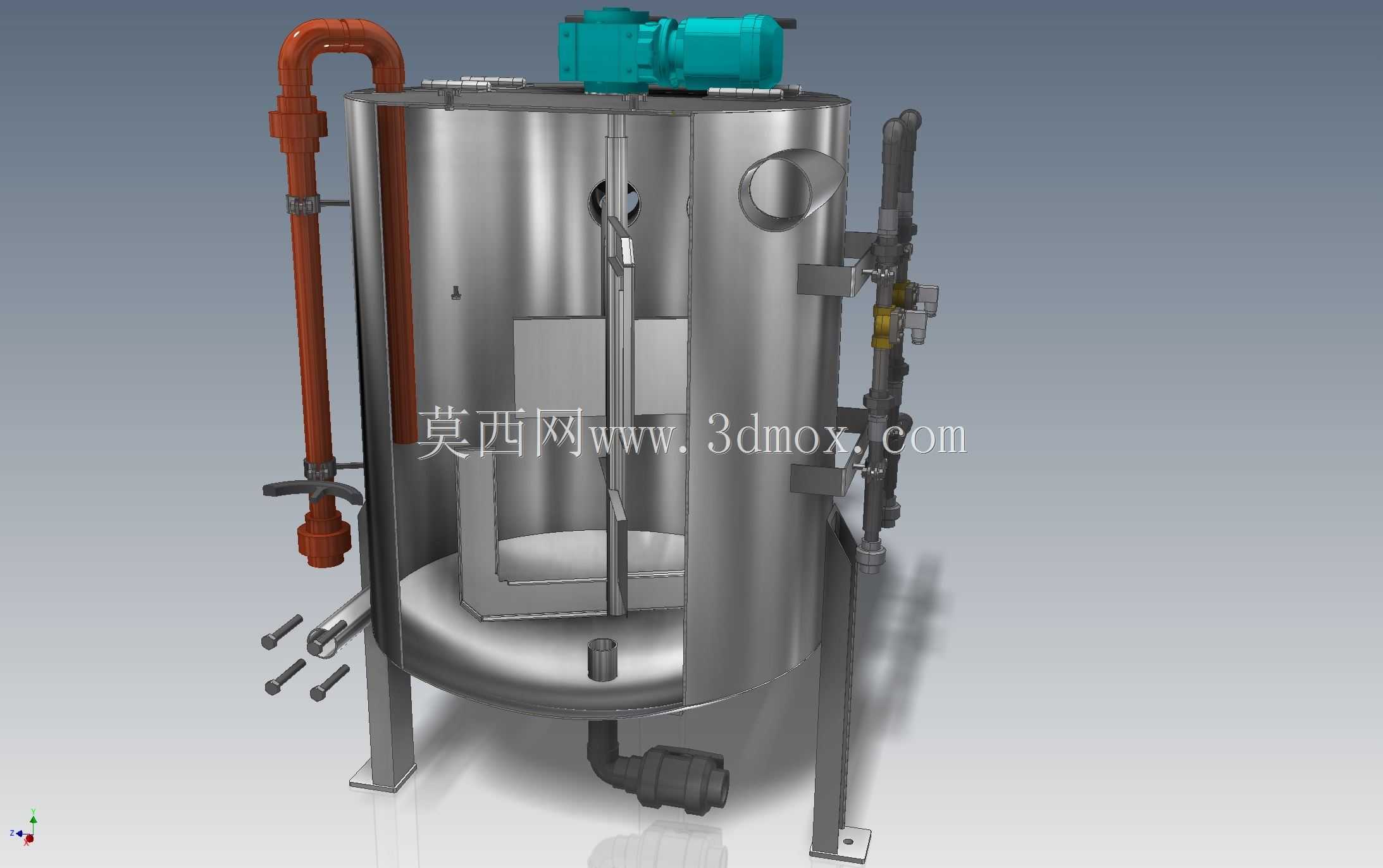

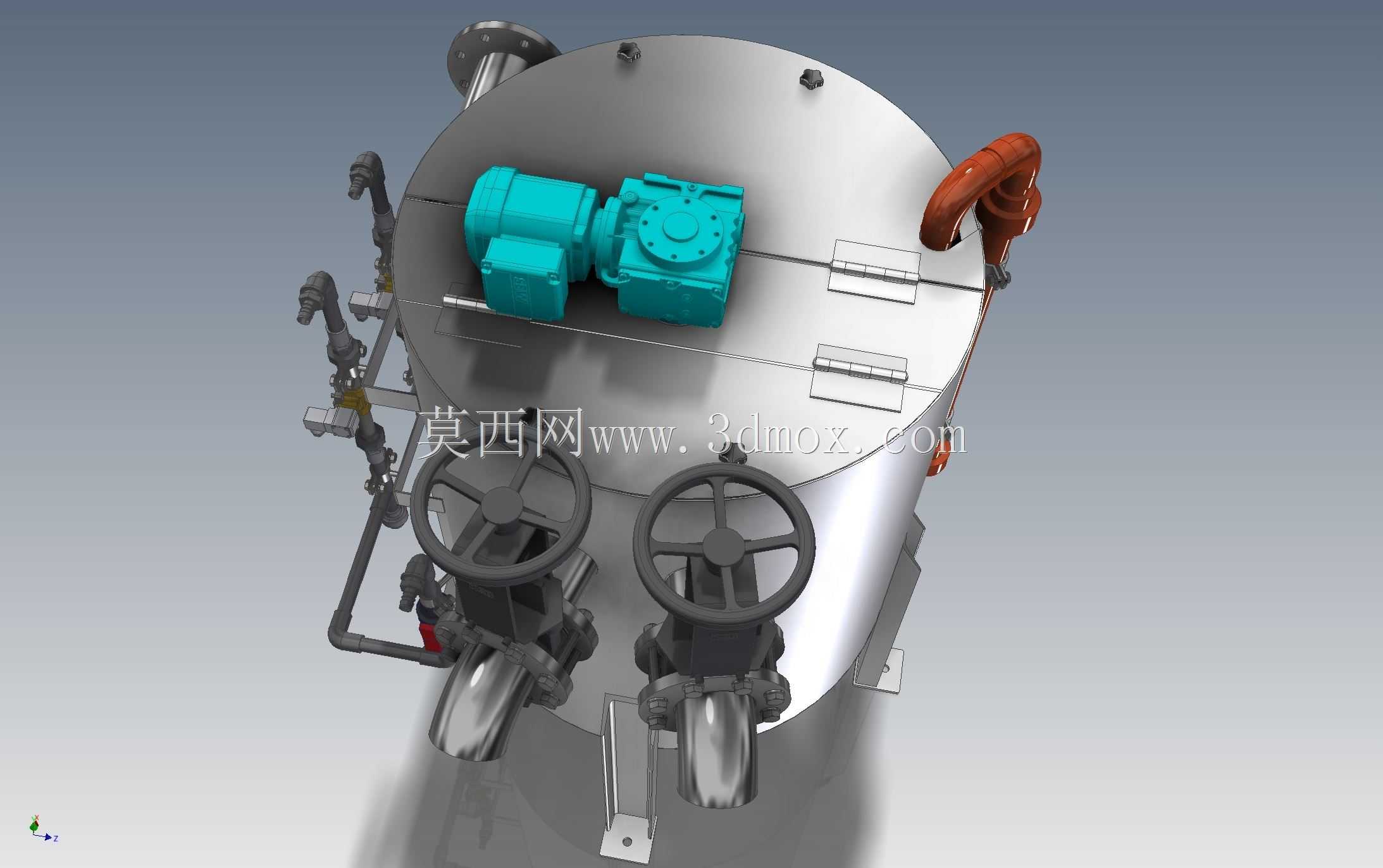

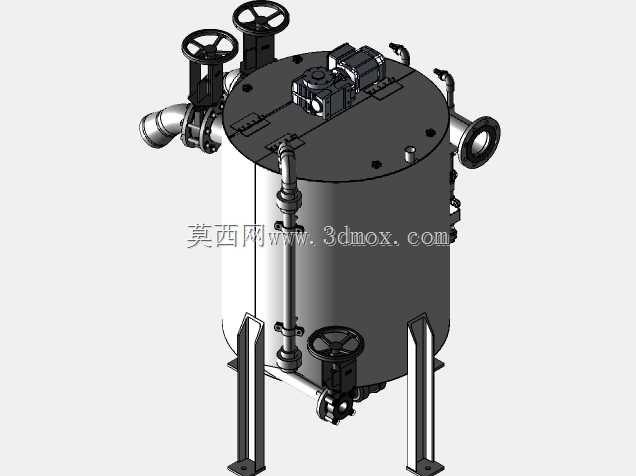

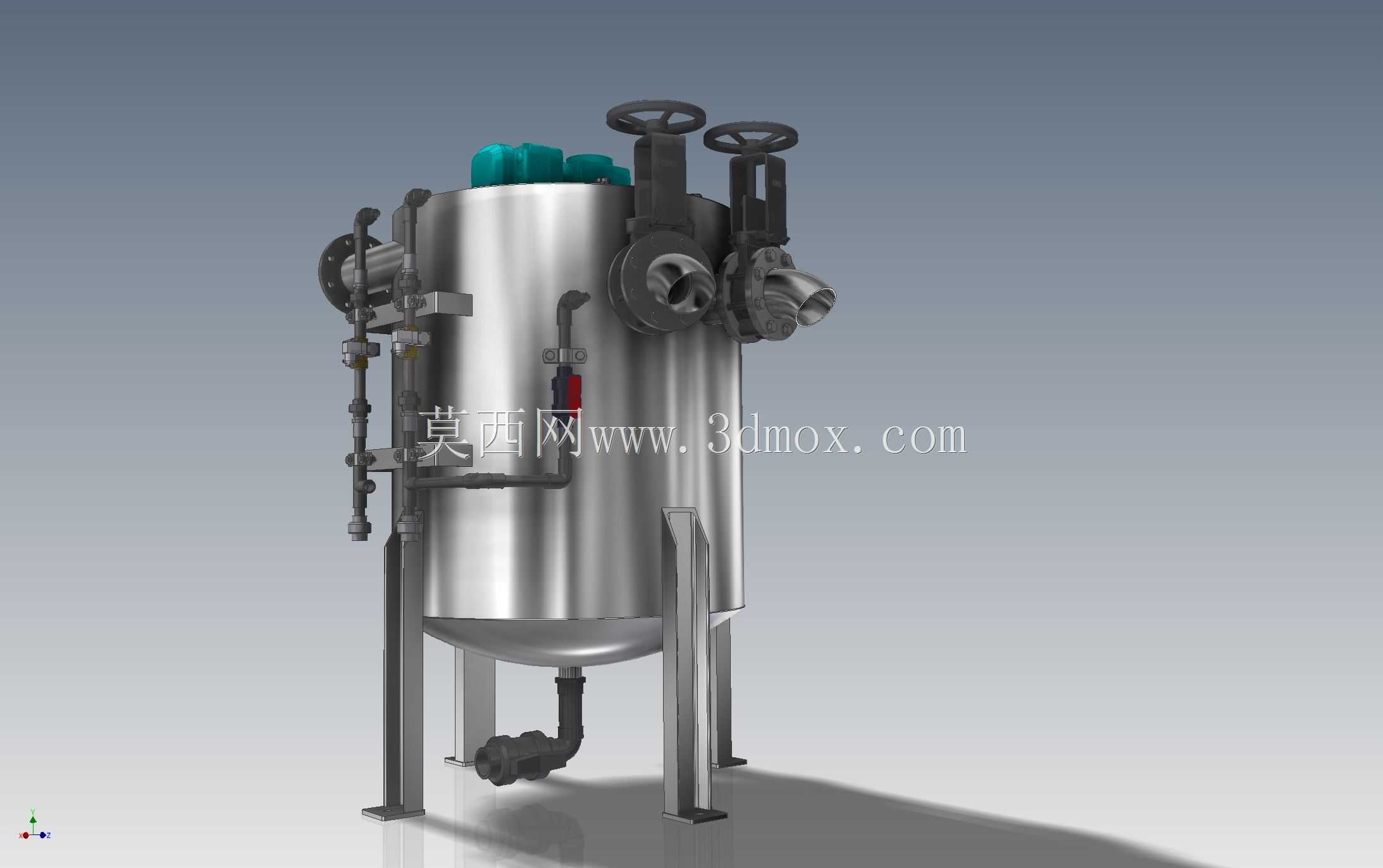

该絮凝罐体主要应用于工业废水处理、市政污水深度净化、中水回用预处理等场景，是水处理工艺中混凝絮凝环节的核心承载设备，承担着让投加的絮凝药剂与待处理水体充分混合、反应，促使水中悬浮杂质、胶体颗粒脱稳聚集形成较大絮体的关键作用，为后续沉淀、过滤工序提供合格的进水条件，可适配化工、印染、食品加工、城镇污水处理厂等多种场景的水处理流程需求。从功能特性来看，罐体采用立式承压圆筒结构设计，顶部配置驱动搅拌组件，能够通过可调速的搅拌作用在罐体内营造合理的水力梯度，既保证药剂与水体的快速均匀混合，又避免搅拌强度过高打碎已经形成的絮体；罐体侧壁及底部配置多组带手轮的闸阀管路，分别对应进水、出水、加药、排泥、放空、取样等不同功能接口，可满足不同工艺阶段的流体通断控制需求，侧部外接的旁通管路可实现特殊工况下的流体循环或者旁路切换，底部的支腿结构将罐体抬离安装基面，既为底部排泥管路预留安装操作空间，也能避免罐体底部长期接触基面造成的腐蚀问题。在设计思路上，整体采用等径圆筒搭配标准椭圆封头的承压结构，受力均匀且加工工艺成熟，顶部的阀组布局充分考虑了操作便利性，手轮操作高度符合人工站立操作的人机工程要求，驱动装置布置在顶部中心位置，保证搅拌轴的受力同轴度，减少运行过程中的偏磨震动；各管路接口采用法兰连接形式，密封可靠且便于现场安装拆卸与后期维护，罐体侧壁的管路走向沿筒壁垂直布置，减少管路占用的外部空间，同时降低流体输送过程中的阻力损失。从安装边界来看，该立式罐体整体占用地面空间较小，安装时需保证基础平面的水平度，支腿与预埋基础板通过螺栓紧固连接，安装完成后需保证罐体垂直度偏差在允许范围内，避免搅拌轴运行时出现偏摆；各侧部接口的外接管路需设置独立支撑，避免管路重量直接作用在罐体接口上造成应力变形，顶部阀组操作区域需预留不小于单人操作的检修空间，顶部驱动装置上方需预留足够的吊装检修空间，方便后期驱动部件的维护更换，底部排泥口下方需预留排泥管路的安装与疏通操作空间，保证排泥顺畅无堵塞。
