立式支腿结构闪蒸罐工业设备设计

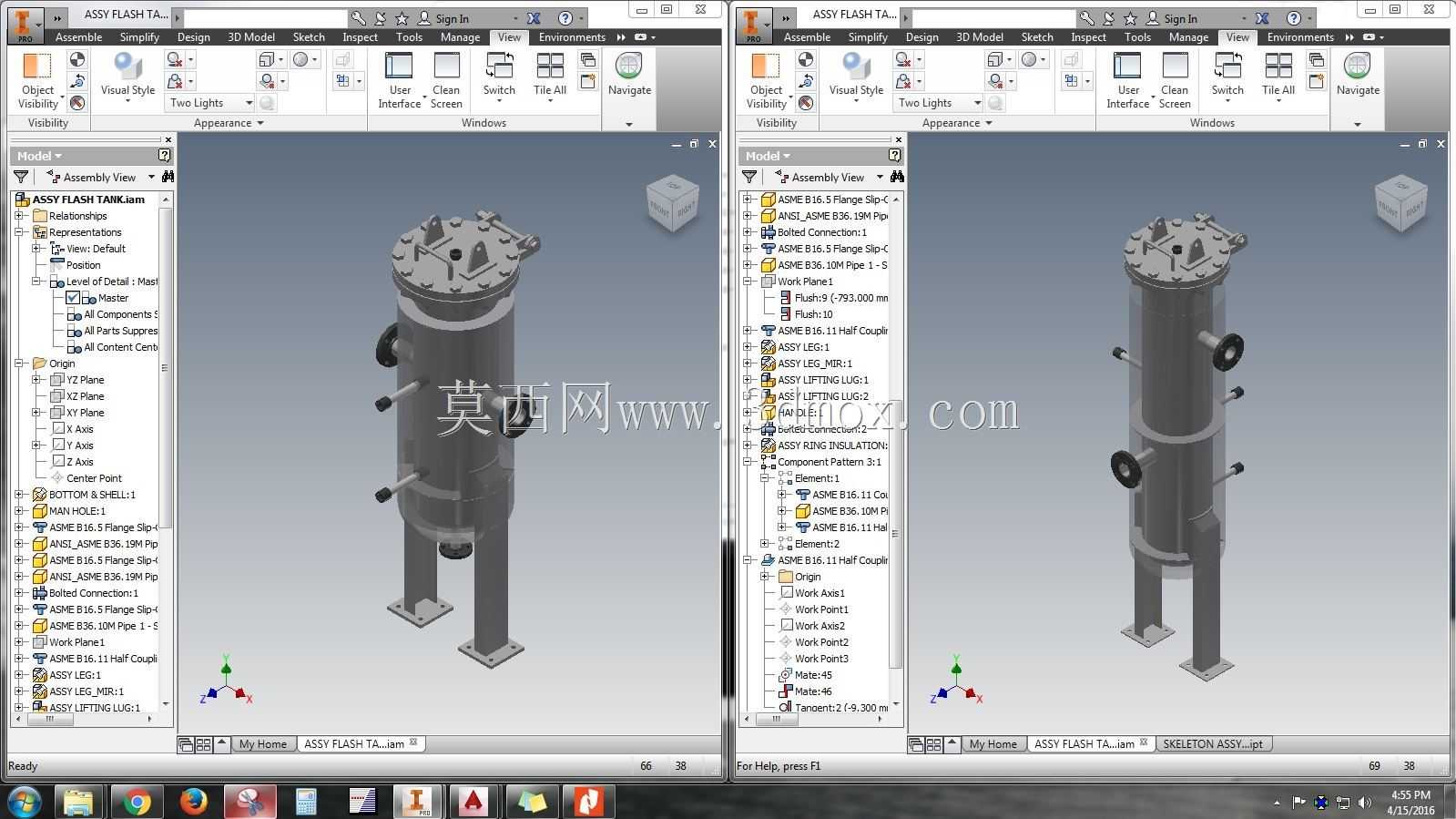

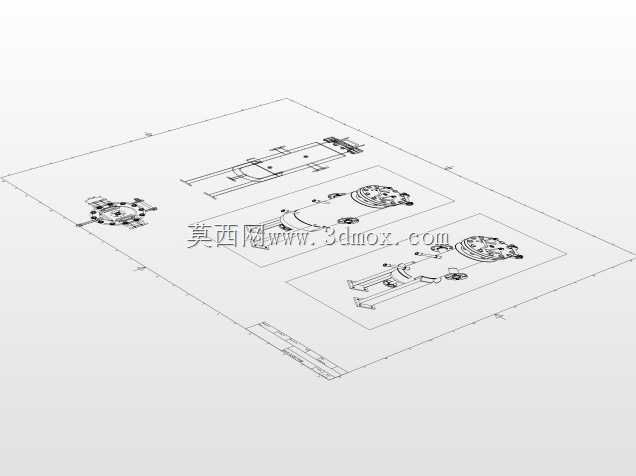

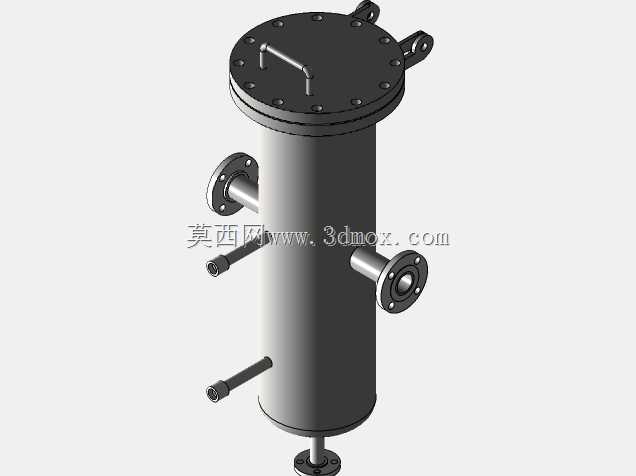

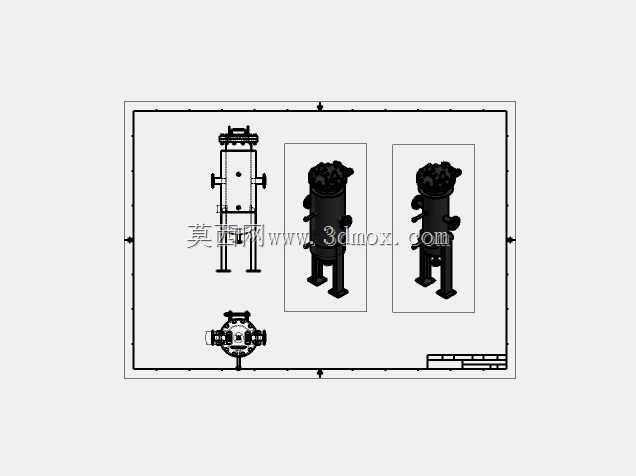

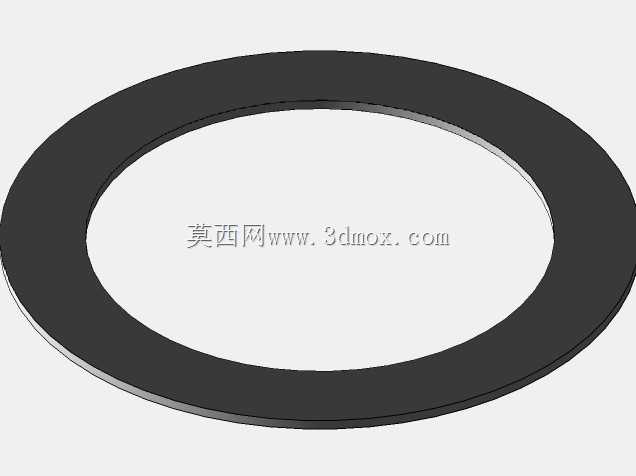

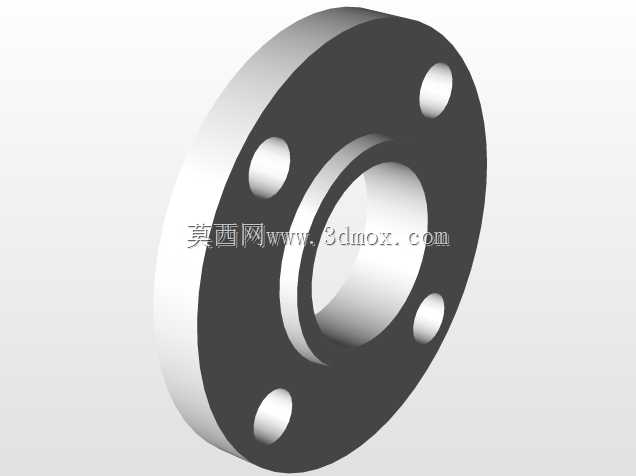

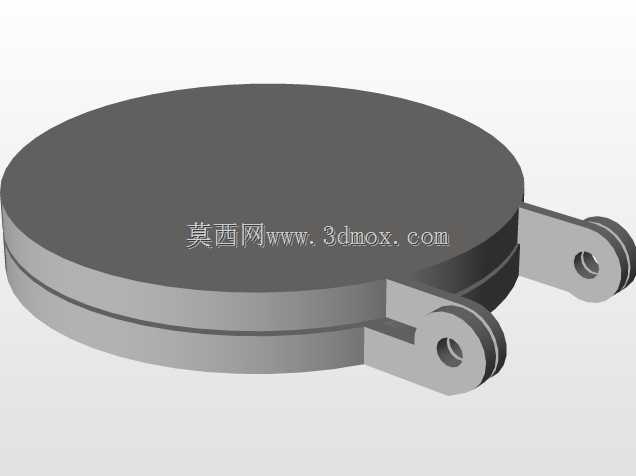

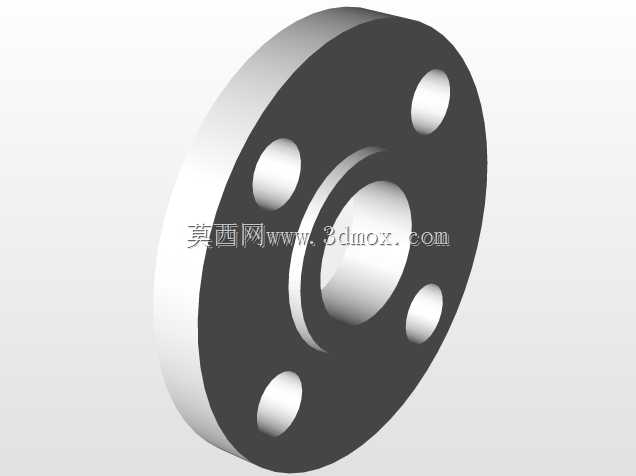

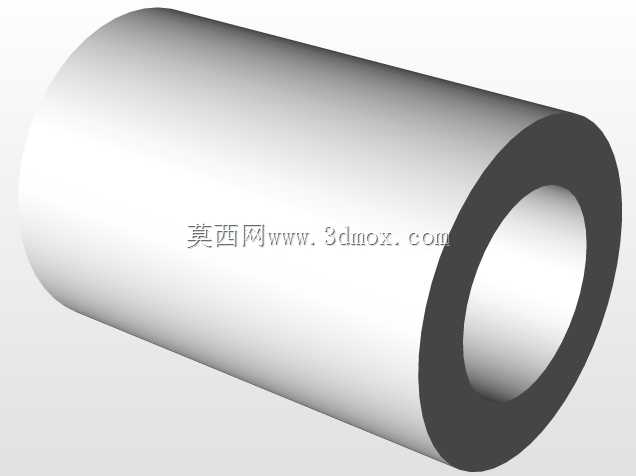

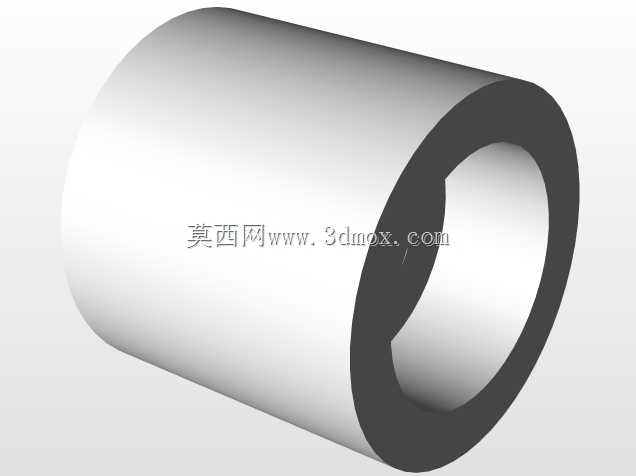

该闪蒸罐主要应用于石油炼化、精细化工、食品制药、废水处理等行业的流体处理工序中，核心用途是实现高压饱和流体进入低压罐体空间后的瞬间闪蒸过程，将流体中携带的易挥发气相组分与难挥发液相组分完成高效分离，同时可作为后续工序的稳压缓冲节点，保障整套流体处理系统的压力稳定与介质输送连续性。在实际生产场景中，这类设备常串联在换热设备、反应设备的下游工序，承接高温高压来流，避免后续低压管路与设备出现气蚀、压力冲击等问题，也可用于余热回收环节，对闪蒸出的二次蒸汽进行回收利用，降低生产过程的能耗损耗。从功能特性来看，该罐体采用立式承压结构设计，顶部设置快开式封头与多组工艺接口，分别用于气相引出、安全附件安装、检修操作与仪表检测，可适配压力变送器、液位计、安全阀等多种外接附件的安装需求，实时监控罐内的压力、液位、温度参数，保障设备运行安全。罐体侧壁沿轴向分层布置多组侧向接口，分别对应进料口、液相出料口、排污口、备用接口等不同功能，可根据实际工艺需求灵活调整管路连接位置，适配不同处理量、不同介质特性的工况要求。底部采用三根均匀分布的支腿式支撑结构，支腿底部带有方形安装底板，可通过地脚螺栓与设备基础牢固连接，保障罐体承压运行时的结构稳定性，避免管路振动、介质冲击带来的设备偏移问题。在设计思路上，整体结构遵循承压设备的力学分布逻辑，罐体主体采用等径直筒结构，降低应力集中风险，所有侧向接口均采用补强结构设计，抵消开孔带来的筒体强度削弱，顶部封头的接口排布兼顾操作可达性与内部流场均匀性，避免进料流体直接冲击罐内构件，保障气液分离的效率。从安装边界来看，该立式罐体的径向尺寸紧凑，支腿的安装跨距经过优化，既保障支撑稳定性，也尽可能缩小设备占地空间，适合在框架式厂房、撬装集成设备组中布置安装，侧向接口的伸出长度预留了标准法兰与阀门的安装操作空间，顶部接口的排布预留了仪表、阀门的检修操作距离，无需额外预留过大的检修场地即可完成日常运维操作。罐体的支腿高度经过核算，既保障底部排污口的安装与操作空间，也避免罐体整体过高带来的稳定性问题，整体结构适配多数常规工业厂房的层高与安装条件，可直接集成到成套流体处理系统中使用。
