可调式重型搭扣锁紧牵引夹结构设计

这款可调式重型搭扣锁紧牵引夹，是工业生产场景中应用十分广泛的快速锁紧连接件，在工装夹具工位、物流周转箱体锁固、工业设备舱门快开、生产线工件定位装夹、特种车辆舱盖固定等场景中都能见到它的身影，核心作用是通过杠杆力放大原理实现两个独立构件之间的快速拉紧与锁止，替代传统螺栓紧固的繁琐操作，大幅提升装夹、开合环节的作业效率，同时保证连接状态下的锁紧可靠性，避免受振动、外力拉扯出现意外松脱的问题。

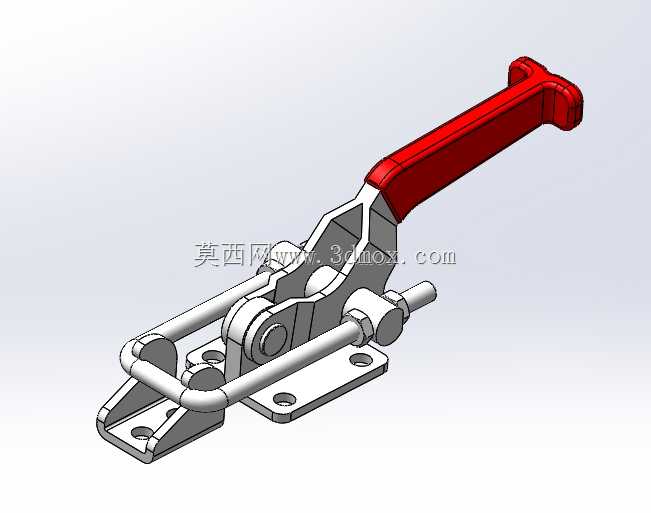

从功能特性来看，这款牵引夹采用肘节过死点锁紧的机械结构原理，当操作人员扳动红色握持手柄下压至锁止位置时，内部联动的连杆结构会越过力学死点，此时即便锁扣端受到反向的拉扯作用力，机构也不会自行解锁，必须主动扳动手柄才能解除锁止状态，锁止可靠性极强。前端的U型牵引挂钩搭配可调节的螺纹连接端，能够根据实际安装的间隙需求调整拉紧行程，适配不同厚度、不同间距的被连接件安装场景，调节完成后通过配套的锁紧螺母即可固定调节位置，长期使用也不会出现行程偏移。底座采用带安装孔的平板式设计，能够通过螺栓直接固定在设备基体、工装台架或者安装基座上，安装便捷且固定强度充足。

在设计思路上，这款牵引夹充分考虑了工业场景的实际使用需求，握持手柄采用符合人体工学的长柄弧形设计，表面做了加宽处理，操作人员扳动时手部受力均匀，即便需要较大锁紧力的场景下也不会出现硌手的问题，红色的手柄配色也能在工业设备环境中起到醒目的提示作用，方便操作人员快速识别操作位置。主体受力构件均采用高强度金属材质一体成型加工，铰接位置采用销轴连接，配合间隙控制合理，既保证铰接转动的顺畅度，又不会出现过大的旷量影响锁紧精度，挂钩部位做了圆角过渡处理，避免应力集中导致长期受力出现断裂变形的问题。

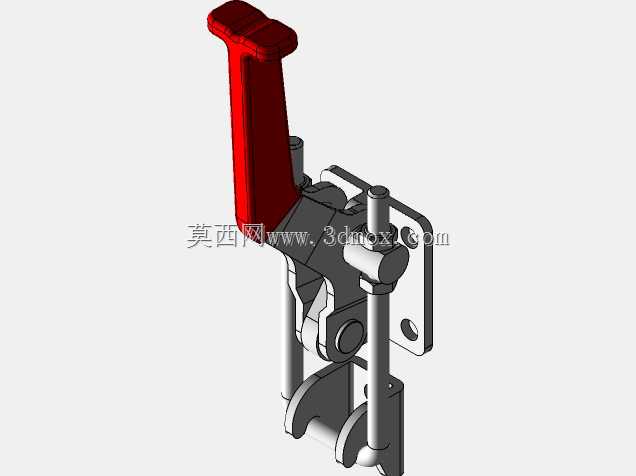

从安装边界来看，这款牵引夹的底座安装孔位采用对称式布局，安装时只需要在固定基座上对应位置加工匹配的螺栓过孔即可完成固定，不需要复杂的预埋或者定制化加工结构；锁止状态下整体结构紧凑，外伸尺寸小，不会占用过多的安装空间，解锁状态下手柄向上抬起，挂钩端可获得足够的开合空间，方便被连接件的拆卸与安装，适配的被连接件厚度范围可通过前端调节螺杆进行调整，能够覆盖多数常规工业场景的锁紧需求，无论是静态的设备舱盖固定，还是存在一定振动的工装夹具装夹场景，都能提供稳定可靠的锁紧拉紧力。
