带钩式快速压紧锁固夹具结构设计

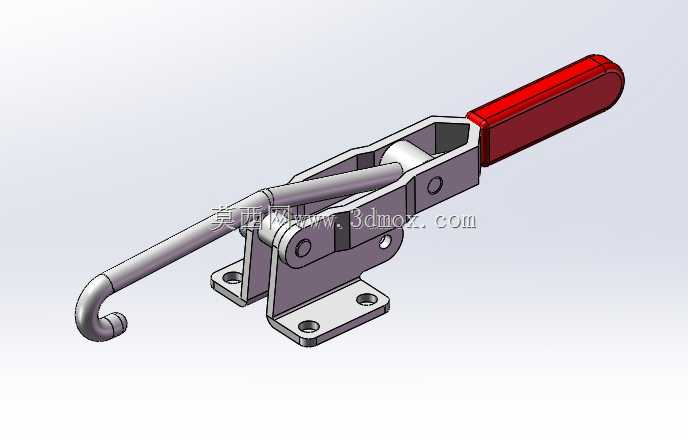

这款带钩式快速压紧夹具，是工业生产场景中应用十分广泛的锁固压紧类工装部件，常被用于各类工装治具、设备舱门、检具定位、工件装夹、箱体扣合等需要频繁开合、快速锁止的作业场景，在五金加工、电子装配、木制品加工、物流箱体制造、非标自动化生产线搭建等领域都能见到它的身影。它的核心用途是通过简单的扳动操作，实现快速的拉紧锁固与松脱解锁，相比传统的螺栓紧固、搭扣锁合方式，操作效率能提升数倍，且锁固力度稳定，可有效降低操作人员的重复劳动强度，适配需要频繁拆装、开合的工位需求。从功能特性来看，这款夹具采用杠杆式机械增力结构设计，通过内部连杆机构的力传递放大，操作人员仅需施加很小的扳动力，就能在前端钩头位置产生足够大的拉紧锁固力，锁止状态下具备可靠的自锁特性，不会因为作业过程中的振动、外力触碰出现意外松脱的情况，能持续保持稳定的压紧锁止状态；红色的绝缘操作手柄握持手感舒适，扳动行程适中，操作时不会出现硌手、打滑的问题，适配长时间重复操作的工位使用。在设计思路上，这款夹具优先考虑了安装适配性与操作便捷性，底座采用带安装孔的平板式结构，可直接通过螺栓固定在各类安装基面，不需要额外加工复杂的适配结构；钩头部分采用弯弧式设计，能灵活勾住对应位置的挂点，对挂点的位置公差容忍度较高，降低了配套安装件的加工精度要求；整体连杆结构的运动轨迹经过反复校核，扳动过程中不会出现运动干涉，解锁状态下钩头有足够的避让空间，方便被固定件的取放与安装。从安装边界与外形尺寸来看，这款夹具整体结构紧凑，底座的两个安装孔间距符合通用快速夹钳的安装尺寸规范，可直接替换同规格的传统压紧夹钳；整体长度适配中小型工装的安装空间需求，不会占用过多的安装位置，钩头的伸出长度可适配一定范围内的厚度差，能满足不同厚度被固定件的拉紧需求，整体结构的受力部件均采用加厚金属材质，长期反复使用也不会出现结构变形、断裂的问题，使用寿命较长，能适配工业场景下高强度的使用需求。
