手摇齿条式升降调节机架结构设计

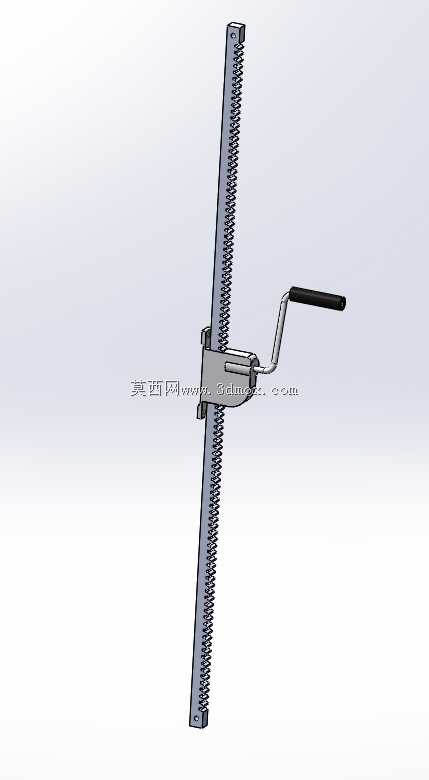

这款手摇齿条式升降调节机架，是面向轻载起重、工位高度调节场景设计的手动机械结构，在仓储货物抬升、设备安装对位、小型工装高度调整、户外无动力作业场景中有着广泛的应用，无需外接电源或液压气源，纯机械传动的结构可以在各类复杂无供电环境下稳定工作，尤其适合野外作业、临时检修、仓储零散货物调运这类对动力配套要求低、操作灵活性要求高的使用场景。从实际用途来看，该结构依靠手摇驱动实现齿条的直线升降动作，可带动搭载的工作台、货叉或者工装夹具完成垂直方向的位置调整，单组结构即可承载数百公斤级的静载荷，多组配合使用时可满足更大尺寸、更大重量工件的抬升需求，操作时仅需摇动手柄即可完成升降控制，停止摇动手柄时依靠结构自带的止逆特性即可实现位置锁止，无需额外加装锁定机构即可避免负载下坠，操作门槛极低，普通作业人员无需专业培训即可快速上手使用。从功能特性来看，该结构采用长直齿条作为升降执行部件，齿条沿竖直方向布置，滑动座套设在齿条外侧，内部集成与齿条啮合的传动齿轮组，摇动手柄时通过齿轮副将旋转运动转化为齿条的直线运动，传动过程平稳无卡顿，齿条齿形经过优化设计，啮合间隙小，升降过程的晃动量控制在极低水平，可满足对位置精度有一定要求的对位作业需求；手柄采用弯折式设计，转动半径符合人体工程学要求，摇转时施力顺畅，长时间操作也不易产生疲劳，手柄末端的防滑套可提升握持摩擦力，避免操作时打滑。从设计思路来看，整体结构遵循极简可靠的设计原则，在满足升降承载功能的前提下尽可能减少冗余零部件，滑动座与齿条的配合面采用耐磨导向结构，长期使用磨损后可通过调整导向件间隙消除晃动，延长整体使用寿命；齿条两端设置有限位结构，可避免滑动座超行程脱出齿条，提升操作安全性，所有传动部件均内置在滑动座壳体内部，可避免外界灰尘、杂物进入啮合区域，降低日常维护频次。从外形尺寸与安装边界来看，齿条采用细长型竖直布置，整体占用水平空间极小，可在狭窄的作业空间内安装使用，滑动座侧面预留有标准化的安装孔位，可根据实际使用需求加装不同的作业属具，齿条底部设置有安装法兰，可通过螺栓直接固定在地面或者设备基座上，顶部也可根据安装需求加装固定连接件，实现上下两端的稳固固定，适配不同的安装工况，整体结构的安装边界灵活，既可以单组独立使用，也可以多组并排联动使用，满足不同的作业幅宽与承载需求。
